Sommaire des Matières pour G-Lab GSC-2

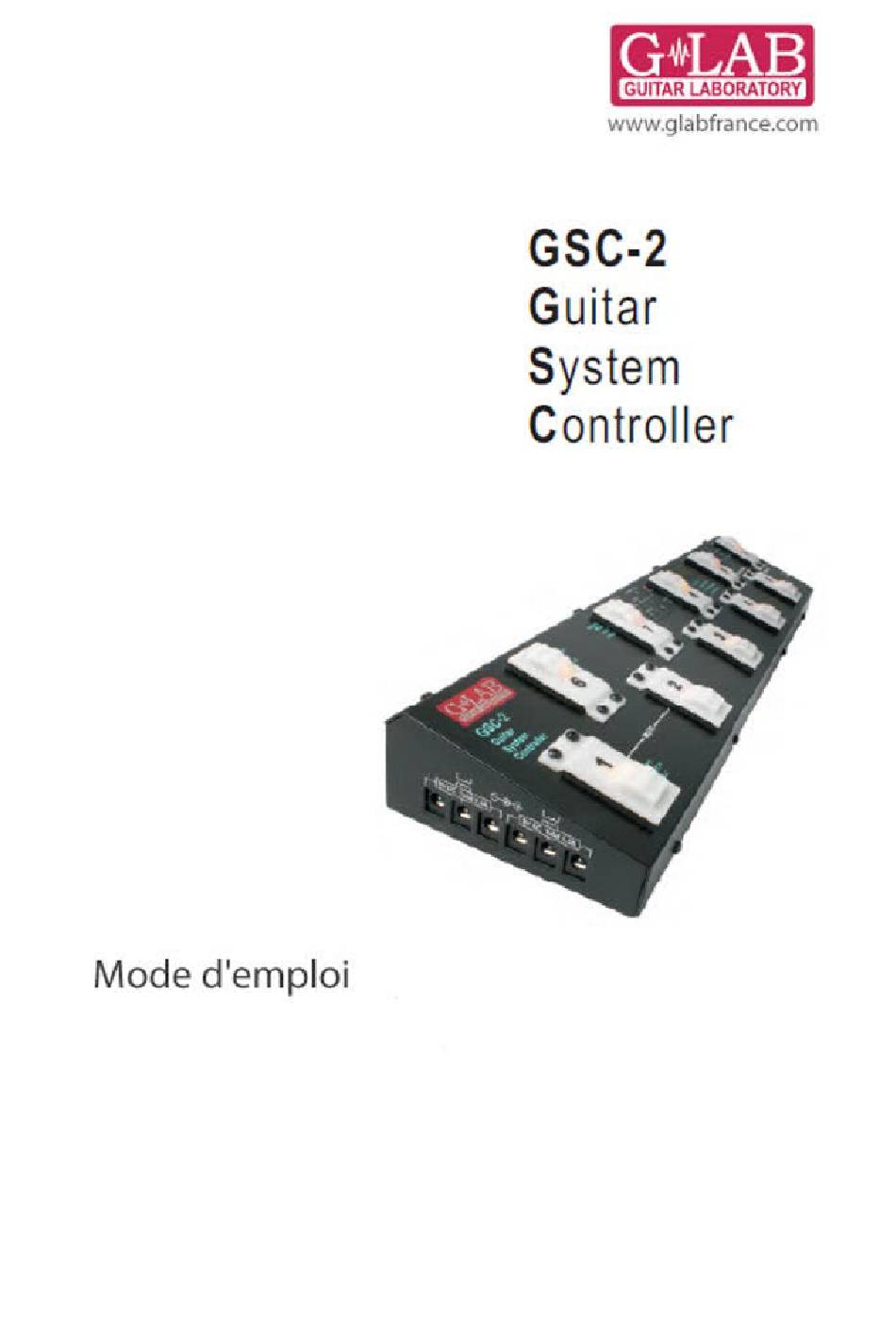

- Page 1 Octobre 2008...
-
Page 2: Table Des Matières
Table des matières INSTRUCTIONS DE SÉCURITÉ IMPORTANTES EMC/EMI & CERTIFICAT DE CONFORMITÉ CONTENU DU PACKAGE STRUCTURE SCHÉMA GLOBAL DE CONNEXION DES DIFFÉRENTS ÉLÉMENTS AU GSC-2 DIAGRAMME DU CIRCUIT DU SIGNAL BANKS, PRESETS ET MODIFIERS SÉLECTION DES PRESETS SELECTION DES BANKS... -
Page 3: Instructions De Sécurité Importantes
EMC/EMI & Certificat de conformité EMC/EMI Le GSC-2 a été conçu et fabriqué conformément aux directives et aux standards de sécurité liés aux interférences des champs électromagnétiques Le GSC-2 utilise des ondes radio et doit être utilisé comme préconisé par le fabricant. -
Page 4: Contenu Du Package
Les présélections (presets) sont mémorisés dans 10 banques (banks). En fonction de la méthode utilisée pour changer de banks, vous avez à votre disposition 8 à 10 presets pour chaque bank. Le GSC-2 a une fonction de programmation de presets et de copie de banks et de presets, ce qui vous permet d'organiser rapidement vos presets et vos banks. -
Page 5: Structure
Structure 1 - Foot switches de sélection des presets 2 - Indicateurs à leds 3 - Ecran de contrôle 4 - Boutons de programmation 5 - Connecteur AUX 6 - Switch de blocage d'accès mémoire 7 - Connecteur USB... - Page 6 1 - IN – signal d'entrée guitare ou basse 2 - TUNER – connecteur pour accordeur 3 - OUT – signal de sortie ampli 4 - SEND – sortie de boucle d'effets 5 - RETURN – entrée de boucle d'effets 6 - OUT SW1&2 et SW3&4 –...
-
Page 7: Schéma Global De Connexion Des Différents Éléments Au Gsc
Schéma global de connexion des différents éléments au GSC-2... -
Page 8: Diagramme Du Circuit Du Signal
OUT de ces mêmes effets. MUTE coupe le signal durant l'accordage. Le GSC-2 comprend 6 sorties 9V DC pour alimenter les pédales d'effets dans 2 sections complètement séparées (500mA chacune). Vous devez vérifier la compatibilité de la polarisation (-/+) de vos effets avant... -
Page 9: Banks, Presets Et Modifiers
Banks, presets et modifiers Le GSC-2 permet de programmer 10 presets (ou 8) dans chacune des 10 banks. Vous disposez d'un écran de contrôle pour visualiser les n° de bank (premier n°) et de preset (second n°). bank n°2 Mode preset preset n°3... -
Page 10: Accordage Silencieux (Mute)
Pour quitter la sélection des banks, appuyer sur le foot switch n°0 ou n°5, pendant au moins une seconde. Accordage silencieux (MUTE) Presser simultanément les foot switches N° 1 et 2 (le texte tun apparaîtra à l'écran). Pour sortir de la fonction MUTE cliquer sur le foot switch de n'importe quel preset. Programmation des presets Un preset est défini par : –... -
Page 11: Programmation Des Numéros De Programmes Midi
MIDI Le GSC-2 permet de contrôler 3 boitiers MIDI (MIDI 1, MIDI 2 et MIDI 3) grâce à la commande de changement de programme. Avant la programmation, les canaux MIDI doivent être réglés (voir : réglage des canaux MIDI). -
Page 12: Programmation Des Modifiers (Modificateurs)
Si vous désirez quitter sans sauver, pendant l'étape d), appuyez sur le bouton LOOP ou SWITCH. Programmation des modifiers (modificateurs) Les modifiers permettent de programmer le GSC-2 de telle manière qu'un foot switch précis dans une bank choisie, aura, à la place des presets, les fonctions suivantes : –... -
Page 13: Tap Tempo
Tap tempo Le GSC-2 permet d'envoyer un tempo à un boitier MIDI 1. Pour y arriver, la fonction tap tempo (réglages sur foot switch N°5) doit être mise sur tt1. Après avoir sélectionné un preset par une pression, une pression supplémentaire sur le foot switch aura pour effet de transmettre une commande CC (Control Change) avec le paramètre 80 et sa valeur toggled comprise entre 0 et 127. -
Page 14: Réglages Du Bouton Switch
Le GSC-2 permet le contrôle (par une commande de changement de programme) de 3 boitiers MIDI, nommés MIDI 1, MIDI 2 et MIDI 3. Pour connecter un élément MIDI au GSC-2 vous devez choisir un canal MIDI identique pour les deux appareils. -
Page 15: Connexion Avec L'ampli
Les leds SW1 à SW4 vous indiquent le bon fonctionnement du branchement de votre cable (circuit fermé). Ce circuit est séparé des autres circuits du GSC-2. Il est recommandé d'utiliser des prises recouvertes de plastique, pour éviter une incidence de la masse sur le signal. De nombreux amplis sont équipés d'une entrée pédalier. -
Page 16: Connexion Usb À Un Pc
WAH PAD MODE doit être réglé sur Pr9. connexion USB à un PC Le GSC-2 a une interface USB pour le connecter à un PC, ce qui autorise une programmation rapide du pédalier. -
Page 17: Tableau D'implémentation Midi
Tableau d'implémentation MIDI G LAB Guitar System Controller GSC-2 rev. 2.10 Function Transmitted Recognised Basic Channel Default 1,2,3 Changed 1-16 Mode Default Messages Altered Note Number True Voice Velocity Note ON Note OFF After Touch Keys Channels Pitch Bend Control Change Prog Change System Excl. - Page 18 NE PAS JETER CE PRODUIT DANS UNE POUBELLE ! This device is marked with a cross-lined waste container symbol according to 2002/96/EU Directive on Waste Electric and Electronic Equipment. Such marking informs that after usage equipment can not be trashed together with other household waste.
