Plaque murale pour fiche banane RF-WSBJ1/RF-WSBJ2-RF-WSBJ4/RF-WSBJ6

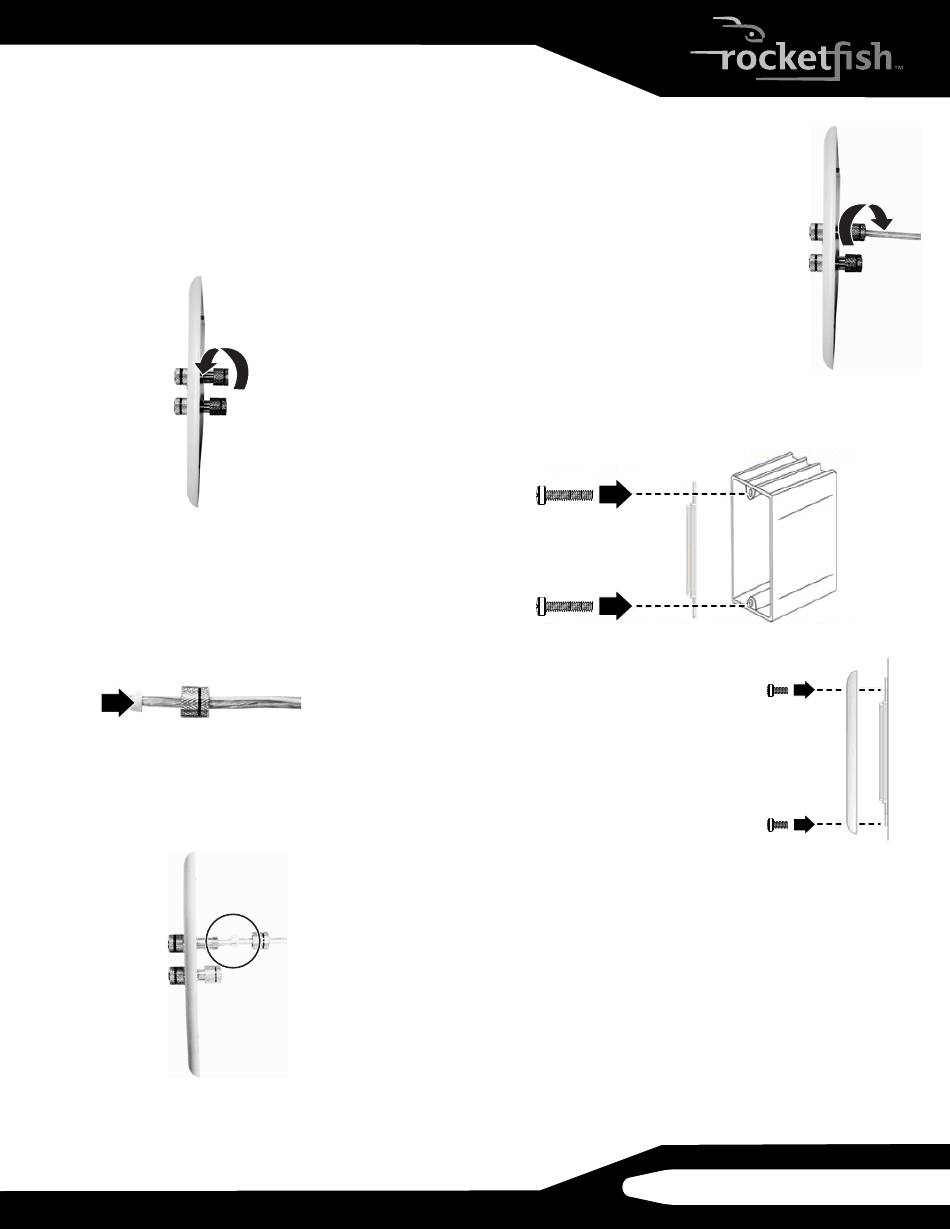

Pour installer la plaque murale pour fiche
banane :
1
Couper le câble de haut-parleur à la taille
souhaitée.
2
Dévisser les culots à vis au dos de la plaque
murale intérieure.
Face avant
3
Faire glisser le culot à vis sur l'extrémité du câble
de haut-parleur, puis insérer une des rondelles
de compression dans le câble.
Rondelle blanche : câble de haut-parleur
12-14 AWG
Rondelle noire : câble de haut-parleur 16-18 AWG
4
Insérer le câble du haut-parleur à l'arrière du
connecteur en exerçant une pression pour que
la broche centrale du connecteur s'insère dans
les fils internes du câble.
Face arrière
5
Revisser à fond le culot à vis sur le
connecteur fileté au dos de la
plaque.
Conseil : Si besoin est, utiliser une
pince à becs pointus pour serrer
le culot.
6
Fixer la plaque intérieure au boîtier électrique à
l'aide des deux vis de montage longues
(fournies).
7
Fixer la plaque murale
externe à la plaque
murale interne avec les
deux vis de montage
courtes (fournies).
8
Brancher des fiches bananes standard sur les
connecteurs de la face avant de la plaque
murale.
GUIDE D'INSTALLATION RAPIDE
