RoCon G1 Gateway
Utilisation conforme
L'installation du RoCon G1 Gateway ne doit être effectuée que par des professionnels
formés pour l'installation et la mise en service d'équipements électriques.
Utilisez l'appareil uniquement à l'intérieur de pièces sèches et fermées. Protégez-le de
l'humidité, de la poussière, de la lumière du soleil et de la chaleur. Tout autre utilisation
que celle décrite dans ce guide d'installation n'est pas conforme et entraînera la perte de
la garantie et l'exclusion de notre responsabilité. Cela s'applique également à toute
modification et tout ajout sur l'appareil. L'appareil est conçu exclusivement pour une
utilisation privée.
Étendue de la livraison
RoCon G1 Gateway
Bloc d'alimentation du Gateway
Câble de connexion
Documentation

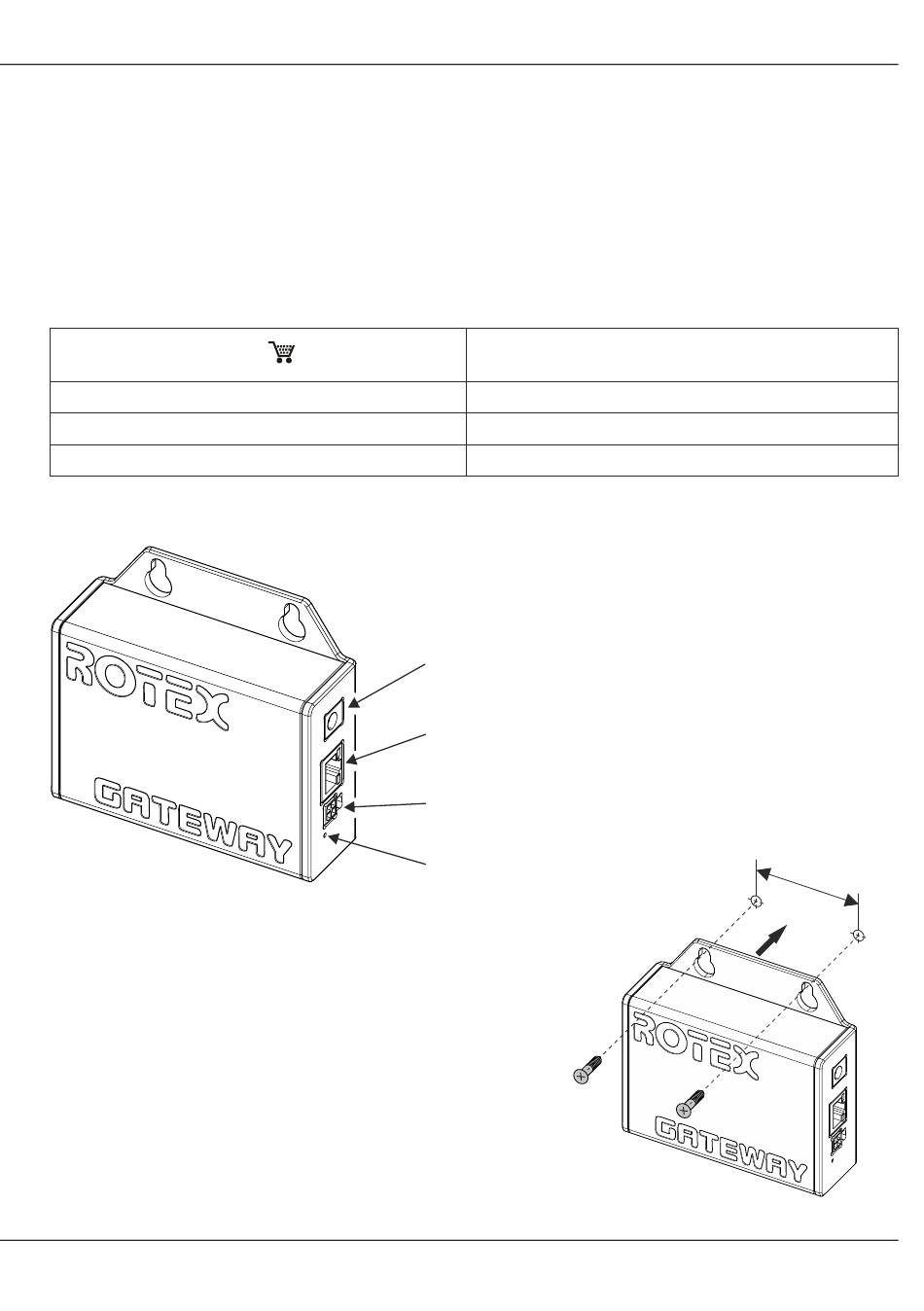

Branchements du Gateway
Figure 1 : Connexion du RoCon G1
Montage et mise en service
Le RoCon G1 Gateway peut être fixé au mur ou être posé.
Pour le montage mural, utilisez les pattes de retenues qui
sont prévues sur le boîtier.
15 70 56
1
2
3
4
2/4
Unité de commande centrale
5V
Câble de connexion du régulateur RoCon
Guide d'installation rapide
1 Connexion du bloc d'alimentation
2 Réseau local LAN Connexion
3 Connexion Bus pour régulateur RoCon
4 Témoin LED indiquant les statuts
Figure 2 : Montage mural
KA RoCon G1 008.15 326 33_02 04/2016
5 0 m
m
.
.
