K16, Sorties De Relais A Fermeture Pour Systeme De Commande Externe - Valmet dametric RMS-RS1 Manuel Opérateur

RMS

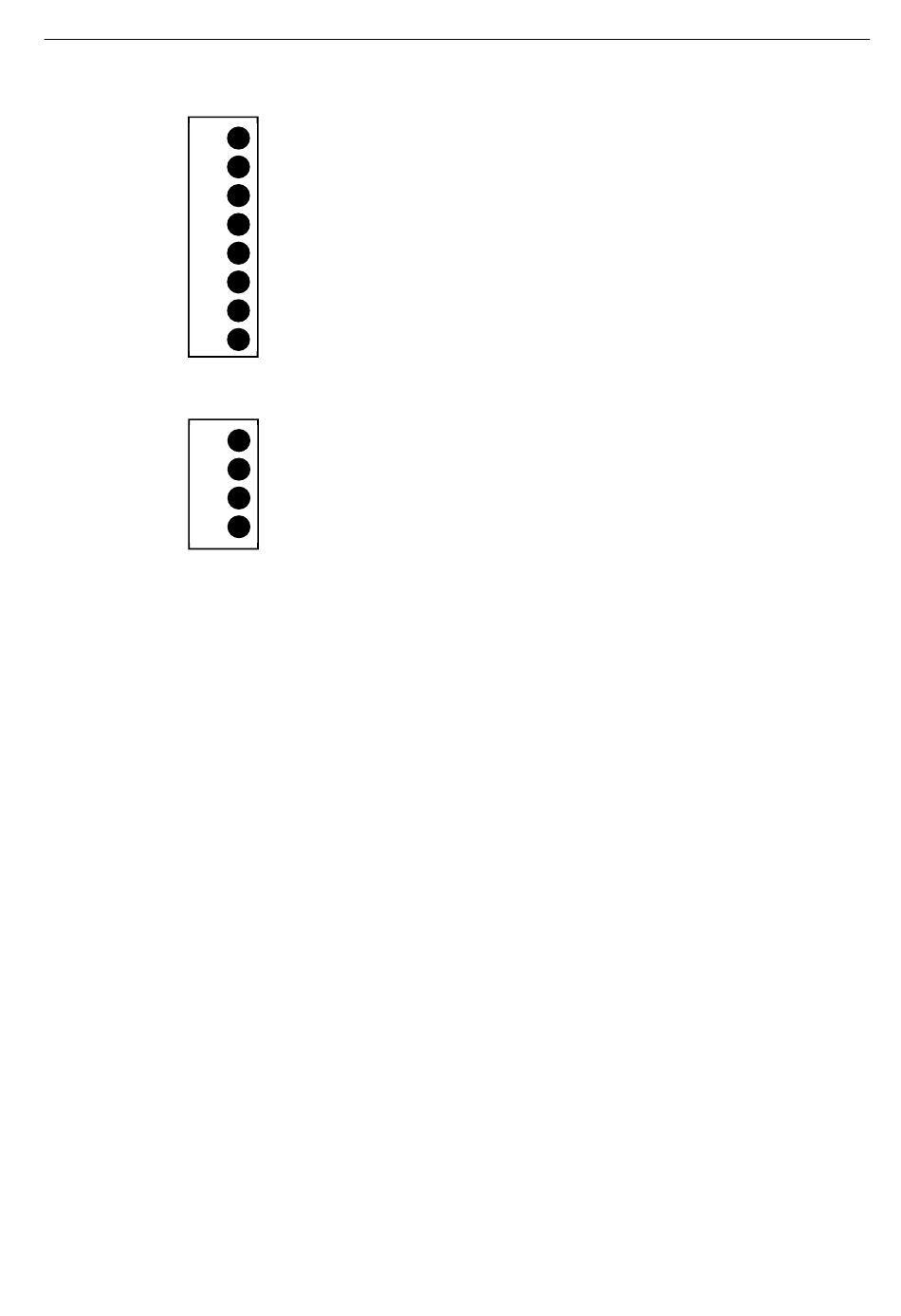

6.12 K16, Sorties de relais à fermeture pour système de commande externe
POM3+
1
POM3-
2
TVD1+
3
TVD1-
4
TVD2+
5
TVD2-
6
RS1+
7
RS1-
8
6.13 K17, Tension d'alimentation
LIVE
1
NEUTRAL
2
GND
3
GND
4
RMS-RS1 FR.docx
POM, Limite d'alarme 3
POM, Limite d'alarme 3
TVD, Limite d'alarme 1
TVD, Limite d'alarme 1
TVD, Limite d'alarme 2
TVD, Limite d'alarme 2
RS1, Limite d'alarme 1
RS1, Limite d'alarme 1
PHASE 115 ou 230 VAC
ZÉRO
TERRE DE PROTECTION
TERRE DE PROTECTION (connexion interne K17/3 et K17/4)
