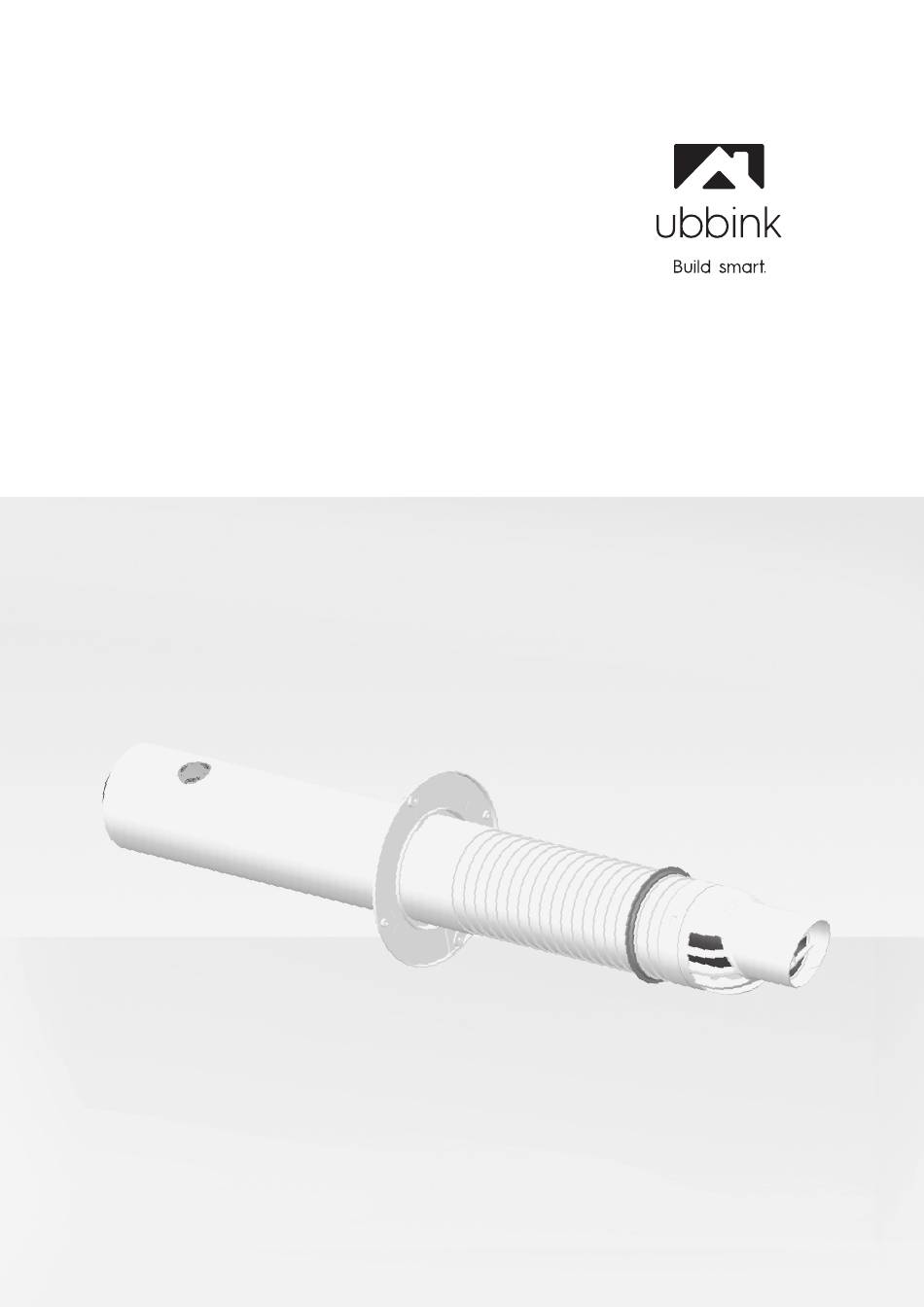

Terminal de rénovation pour système concentrique ø60/100
Masquer les pouces Voir aussi pour ROLUX RENOFIT 60/100:

Publicité

Liens rapides

TERMINAL ET KITS
ROLUX RENOFIT® 60/100
Notice de montage du terminal
de rénovation pour système
concentrique Ø60/100

Publicité

loading

Sommaire des Matières pour ubbink ROLUX RENOFIT 60/100

  • Page 1 TERMINAL ET KITS ROLUX RENOFIT® 60/100 Notice de montage du terminal de rénovation pour système concentrique Ø60/100...
  • Page 2 Description et domaine d’emploi Terminal Rolux Renofit® 60/100 Le terminal 60/100 a été développé en collaboration avec des installateurs, répondant ainsi à une problématique de change- ment d’appareil. Il est adapté aux nouvelles générations de chaudières haute performance (directive Éco-Conception). Le concept permet de réutiliser en partie le conduit existant de l’ancienne chaudière.
  • Page 3 L ≤ 2 m L ≤ 2 m de sortie de la chaudière et l’ouverture existante dans le mur ou le boisseau, utilisez L ≤ 2 m les coudes 15° et 30° Ubbink. coudes 15° coudes 30° Terminal et kits Rolux Renofit® 60/100...
  • Page 4 Notice de montage Étape 3 Démontage du tube Grâce à notre application Rolux Renofit® Pro, retrouvez les étapes de démontage du terminal à remplacer. Enlevez le tube intérieur et le nez de l’ancien terminal Scannez ce QR code et téléchargez gratuitement notre application ! (par l’intérieur ou par l’extérieur selon le modèle).
  • Page 5 Étape 6 Étape 9 Installez et fixez la rosace de finition sur le mur avec les che- En fonction de la mesure effectuée, positionnez le joint villes et les 4 vis fournies. dans l’une des gorges du terminal. Puis graissez le joint avec la centrocérine.
  • Page 6 Cas d’un kit Rolux Renofit® 80/125-60/100 Étape 12 Étape 14 Ajustez si nécessaire la longueur du terminal. Pose de la bride Positionnez la bride et fixez-la avec les vis. Posez le joint sur la chaudière. Centrocérine Étape 13 Posez la bague sur le terminal. (option) Étape 15 Étape commune à...
