RocketFish RF-PCS12ES Guide D'installation Rapide

Contenu de l'emballage
• Parasurtenseur à 12 prises avec gestion de l'alimentation et protection contre les surtensions
• Guide d'installation rapide

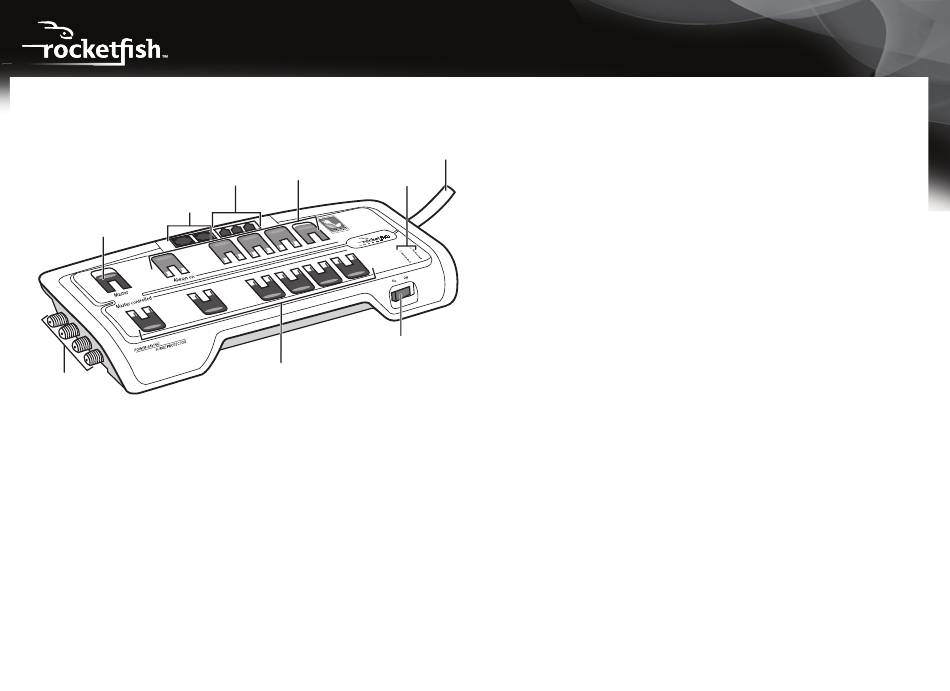

Parasurtenseur pour
ligne téléphonique
Connecter les modems DSL, les
téléphones, les télécopieurs, etc.
Brancher les câbles
du réseau ici
Prise principale
PC ou ordinateur portatif
Parasurtenseur
pour les liaisons
par câble coaxiale
Connecter les modems
câble, les récepteurs
câble ou satellite, etc.
Caractéristiques
Commande Marche-Arrêt : contrôle l'alimentation en courant de toutes les prises. L'interrupteur sert
également de disjoncteur de 15 A. Quand une surtension se produit, cette commande éteint instantané-
ment le gestionnaire d'alimentation, afin de protéger les appareils qui y sont connectés. Quand la
surtension disparaît, appuyer sur ON (Marche) pour reprendre un fonctionnement normal.
Témoins à DEL :
• quand les deux DEL sont allumées, cela signifie que le gestionnaire d'alimentation fonctionne
normalement, avec protection totale contre les surtensions.
• Si le témoin à DEL de protection N'EST PAS allumé, cela peut signifier que la fonction de protection
contre les surtensions a atteint sa limite d'utilisation et que l'appareil ne peut plus fournir de
protection contre les surtensions. Le gestionnaire d'alimentation peut devoir être remplacé.
• Si le témoin à DEL de mise à la masse N'EST PAS allumé, cela signifie que le gestionnaire
d'alimentation est branché sur une prise secteur non mise à la masse et qu'une autre prise secteur
doit être utilisée pour obtenir une protection intégrale contre les surtensions.
Prise principale pour le périphérique principal (ordinateur) : cette prise espacée pour adaptateur
c.a. commande les 6 prises contrôlées. Quand un périphérique branché sur cette prise s'éteint ou se met
en mode veille, l'alimentation sera immédiatement coupée des prises contrôlées.
Prises toujours
sous-tension
Brancher les routeurs,
modems, etc.
Témoins à DEL
Commande ON/OFF
(Marche-Arrêt)
Prises contrôlées
Brancher les moniteurs, les
haut-parleurs les disques
durs externes, etc.
Gestion de l'alimentation avec parasurtenseur,
Prises contrôlées : les périphériques (moniteur, haut-parleurs, etc.) branchés sur ces prises sont
automatiquement mis hors tension quand l'appareil branché sur la prise principale est éteint.
Prises toujours sous tension : ces prises sont toujours sous tension, si le gestionnaire
d'alimentation est sous tension.
Cordon
d'alimentation
Protection contre les surtensions du câble coaxial : connecter les modems câble, les
Soft-Flex
MC
de 8 pi
récepteurs câble ou satellite, etc.
Protection contre les surtensions de la ligne téléphonique : : connecter les modems DSL,
les téléphones, les télécopieurs, etc.
REMARQUE : Brancher la ligne téléphonique de la prise murale dans le port d'entrée (IN). Brancher les
lignes téléphone/télécopieur/modem sur les ports de sortie (OUT)
Câble réseau : connecter les modems DSL, les téléphones, les télécopieurs, etc.
Cordon d'alimentation Soft-Flex
ment dans les endroits étroits.
Mise en service des prises principale et contrôlées
1 (Ordinateurs uniquement) Activation du mode attente dans la configuration de la gestion
de l'alimentation de l'ordinateur.
• Pour Windows, ouvrir Control Panel (Panneau de configuration), sélectionner Power Options
[Options d'alimentation] (peut se trouver dans « Système et sécurité » dans le Panneau de
configuration), puis sélectionner une période de mise en attente dans Settings for Power Schemes
(Paramètres du mode de gestion de l'alimentation).
• Pour les Mac, ouvrir System Preferences (Préférences système) et sélectionner Energy Saver
(Économiseur d'énergie).
2 Éteindre le périphérique principal, puis le brancher (un ordinateur ou un téléviseur p. ex.) sur
la prise principale.
3 Brancher les périphériques secondaires sur une des prises contrôlées.
• Pour les ordinateurs, il peut s'agir de moniteurs, de haut-parleurs de disques durs externes, etc.
• Pour les téléviseurs, brancher le lecteur DVD, l'amplificateur, le haut-parleur d'infra-graves
amplifié, etc.
4 Tester la configuration en allumant tous les périphériques, puis mettre en marche l'appareil
principal. Si les périphériques secondaires s'éteignent tous (dans les 1 à 2 secondes) quand
l'appareil principal est éteint, le gestionnaire d'alimentation fonctionne correctement.
5 Lorsque l'appareil principal passe en mode de mise en attente, l'alimentation des
périphériques branchés sur les prises contrôlées sera coupée. Lorsque l'ordinateur se
« réveille », le parasurtenseur fournit immédiatement du courant à ces périphériques.
REMARQUE : Ne connecter aux prises contrôlées que des périphériques qui sont normalement utilisés
lorsque l'appareil principal (l'ordinateur) fonctionne.
REMARQUE : Certains ordinateurs consomment plus de 10 W en mode de mise en attente. La prise
principale peut ne pas reconnaître le mode de mise en attente et les prises contrôlées continueront
d'être alimentées. Dans une telle éventualité, vérifier que le mode Hibernate/Sleep (Mise en veille
prolongée/Arrêt différé) est également activé sur l'ordinateur (voir paramètres de gestion de
l'alimentation), ou consulter le fabricant de l'ordinateur.
REMARQUE : De nombreux ordinateurs portatifs consomment moins de 10 W quand la batterie est en
cours de charge. Dans ce cas, les prises contrôlées ne s'éteindront pas tant que la batterie de l'ordinateur
portatif n'est pas complètement chargée et que la consommation d'énergie est réduite.
GUIDE D'INSTALLATION RAPIDE
de 8 pi : avec prise à angle droit pour faciliter le branche-
MC
RF-PCS12ES
