Sommaire des Matières pour Gigabyte G24F

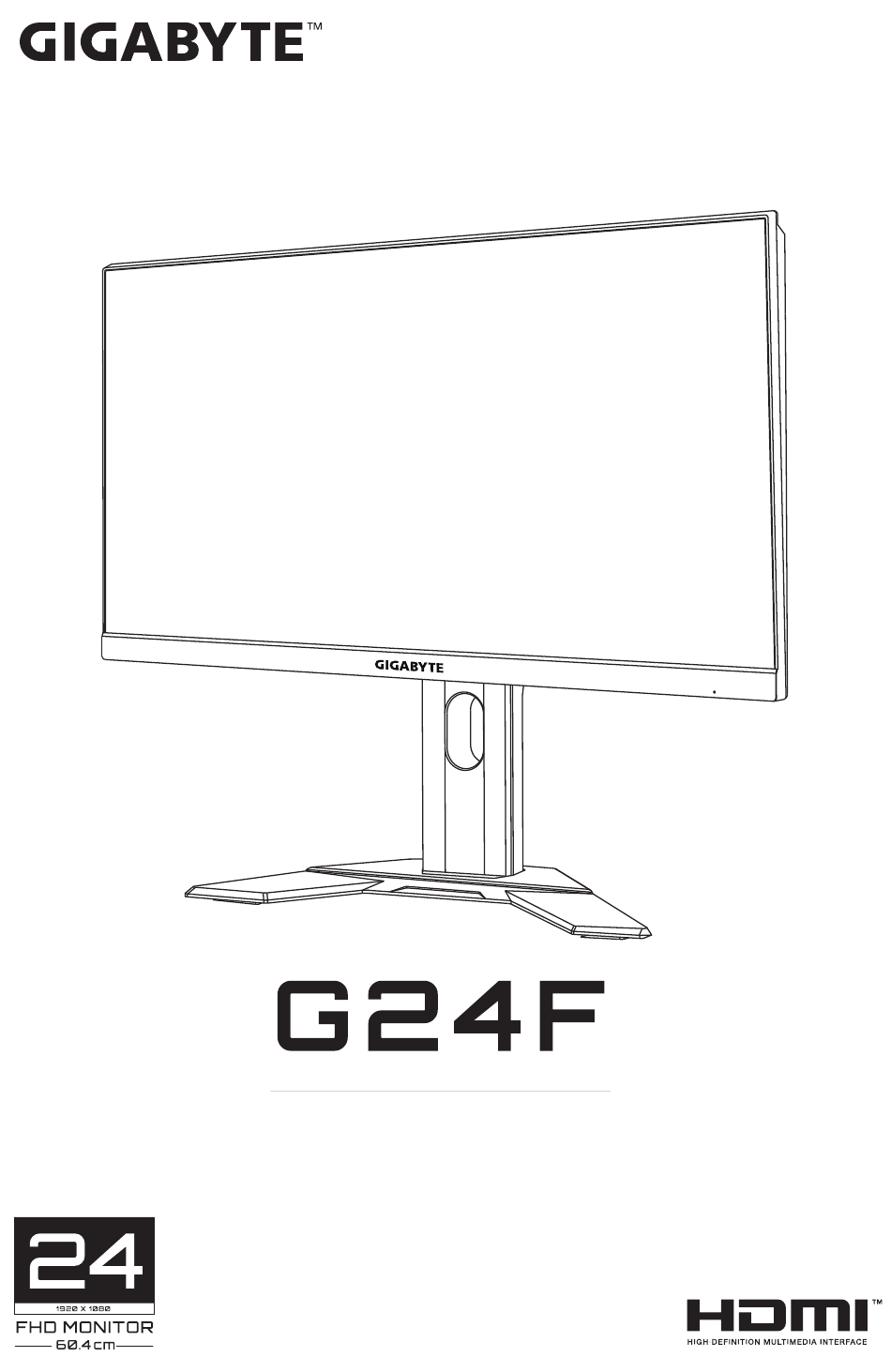

- Page 1 MONITEUR DE JEU GUIDE D’UTILISATION...
-
Page 2: Limitation De Responsabilité
Les informations contenues dans ce manuel sont protégées par les lois sur les droits d'auteur et sont la propriété de GIGABYTE. GIGABYTE se réserve le droit de modifier les spécifications ou les fonctions décrites dans ce manuel sans préavis. Aucune partie de ce manuel ne peut être reproduite, copiée, traduite, transmise ou publiée sous quelque forme ou par quelque moyen que ce... -
Page 3: Safety Information
Supplier’s Declaration of Conformity 47 CFR § 2.1077 Compliance Information Product Name: LCD monitor Trade Name: GIGABYTE Model Number: G24F Responsible Party – U.S. Contact Information: G.B.T. Inc. Address: 17358 Railroad street, City Of Industry, CA91748 Tel.: 1-626-854-9338 Internet contact information: https://www.gigabyte.com... - Page 4 European Union (EU) RoHS (recast) Directive 2011/65/EU & the European Commission Delegated Directive (EU) 2015/863 Statement GIGABYTE products have not intended to add and safe from hazardous substances (Cd, Pb, Hg, Cr , PBDE, PBB, DEHP, BBP, DBP and DIBP). The parts and components have been carefully selected to meet RoHS requirement.
-
Page 5: Déclaration De Conformité Aux Directives De L'union Européenne (Ue)
Moniteur de jeu - Guide d’utilisation WEEE Symbol Statement The symbol shown below is on the product or on its packaging, which indicates that this product must not be disposed of with other waste. Instead, the device should be taken to the waste collection centers for activation of the treatment, collection, recycling and disposal procedure. -
Page 6: Ce Dichiarazione Di Conformità
Moniteur de jeu - Guide d’utilisation CE declaração de conformidade Este produto com a marcação CE estão em conformidade com das seguintes Diretivas UE: Diretiva Baixa Tensão 2014/35/EU; Diretiva CEM 2014/30/EU; Diretiva Conceção Ecológica 2009/125/CE; Diretiva RSP 2011/65/UE e a declaração 2015/863. A conformidade com estas diretivas é... -
Page 7: Δήλωση Συμμόρφωσης Εε
Moniteur de jeu - Guide d’utilisation ES Prohlášení o shodě Toto zařízení splňuje požadavky Směrnice o Elektromagnetické kompatibilitě 2014/30/EU, Směrnice o Nízkém napětí 2014/35/EU, Směrnice ErP 2009/125/ES, Směrnice RoHS 2011/65/EU a 2015/863. Tento produkt byl testován a bylo shledáno, že splňuje všechny základní požadavky směrnic. - Page 8 Moniteur de jeu - Guide d’utilisation Japan VCCI Class B Statement クラスB VCCI 基準について この装置は、クラスB情報技術装置です。この装置は、家庭環境で使 用することを目的としていますが、この装置がラジオやテレビジョン 受信機に近接して使用されると、受信障害を引き起こすことがありま す。 取扱説明書に従って正しい取り扱いをして下さい。 VCCI-B China RoHS Compliance Statement 中国《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时， 请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有 国家认可的回收处理资质的厂商进行回收处理。 环保使用期限 Environment-friendly Use Period 此标识指期限（十年），电子电气产品中含有的有害物质不会 发生外泄或突变、电子电气产品用户正常使用该电子电气产品 不会对环境造成严重污染或对其人身、财产造成严重损害的期 限。 - 8 -...
- Page 9 Moniteur de jeu - Guide d’utilisation Declaration of the Presence Condition of the Restricted Substances Marking G24F Equipment name Type designa on (Type) Restricted substances and its chemical symbols Unit Hexavalent Polybrominated Polybrominated Lead Mercury Cadmium chromium biphenyls diphenyls ethers...
-
Page 10: Consignes De Sécurité
Moniteur de jeu - Guide d’utilisation Consignes de sécurité Lisez attentivement les Consignes de sécurité suivantes avant d'utiliser le moniteur. • Utilisez uniquement les accessoires fournis avec le moniteur ou ceux recommandés par le fabricant. • Conservez le sac d'emballage en plastique du produit dans un endroit inaccessible aux enfants. -
Page 11: Table Des Matières
Configurer les paramètres de l'appareil ..............29 Appendices ..........................38 Spécifications ........................38 Fréquences supportées ....................39 Guide de dépannage ....................40 Entretien de base ......................41 Remarques sur le chargement USB ................. 41 Informations sur les services de GIGABYTE ............41 - 11 -... -
Page 12: Introduction
Moniteur de jeu - Guide d’utilisation INTRODUCTION Déballage Ouvrez le couvercle supérieur du carton d'emballage. Observez ensuite l'étiquette de déballage à l'intérieur du couvercle. En vous assurant que le carton est dans le bon sens, posez-le soigneusement sur une surface stable. Haut Ouvrez le couvercle intérieur. - Page 13 Moniteur de jeu - Guide d’utilisation Enlevez les articles de la mousse EPS supérieure. Retirez la mousse EPS supérieure. Vous pouvez maintenant retirer le moniteur de la mousse EPS inférieure. - 13 -...
-
Page 14: Contenu De La Boîte
Base du moniteur Support Câble d'alimentation Câble HDMI Câble USB Multilingual Installation Guide G24F Câble DP Guide de démarrage Carte de garantie Remarque : Veuillez conserver le carton d'emballage et le matériel d'emballage pour le transport futur du moniteur. - 14 -... -
Page 15: Vue D'ensemble Du Produit
Moniteur de jeu - Guide d’utilisation Vue d'ensemble du produit Vue de devant DEL alimentation - 15 -... -
Page 16: Vue De Derrière
Moniteur de jeu - Guide d’utilisation Vue de derrière HDMI-1 HDMI-2 USB 3.0 HDMI-1 HDMI-2 USB 3.0 Bouton de contrôle Prise casque Verrouillage Kensington Port USB en amont DisplayPort Ports USB 3.0 (x2) Ports HDMI (x2) Connecteur ENTRÉE CC Remarque : HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC. -
Page 17: Démarrage
Moniteur de jeu - Guide d’utilisation DÉMARRAGE Installation de la base du moniteur Placez le moniteur sur la mousse EPS inférieure, l'écran tourné vers le bas. Alignez et glissez les crochets supérieurs du support dans les fentes d'installation à l'arrière du moniteur. Poussez le loquet de verrouillage vers l'avant, puis relâchez-le pour fixer les crochets inférieurs du support dans les fentes d'installation à... - Page 18 Moniteur de jeu - Guide d’utilisation Soulevez la bague filetée et tournez-la dans le sens des aiguilles d’une montre pour fixer la base du moniteur en place. Soulevez le moniteur, mettez-le en position verticale et placez-le sur une table. - 18 -...
-
Page 19: Réglage De L'angle De Vue
Moniteur de jeu - Guide d’utilisation Réglage de l'angle de vue Remarque : Tenez la base du moniteur de façon que l'écran ne bascule pas lorsque vous effectuez le réglage. Réglage de l'angle d'inclinaison Inclinez l'écran vers l'avant ou vers l'arrière jusqu'à ce que vous obteniez l'angle de vue désiré... -
Page 20: Installation D'un Support De Montage Mural (Optionnel)
Moniteur de jeu - Guide d’utilisation Installation d'un support de montage mural (optionnel) Utilisez uniquement le kit de fixation murale 100 x 100 mm recommandé par le fabricant. Placez le moniteur sur la mousse EPS inférieure, l'écran tourné vers le bas. En poussant le loquet de verrouillage vers l'avant, faites glisser le support vers l'arrière pour libérer les crochets supérieurs des fentes d'installation à... -
Page 21: Faire Les Branchements
Moniteur de jeu - Guide d’utilisation Faire les branchements HDMI-1 HDMI-2 USB 3.0 Câble DisplayPort Câble USB (Mâle-A vers Mâle-B) Câble HDMI Câble USB Câble de casque Câble d'alimentation - 21 -... -
Page 22: Utilisation De L'appareil
Moniteur de jeu - Guide d’utilisation UTILISATION DE L'APPAREIL Mise sous/hors tension Mise sous tension Branchez une extrémité du câble d'alimentation à la prise d'entrée CA à l'arrière du moniteur. Branchez l'autre extrémité du câble d'alimentation sur une prise de courant. -
Page 23: Recommandations Pour Le Confort De L'utilisateur
Moniteur de jeu - Guide d’utilisation Recommandations pour le confort de l'utilisateur Voici quelques conseils pour une visualisation confortable de votre écran : • La distance de visualisation optimale pour les moniteurs varie généralement entre 510 mm et 760 mm (20 pouces et 30 pouces). • En règle générale, il est conseillé... -
Page 24: Opérations
Moniteur de jeu - Guide d’utilisation OPÉRATIONS Menu rapide Touche de raccourci Contrôle Par défaut, le bouton a été assigné à la fonction spécifique. Remarque : Pour modifier la fonction prédéfinie de la touche de raccourci, référez-vous à la section « Commutateur rapide » de page 35. Pour accéder à... - Page 25 Moniteur de jeu - Guide d’utilisation Contrôle • Déplacez le bouton vers le bas ( ) pour ouvrir le menu Mode d'image. Contrôle Déplacez le bouton vers le haut/bas ( ) pour Mode d’image sélectionner l'option souhaitée et appuyez sur le bouton Standard Contrôle pour confirmer.
- Page 26 Moniteur de jeu - Guide d’utilisation Guide des fonctions des boutons Contrôle pour afficher le menu Principal. Appuyez sur le bouton Paramètres SETTING Assistance Tableau de en jeu bord DASHBOARD EXIT GAME ASSIST Quitter Éteindre POWER OFF Contrôle Utilisez ensuite le bouton pour sélectionner la fonction désirée et configurez les paramètres correspondants.
- Page 27 Moniteur de jeu - Guide d’utilisation Une fois la configuration du tableau de bord terminée, les données du système sont transférées au SOC via le port USB et les valeurs des fonctions sélectionnées s'affichent sur l'écran. Température CPU Fréquence CPU Vitesse ventilateur CPU Taux d'utilisation CPU Température GPU...
- Page 28 Moniteur de jeu - Guide d’utilisation • Informations jeu : Configurez les paramètres relatifs au jeu FPS (First Person Shooting). √ Sélectionnez Minuterie de jeu pour sélectionner le mode compte à rebours. Pour désactiver cette fonction, sélectionnez sur ARRÊT. √ Sélectionnez Compteur de jeu ou Refresh Rate pour activer/ désactiver le compteur de jeux ou le réglage de la fréquence de rafraîchissement en temps réel.
-
Page 29: Configurer Les Paramètres De L'appareil
ée Surmultiplication Refresh Rate FreeSync Premium Balance 60 HZ MARCHE Moniteur de jeu - Guide d’utilisation Mode d’image Standard Configurer les paramètres de l'appareil Lorsque le menu Principal apparaît sur l'écran, déplacez le bouton Contrôle ) pour ouvrir le menu Réglages. vers le haut ( Remarque : Utilisez le bouton Contrôle... - Page 30 Moniteur de jeu - Guide d’utilisation Élément Description Super résolution Améliore les images en basse résolution. Mode d'affichage Sélectionnez le format de l'image à l'écran. • Total : Ajuste la taille de l'image de la source d'entrée pour remplir l'écran entier. Idéal pour les images en format 16:9.
- Page 31 Moniteur de jeu - Guide d’utilisation Image Configurez les réglages des paramètres de l'image. Luminosité Contraste Netteté Gamma Température couleur Gamma 3 Normal Mode d’image Standard Standard Luminosité Image Contraste Affichage RTS/RPG Vibrance Couleur Système Film Netteté Langue Lecture Gamma Enregistrer réglages sRGB Température couleur...
- Page 32 Moniteur de jeu - Guide d’utilisation Élément Description Température Sélectionnez la température des couleurs. couleur Remarque : Sélectionnez Choix utilisateur pour personnaliser la température des couleurs en ajustant le niveau de rouge (R), vert (V) ou bleu (B) selon vos préférences. Ajustez le niveau de noir dans l'image pour obtenir un contraste optimal.
-
Page 33: Affichage
Moniteur de jeu - Guide d’utilisation Affichage Configurez les paramètres relatifs à l'écran d'affichage. Luminosité Contraste Netteté Gamma Température couleur Gamma 3 Normal Mode d’image Standard Entrée HDMI 1 Image Overclock HDMI 2 Affichage Plage PC RVB HDMI DisplayPort Système Surbalayage Langue Enregistrer réglages... - Page 34 Moniteur de jeu - Guide d’utilisation Système Configurez les paramètres relatifs au système. Luminosité Contraste Netteté Gamma Température couleur Gamma 3 Normal Mode d’image Standard Audio Volume Image Réglages OSD Muet Affichage Commutateur rapide Système Autres réglages Langue Enregistrer réglages Tout réinitialiser Quitter Déplacer/Ajuster...
- Page 35 Moniteur de jeu - Guide d’utilisation Élément Description Commutateur Choisissez la fonction des touches de raccourci. rapide Options disponibles : Stabilisateur visée, Égaliseur de noir, Volume, Entrée, Contraste, Luminosité et Mode d'image. Le réglage par défaut des touches de raccourci est indiqué...
-
Page 36: Enregistrer Les Réglages
Moniteur de jeu - Guide d’utilisation Langue Sélectionnez une langue disponible pour le menu OSD. Luminosité Contraste Netteté Gamma Température couleur Gamma 3 Normal Mode d’image Standard English Image Affichage Système Deutsch Langue Français Enregistrer réglages Tout réinitialiser 한국어 Quitter Déplacer/Ajuster Saisir/Confirmer Enregistrer les réglages... -
Page 37: Tout Réinitialiser
Moniteur de jeu - Guide d’utilisation Tout réinitialiser Restaure les paramètres par défaut du moniteur. Luminosité Contraste Netteté Gamma Température couleur Gamma 3 Normal Mode d’image Standard Image Affichage Système Langue Enregistrer réglages Tout réinitialiser Quitter Déplacer/Ajuster Saisir/Confirmer - 37 -... -
Page 38: Appendices
Moniteur de jeu - Guide d’utilisation APPENDICES Spécifications Élément Spécifications Taille de la dalle 24 pouces Rapport d'aspect 16:9 Résolution 1920 x 1080 Taux de rafraîchissement 165Hz Durée de vie LED 30 000 heures Taille de pixel 0,2745 (H) x 0,2745 (V) Luminosité... -
Page 39: Fréquences Supportées
Moniteur de jeu - Guide d’utilisation Fréquences supportées Liste des synchronisations HDMI DisplayPort 640x480@60Hz 640x480@75Hz 720x480@60Hz 800x600@60Hz 800x600@75Hz 1024x768@60Hz 1024x768@75Hz 1280x720@60Hz 1280x720@120Hz 1920x1080@60Hz 1920x1080@120Hz 1920x1080@144Hz 1920x1080@165Hz - 39 -... -
Page 40: Guide De Dépannage
Moniteur de jeu - Guide d’utilisation Guide de dépannage Problème Solution(s) possible(s) Pas de courant • Assurez-vous que le câble d'alimentation est correctement connecté à la source d'alimentation et au moniteur. • Vérifiez le câble et la fiche pour vous assurer qu'ils ne sont pas endommagés. -
Page 41: Entretien De Base
être chargés avec le câble USB. Vendeur Appareil PID/VID Apple IPad PID_129A/VID_05AC Samsung Galaxy Tab2 10.1 PID_6860/VID_04E8 Samsung GALAXY TabPro PID_6860/VID_04E8 Informations sur les services de GIGABYTE Pour plus d'informations sur nos services, veuillez consulter le site officiel de GIGABYTE : https://www.gigabyte.com/ - 41 -...
