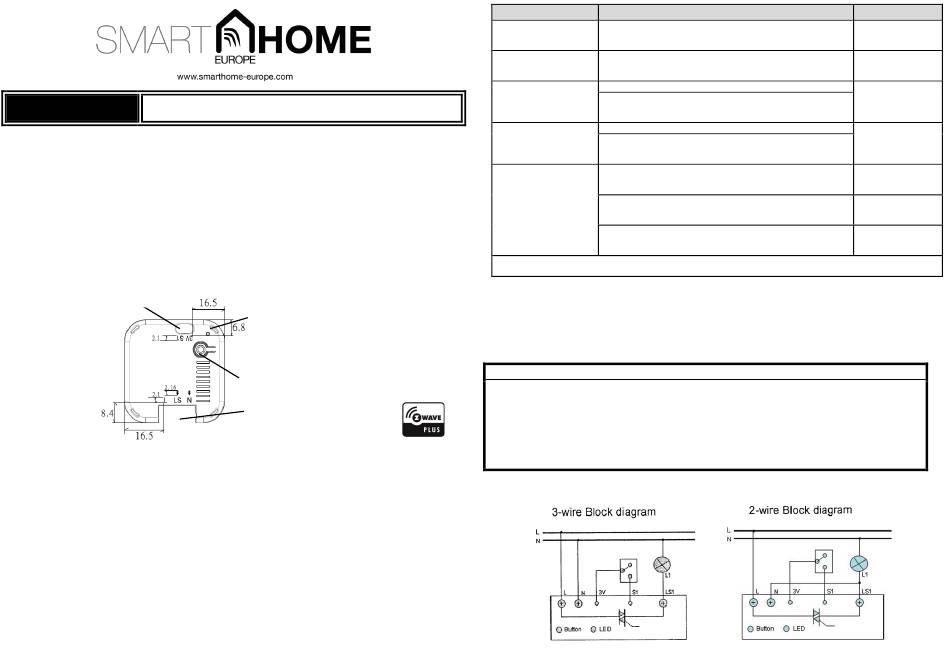

Smarthome AD146 Guide Rapide

AD146 Module Variateur Mural
Le Module Variateur Mural est un appareil compatible Z-Wave™ qui est capable de fonctionner avec tous
les réseaux compatibles Z-Wave™. Les appareils compatibles Z-Wave™ affichant le logo Z-Wave™
peuvent également être utilisés avec cet appareil, quel qu'en soit le fabricant, et nos appareils peuvent, de la
même façon, être utilisés dans tous les réseaux compatibles Z-Wave™ d'autres fabricants. L'inclusion de cet
élément dans le menu du Contrôleur Sans Fil provenant d'un autre fabricant permet le contrôle à distance de
l'élément et de l'appareil qui y est connecté.
Le Module Variateur Mural est conçu pour contrôler l'allumage et l'extinction des luminaires de votre maison.
L'appareil peut également fournir une fonction de variateur qui est uniquement compatible avec les
ampoules. À une tension de 230 V, ce module peut supporter jusqu'à 300 Watts en charge résistive ou
incandescente, ou 200 Watts de charge fluorescente.
Aperçu du produit
Contact de commutation
Raccordement à un Réseau Z-Wave™
Sur l'appareil vous pouvez trouver un bouton de raccordement qui est utilisé pour gérer les fonctions
d'inclusion, d'exclusion et de réinitialisation. Lors du premier raccordement au courant électrique, la LED
s'allumera et s'éteindra alternativement et en continu, indiquant qu'un ID de nœud n'a pas été attribué à
l'appareil, et qu'il ne peut pas fonctionner avec un autre appareil Z-Wave™ pour le moment. L'appareil prend
en charge la fonction d'Auto Inclusion lorsqu'il est relié au courant et qu'aucune ID de nœud n'est stocké en
mémoire.
Auto Raccordement
Le module peut exécuter automatiquement la fonction d'inclusion lorsque...
1. L'appareil est raccordé au courant pour la première fois et qu'aucun ID de nœud n'a été stocké dans le
module.
2. Une réinitialisation a été effectuée avec succès et que l'ID de nœud a été effacé.
Note : L'Auto Inclusion dure environ 4 minutes. Contrairement à la procédure d' « inclusion » exposée dans
le tableau ci-dessous, l'exécution de l'Auto Inclusion est automatique et ne nécessite donc pas d'appuyer
sur le bouton de raccordement.
Témoin LED
Bouton de raccordement
Bornes de
connexion
Action / Statut Description
Pas d'ID de nœud Le contrôleur n'a pas alloué d'ID de nœud à l'unité
L'appareil est raccordé au courant pour la première fois et
Auto Raccordement aucune ID de nœud n'a été stocké dans le module, ou
après une réinitialisation.
1. Mettez le Contrôleur Z-Wave en mode inclusion.
2. Appuyez trois fois sur le bouton de raccordement en
Inclusion
moins de 1,5 secondes pour mettre l'unité en mode
inclusion.
1. Mettez le Contrôleur Z-Wave en mode exclusion.
2. Appuyez trois fois sur le bouton de raccordement en
Exclusion
moins de 1,5 secondes pour mettre l'unité en mode
d'exclusion.
1. Appuyez trois fois sur le bouton de raccordement en
moins de1,5 secondes pour mettre l'unité en mode
Réinitialisation (cette
d'exclusion.
procédure doit
2. Une seconde après l'étape 1, appuyez à nouveau sur
uniquement être
le bouton de raccordement et maintenez-le enfoncé
utilisée lorsque le
jusqu'à ce que la LED s'éteigne (environ 5 secondes).
contrôleur réseau
3. L'ID de nœud est exclue. L'appareil est remis en
primaire est inopérant)
configuration d'usine et se mettra en mode d'Auto
Raccordement durant 4 minutes.
ø Les résultats de réussite ou d'échec dans l'exclusion ou le raccordement de l'ID de nœud peuvent
être visualisés dans le Contrôleur.
Précautions de sécurité & Mise en place
l Évitez d'installer l'appareil durant un orage ou une tempête.
l Assurez-vous d'isoler ou de couper la source de courant avant la mise en place ou la maintenance.
Assurez-vous que le circuit électrique d'alimentation est protégé par un disjoncteur 16 ampères ou un
l
fusible équivalent adéquat.
IMPORTANT
La mise en place doit être réalisée par des techniciens qualifiés et formés aux standards électriques
concernant l'appareil et son installation correcte. Veuillez noter que le Module Variateur Mural est
conçu pour être installé dans une boite d'encastrement d'interrupteur mural pour fonctionner.
Vérifiez les réglementations locales qui s'appliquent à votre situation. Si le réseau électrique de la
maison est conçu en aluminium, consultez un électricien à propos des méthodes de raccordement
correctes.
Avant de procéder à la mise en place, COUPEZ LE COURANT DU CIRCUIT D'ÉCLAIRAGE AU
NIVEAU DU DISJONCTEUR OU BOÎTE À FUSIBLES POUR ÉVITER UNE ÉLECTROCUTION.
Le Module Variateur Mural prend en charge les connexions à deux câbles et les connexions à 3 câbles.
Étudiez les schémas suivant et mettez en place le câblage en conséquence.
- 1 -
Témoin LED
Allumé 2
secondes, éteint 2
secondes.
