MHZ MOTORISATION POWERVIEW Notice D'utilisation

Contrôler la lumière avec simplicité
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

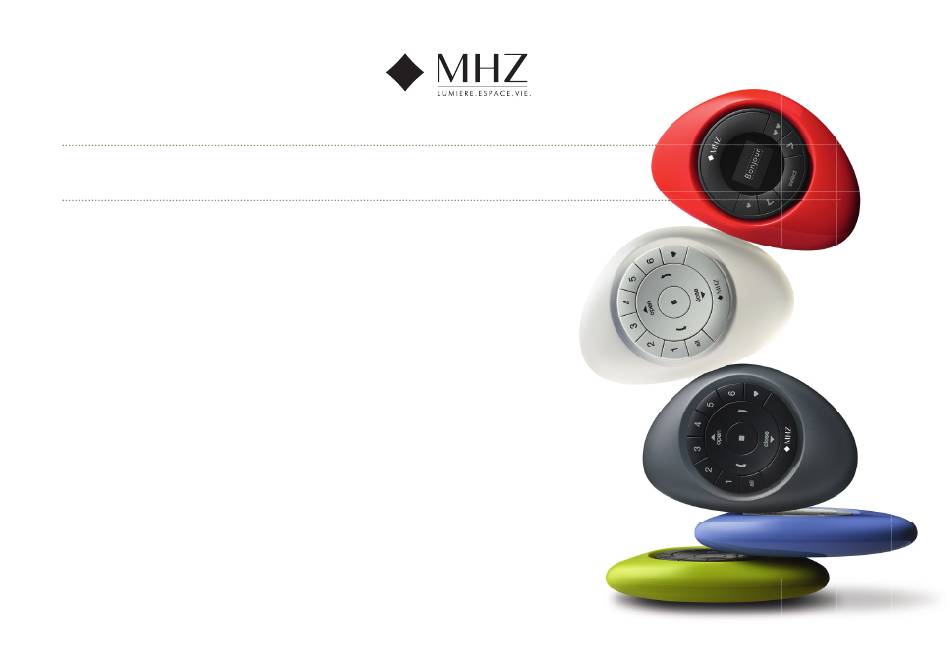

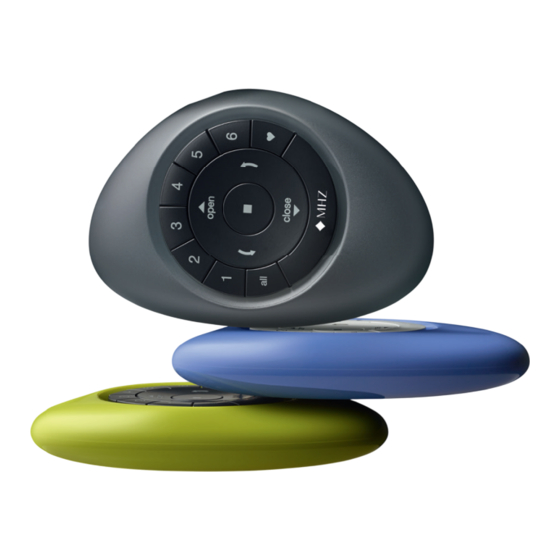

MOTORISATION POWERVIEW ®
Contrôler la lumière avec simplicité
Notice d'utilisation
et de programmation

Publicité

Table des Matières
loading

Sommaire des Matières pour MHZ MOTORISATION POWERVIEW

  • Page 1 MOTORISATION POWERVIEW ® Contrôler la lumière avec simplicité Notice d’utilisation et de programmation...
  • Page 2 Les illustrations du produit sont des représentations graphiques qui peuvent différer de l’original. Les illustrations de l’application peuvent différer en fonction de l’état de fonctionnement et de la version.
  • Page 3 Table des matières / Notice d’utilisation Étape par étape STORES ENROULEURS 18 V ET 230 V Manœuvre par télécommande Montage de la protection solaire Manœuvre sans télécommande Les composants du PowerView® Connecter les télécommandes 11-13 STORE PLISSÉ ET DUETTE® Dupliquer la télécommande 14-15 Manœuvre par télécommande Ajouter une protection solaire à...

  • Page 4: Table Des Matières

    Table des matières / Notice de programmation STORE VÉNITIEN STORE ENROULEUR 230 V Réglage d’usine Réglage d’usine Connecter une télécommande à une protection solaire Connecter une télécommande à une protection solaire 55-56 Vérifier le sens de manœuvre Vérifier et modifier le sens de manœuvre 57-58 Régler les fins de course 34-38...
  • Page 5 Table des matières / Notice de programmation STORE À BANDES VERTICALES Réglage d’usine Connecter une télécommande à une protection solaire Vérifier le sens de manœuvre Régler les fins de course 77-81 Réinitialiser le réseau Voyant témoin LED du moteur 83-84...
  • Page 6 STORES ENROULEURS 18 V ET 230 V Manœuvre par télécommande Manœuvre sans télécommande Sélectionnez un seul canal ou tous les canaux en même temps 18 V 230 V (touches 1 – 6 ou touche ALL). La touche de canal sélectionnée s’allume alors. Appuyez sur la touche CLOSE pour abaisser le store enrouleur.
  • Page 7 STORE PLISSÉ ET DUETTE® Manœuvre par télécommande Manœuvre sans télécommande Sélectionnez un seul canal ou tous les canaux en même temps (touches 1 – 6 ou touche ALL). La touche de canal sélectionnée s’allume alors. Appuyez sur la touche CLOSE pour abaisser le store plissé. Appuyez sur la touche OPEN pour remonter le store plissé.

  • Page 8: Store Vénitien

    STORE VÉNITIEN Manœuvre par télécommande Manœuvre sans télécommande Sélectionnez un seul canal ou tous les canaux en même temps Touche moteur (touches 1 – 6 ou touche ALL). La touche de canal sélectionnée s’allume alors. Appuyez sur la touche CLOSE pour abaisser le store vénitien.

  • Page 9: Store À Bandes Verticales

    STORE À BANDES VERTICALES Manœuvre par télécommande Manœuvre sans télécommande Manœuvre sans télécommande Sélectionnez un seul canal ou tous les canaux en même temps (touches 1 – 6 ou touche ALL). La touche de canal sélectionnée s’allume alors. Appuyez sur la touche CLOSE pour fermer le store à bandes verticales.
  • Page 10 Étape par étape ÉTAPE Montage de la protection solaire Assurez-vous que votre protection solaire a été installée correctement et que le raccordement à une alimentation Support mural avec électrique (accu ou prise secteur) est garanti. Télécommande Pebble® télécommande ÉTAPE Les composants du PowerView® En fonction de votre commande, ce pack comprend une ou Nuit plusieurs télécommandes (avec Pebble®...
  • Page 11 Étape par étape ÉTAPE Connecter les télécommandes Si vous avez une seule télécommande, poursuivez directement avec l’étape 5. En connectant les télécommandes PowerView®, assurez-vous que toutes les télécommandes sont intégrées dans le même réseau PowerView®. Cette étape est importante pour assurer une installation sans problème du système PowerView®.
  • Page 12 Étape par étape TÉLÉCOMMANDE  2 Enlevez le cache arrière si nécessaire Laissez les piles à leur place. TÉLÉCOMMANDE 2 Maintenez la touche P enfoncée pendant six secondes Les touches des canaux sur la face avant s’allument une première fois lorsque vous appuyez et s’allument une deu- xième fois après six secondes.
  • Page 13 Étape par étape TÉLÉCOMMANDE 2 Vous avez une troisième ou quatrième télécommande ? Fermez le cache arrière Prenez une des deux télécommandes précédentes et nommez-la « Télécommande 1 ». Prenez votre troisième télécommande et nommez-la « Télécommande 2 ». Retournez maintenant à TÉLÉCOMMANDE 1 l’étape 3.2 et commencez à partir de là. Appuyez sur la touche STOP pendant six secondes Maintenez la touche enfoncée jusqu’à...
  • Page 14 Étape par étape ÉTAPE Dupliquer la télécommande Prenez deux télécommandes et nommez-les « Télécommande 1 » et « Télécommande 2 » TÉLÉCOMMANDE 2 Télécommande 1 Télécommande 2 Enlevez le cache arrière si nécessaire Laissez les piles à leur place. Maintenez la touche P enfoncée pendant six secondes. (Les touches des canaux sur la face avant s’allument une Touche P première fois lorsque vous appuyez et une deuxième fois après six secondes)
  • Page 15 Étape par étape TÉLÉCOMMANDE 2 Appuyez sur la touche ALL et maintenez-la enfoncée TÉLÉCOMMANDE 1 Appuyez sur la touche STOP et relâchez-la à nouveau. (En guise de confirmation, les touches des canaux de la télécommande cible clignotent 2 fois) TÉLÉCOMMANDE 2 Relâchez la touche ALL. TÉLÉCOMMANDE 1 Si la Télécommande 1 clignote toujours, appuyez sur la touche STOP pendant six secondes.
  • Page 16 Étape par étape ÉTAPE Ajouter une protection solaire à la télécommande Ouvrir Une télécommande peut manœuvrer jusqu’à six groupes de stores différents (touches des canaux 1 – 6). À l’aide des instructions suivantes, Canal 1 affectez le canal 1 à un store. Si vous le souhaitez, il est tout à fait Stop possible d’utiliser un autre numéro de canal.
  • Page 17 Étape par étape Maintenez la touche STOP enfoncée pendant six secondes Le voyant de la télécommande commence alors à clignoter. Appuyez sur la touche de canal 1 ou sur la touche de canal souhaitée (1 – 6) Le canal souhaité est activé sur votre télécommande. Maintenez la touche moteur enfoncée Cette combinaison de touches doit être exécutée en moins...
  • Page 18 Étape par étape ÉTAPE Raccorder le hub Le hub est en option au moment de l’achat. Si votre pack Power- View® ne comprend pas de hub, vous pouvez passer directement à la section « Autres actions » à partir de la page 23. Branchez le hub au câble d’alimentation électrique USB.
  • Page 19 Étape par étape Connecter le hub avec un routeur Téléchargez l’application PowerView : CONNEXION VIA WI-FI : Ouvrez l’application PowerView® sur votre smartphone ou votre tablette. Suivez les instructions affichées à l’écran afin de connecter le hub à votre réseau Wi-Fi. Une fois que le hub est connecté au réseau domestique, il s’allume en magenta pour indiquer qu’il est prêt.
  • Page 20 Étape par étape Observez le voyant au niveau du hub. Vous pouvez lire l’état de l’appareil grâce à la LED : Elle s’allume en bleu clair : Elle s’allume en bleu foncé en continu : L’appareil est branché. Le hub est connecté au réseau PowerView®. Elle clignote en bleu : Elle clignote en bleu foncé : Le hub démarre.
  • Page 21 Étape par étape ÉTAPE Installer le répéteur Branchez le répéteur sur la prise La LED clignote en orange. Cela signifi e que le répéteur est alimenté en électricité, mais qu’il n’a pas encore été ajouté à un réseau PowerView®. • Il ne faut pas installer plus de six répéteurs. •...
  • Page 22 Étape par étape Connecter des répéteurs à un réseau PowerView® (via la télécommande PowerView®) Appuyez sur la touche STOP de la télécommande et maintenez-la enfoncée. Les voyants de la télécommande commencent à clignoter. Utilisez la même télécommande que celle que vous avez utilisée pour configurer votre réseau PowerView®.
  • Page 23 Étape par étape AUTRES ACTIONS Votre réseau PowerView® est à présent programmé et peut être personnalisé selon vos besoins. Suivez les étapes de ce chapitre. Ouvrir MANŒUVRER UN STORE Canal 1 Pour l’instruction suivante, recherchez sur votre télécommande Stop la touche OPEN, la touche de canal 1, les touches STOP, Tous ALL et...
  • Page 24 Étape par étape RÉGLAGE D’UNE POSITION FAVORITE Pour l’instruction suivante, recherchez sur votre télécommande la touche  STOP et la touche  FAVORIS. Stop Favoris La touche moteur se trouve sur votre protection solaire. L’emplacement de la touche moteur sur les stores varie selon les modèles.
  • Page 25 Étape par étape 1 Déplacez votre protection solaire jusqu’à votre position favorite. Utilisez pour cela la touche OPEN, la touche CLOSE et la touche STOP pour déplacer le store. 2 Maintenez la touche STOP enfoncée pendant six secondes Le voyant de la télécommande commence à clignoter. 3 Maintenez la touche moteur enfoncée Cette combinaison de touches doit être exécutée en moins...
  • Page 26 Étape par étape DÉPLACER LA PROTECTION SOLAIRE JUSQU’À LA POSITION FAVORITE Pour l’instruction suivante, recherchez sur votre télécommande la touche de canal 1, la touche FAVORIS et la touche ALL. Canal 1 Favoris Voici comment amener à la position favorite tous les stores qui Tous sont affectés à...
  • Page 27 Étape par étape SUPPRIMER UN STORE D’UN GROUPE DE LA TÉLÉCOMMANDE Avec cette étape, une protection solaire est supprimée de votre télécommande. Elle n’est toutefois pas supprimée du réseau PowerView®. Canal 1 Stop Pour cette étape, utilisez la touche de canal 1, la touche  STOP et la touche  CLOSE de votre télécommande.
  • Page 28 Étape par étape 1 Maintenez la touche STOP enfoncée pendant six secondes Le voyant de la télécommande commence à clignoter. 2 Appuyez brièvement sur la touche de canal 1 Le canal 1 est maintenant activé. 3 Maintenez la touche moteur enfoncée Cette combinaison de touches doit être exécutée en moins 4 Appuyez simultanément sur la touche CLOSE...
  • Page 29 Étape par étape METTRE EN PLACE DES SCÉNARIOS AVEC LE CONTRÔLEUR DE SCÉNARIOS Les scénarios défi nis avec l’application sont appliqués avec le contrôleur de scénario sur les stores. 1 Lancez l’application et ouvrez le menu 2 Dans le menu, sélectionnez le contrôleur de scénarios Suivez ensuite les instructions de l’application.
  • Page 30 POWERVIEW® Programmation avec télécommande Notice de programmation uniquement pour le personnel qualifié formé !

  • Page 31: Réglage D'usine

    STORE VÉNITIEN 1. RÉGLAGE D’USINE À la livraison, la télécommande et le hub ne sont pas connectés. Les fins de course et le moteur sont déjà préréglés en usine. Si, avant une reprogrammation, le réglage du 1.1.1 moteur est inconnu, effectuez les étapes suivantes. Vérification du type de moteur Le moteur peut être programmé...

  • Page 32: Connecter Une Télécommande À Une Protection Solaire

    2. CONNECTER UNE TÉLÉCOMMANDE À UNE PROTECTION SOLAIRE Avec une télécommande PowerView®, jusqu’à six canaux individuels peuvent être utilisés par le store (touches 1 – 6 dans la partie supérieure de la télécommande). Les instructions suivantes permettent d’attribuer un store à un canal. Attention : les étapes 2.4 et 2.5 doivent être effectuées en moins de trois secondes ! Cherchez la touche moteur sur votre store.

  • Page 33: Vérifier Le Sens De Manœuvre

    3. VÉRIFIER LE SENS DE MANŒUVRE 3.1.1 3.1.2 Attention : la modification du sens de manœuvre n’est possible que lorsque le moteur est connecté pour la première fois ou lorsque les fins de course ont été réinitialisés. Avant de programmer les fins de course, le sens de manœuvre doit être vérifié...

  • Page 34: Régler Les Fins De Course

    4. RÉGLER LES FINS DE COURSE 4.1.1 4.1.2 En principe, que vous commenciez par le fin de course haut ou bas ne fait aucune différence. Dans ce manuel, nous commençons par le fin de course haut. Fin de course haut 4.1.1 Maintenez la touche moteur enfoncée.
  • Page 35 Attention : 4.1.8 et 4.1.9 doivent être effectuées en moins de trois secondes ! 4.1.8 4.1.9 Remarque : la télécommande quittera automatiquement le mode programmation après 20 secondes. 4.1.8 Maintenez la touche moteur enfoncée. 4.1.9 Appuyez simultanément sur la touche OPEN. Le store effectuera un bref 4.1.10 Relâchez la touche moteur.
  • Page 36 Fin de course bas 4.2.1 4.2.2 Remarque : assurez-vous que le canal souhaité est sélectionné sur la télécommande. 4.1.13 Maintenez la touche moteur enfoncée. 4.1.14 Appuyez simultanément sur la touche CLOSE de la télécommande. 4.1.15 Relâchez la touche moteur. Le store effectuera un bref 4.1.16 Utilisez les touches OPEN, STOP et CLOSE pour amener le store aller-retour.
  • Page 37 4.1.20 Relâchez la touche moteur. 4.2.8 4.2.9 4.1.21 Si les touches de la télécommande continuent à clignoter, celle-ci est encore en mode programmation. Appuyez alors sur la touche STOP pendant six secondes afin de quitter le mode programmation. Remarque : la télécommande quittera automatiquement le mode programmation après 20 secondes.
  • Page 38 Réinitialiser les fins de course (sans accu) 4.3.2 La procédure suivante supprime tous les réglages des fins de course dans la mémoire du moteur. Elle ne supprime ni l’ID du réseau ni les attributions du canal. La réinitialisation des fins de course empêchera la télécommande ou l’application PowerView®...

  • Page 39: Régler La Position Favorite

    5. RÉGLER LA POSITION FAVORITE La position favorite est automatiquement réglée à l’horizontale. Attention : suivez ces étapes uniquement si le réglage de la position favorite n’est pas satisfaisant. Cherchez la touche moteur sur votre store. Appuyez sur la touche de canal souhaitée. Appuyez sur la touche CLOSE pour que le store s’abaisse entièrement.
  • Page 40 Définissez la position d’inclinaison maximale des lames. Pour ce faire, utilisez les deux touches fléchées et la touche STOP. FLÈCHE du haut Attention : ne définissez aucune touche de canal (1 – 6) sur la télécommande ! STOP FLÈCHE du bas Maintenez la touche STOP de la télécommande enfoncée pendant six secondes. 5.6 a 5.6 b Les lames commencent à...
  • Page 41 Attention : les deux étapes suivantes doivent être effectuées en moins de trois secondes ! Maintenez la touche moteur du store enfoncée. Appuyez sur la touche fléchée de droite. 5.10 Relâchez la touche moteur. 5.11 Si les touches de la télécommande continuent à clignoter, celle-ci est encore en mode programmation.

  • Page 42: Réinitialiser Le Réseau

    6. RÉINITIALISER LE RÉSEAU La procédure suivante supprime toutes les données réseau qui sont enregistrées dans le moteur, y compris l’ID du réseau et l’attribution du canal. Les positions des fins de course ne sont pas supprimées par cette procédure. La réinitialisation des données réseau empêchera la télécommande ou l’application PowerView®...

  • Page 43: Voyant Témoin Led Du Moteur

    7. VOYANT TÉMOIN LED DU MOTEUR Le voyant témoin du moteur indique le statut du moteur. Le voyant peut s’allumer en ROUGE ou en VERT. Aperçu des combinaisons possibles. La LED clignote après la mise en marche La LED clignote pendant le fonctionnement sur accu ou sur réseau Démarrage / Redémarrage Niveau de l’accu faible (< 11,0 V).
  • Page 44 Séquences de déplacement Un déplacement bref (1 × vers le haut, 1 × vers le bas) Action confirmée Deux déplacements brefs – Action refusée Aucun fin de course réglé Fin de course bas non valide Fin de course haut non valide Trois déplacements brefs Action refusée lors du réglage du fin de course haut : le fin de course n’a pas pu...

  • Page 45: Store Enrouleur 18 V

    STORE ENROULEUR 18 V 1. RÉGLAGE D’USINE À la livraison, la télécommande et le hub ne sont pas connectés. Les fins de course et le moteur sont déjà préréglés en usine. Si, avant une reprogrammation, le réglage du moteur est inconnu, effectuez les étapes suivantes.

  • Page 46: Connecter Une Télécommande À Une Protection Solaire

    2. CONNECTER UNE TÉLÉCOMMANDE À UNE PROTECTION SOLAIRE OPEN Avec une télécommande PowerView®, jusqu’à six canaux individuels peuvent être Canal 1 utilisés par le store (touches 1 – 6 dans la partie supérieure de la télécommande). STOP Les instructions suivantes permettent d’attribuer un store à un canal. Attention : les étapes 2.4 et 2.5 doivent être effectuées en moins de trois secondes ! Cherchez la touche moteur sur votre store.

  • Page 47: Vérifier Le Sens De Manœuvre

    3. VÉRIFIER LE SENS DE MANŒUVRE 3.1.1 3.1.2 Mettre le moteur en mode programmation Attention : les étapes 3.1.1 et 3.1.2 doivent être effectuées en moins de trois secondes ! 3.1.1 Maintenez la touche moteur enfoncée. Le store effectuera un bref 3.1.2 Appuyez sur la touche OPEN de la télécommande. aller-retour Remarque : assurez-vous que le canal souhaité...

  • Page 48: Régler Les Fins De Course

    4. RÉGLER LES FINS DE COURSE 4.1.1 4.1.2 En principe, que vous commenciez par le fin de course haut ou bas ne fait aucune différence. Dans ce manuel, nous commençons par le fin de course haut. Fin de course haut Le store effectuera un bref Remarque : assurez-vous que le canal souhaité...
  • Page 49 Attention : 4.1.6 et 4.1.7 doivent être effectuées en moins de trois secondes ! 4.1.6 4.1.7 Remarque : la télécommande quittera automatiquement le mode programmation après 20 secondes. 4.1.6 Maintenez la touche moteur enfoncée. 4.1.7 Appuyez sur la touche OPEN. Le store effectuera un bref aller-retour.
  • Page 50 Fin de course bas 4.2.1 4.2.2 Remarque : assurez-vous que le canal souhaité est sélectionné sur la télécommande. 4.2.1 Maintenez la touche moteur enfoncée. 4.2.2 Appuyez sur la touche CLOSE de la télécommande. 4.2.3 Relâchez la touche moteur. Le store effectuera un bref 4.2.4 Utilisez les touches OPEN, STOP et CLOSE pour amener le store jusqu’à...
  • Page 51 Attention : 4.2.6 et 4.2.7 doivent être effectuées en moins de trois secondes ! 4.2.6 4.2.7 4.2.6 Maintenez la touche moteur enfoncée. 4.2.7 Appuyez sur la touche CLOSE. 4.2.8 Relâchez la touche moteur. 4.2.9 Si les touches de la télécommande continuent à clignoter, celle-ci est encore en mode programmation.
  • Page 52 Réinitialiser les fins de course. 4.3.2 La procédure suivante supprime tous les réglages des fins de course dans la mémoire du moteur. Elle ne supprime ni l’ID du réseau ni les attributions du canal. La réinitialisation des fins de course empêchera la télécommande ou l’application PowerView® de manœuvrer une protection solaire jusqu’à...

  • Page 53: Réinitialiser Le Réseau

    5. RÉINITIALISER LE RÉSEAU La procédure suivante supprime toutes les données réseau qui sont enregistrées dans le moteur, y compris l’ID du réseau et l’attribution du canal. Les positions des fins de course ne sont pas supprimées par cette procédure. La réinitialisation des données réseau empêchera la télécommande ou l’application PowerView®...

  • Page 54: Voyant Témoin Led Du Moteur

    6. VOYANT TÉMOIN LED DU MOTEUR Le voyant témoin du moteur indique le statut du moteur. Le voyant peut s’allumer en ROUGE, ORANGE ou en VERT. Aperçu des combinaisons possibles. Pour 230 V sans LED La LED clignote après la mise en marche La LED clignote pendant le fonctionnement sur accu Démarrage / Redémarrage Niveau de l’accu faible (< 11,0 V).

  • Page 55: Store Enrouleur 230 V

    STORE ENROULEUR 230 V OPEN Attention : les installations dans la plage des 230 V ne peuvent être effectuées que par Canal 1 du personnel qualifié et formé. Ne pas mettre sous tension tant que tous les STOP travaux de montage ne sont pas terminés. 1.
  • Page 56 Relâchez la touche moteur. Le store effectuera deux brefs allers-retours pour indiquer que la touche de canal souhaitée a été attribuée. Si les touches de la télécommande continuent à clignoter, celle-ci est encore en mode programmation. Maintenez alors la touche STOP enfoncée pendant quatre secondes afin de quitter le mode programmation.

  • Page 57: Vérifier Et Modifier Le Sens De Manœuvre

    3. VÉRIFIER ET MODIFIER LE SENS DE MANŒUVRE 3.1.1 Attention : la modification du sens de manœuvre n’est possible que lorsque le moteur est connecté pour la première fois ou lorsque les fins de course ont été réini- tialisés. Avant de programmer les fins de course, le sens de manœuvre doit être vérifié...
  • Page 58 Vérifier et confirmer le sens de manœuvre 3.2.1 Attention : les étapes 3.2.1 et 3.2.2 doivent être exécutées directement l’une après l’autre pour éviter tout dommage mécanique. 3.2.1 Appuyez sur la touche fléchée de gauche pour vérifier le sens de manœuvre. 3.2.2 A) Si le store se déplace vers le haut, le sens de manœuvre n’est pas correct. Appuyez immédiatement sur la touche STOP et répétez les étapes 3.1.1 à...

  • Page 59: Régler Les Fins De Course

    4. RÉGLER LES FINS DE COURSE 4.1.1 4.1.2 En principe, que vous commenciez par le fin de course haut ou bas ne fait aucune OPEN différence. Dans ce manuel, nous commençons par le fin de course haut. STOP Remarque : il est important que la toile soit bien enroulée autour de l’axe d’enroulement. CLOSE Fin de course haut 4.1.1 À...
  • Page 60 Attention : 4.1.6 et 4.1.7 doivent être effectuées en moins de trois secondes ! 4.1.6 4.1.7 Remarque : la télécommande quittera automatiquement le mode programmation après 20 secondes. 4.1.6 Relâchez la touche moteur. 4.1.7 Si les touches de la télécommande continuent à clignoter, celle-ci est encore en mode programmation.
  • Page 61 4.2 Fin de course bas 4.2.1 4.2.2 4.2.1 À l’aide de la touche moteur, amenez le store au point bas souhaité. OPEN STOP 4.2.2 Utilisez les touches OPEN, STOP et CLOSE pour régler avec précision CLOSE le fin de course bas. 4.2.3 Maintenez la touche STOP enfoncée pendant six secondes.
  • Page 62 5. RÉINITIALISER LES FINS DE COURSE. 5.1.1 5.1.2 Réinitialiser le fin de course haut. 5.1.1 Assurez-vous qu’aucun canal n’est sélectionné sur la télécommande. Attention : les étapes 5.1.2 et 5.1.3 doivent être effectuées en moins de trois secondes ! 5.1.2 Maintenez la touche moteur enfoncée. 5.1.3 5.1.4 5.1.3 Appuyez sur la touche OPEN.

  • Page 63: Réinitialiser Le Réseau

    6. RÉINITIALISER LE RÉSEAU La procédure suivante supprime toutes les données réseau qui sont enregistrées dans le moteur, y compris l’ID du réseau et l’attribution du canal. Les positions des fins de course ne sont pas supprimées par cette procédure. La réinitialisation des données réseau empêchera la télécommande ou l’application PowerView®...

  • Page 64: Store Plissé Et Duette

    Store plissé et DUETTE® 1. RÉGLAGE D’USINE À la livraison, la télécommande et le hub ne sont pas connectés. Les fins de course et le moteur sont déjà préréglés en usine. Si, avant une reprogrammation, le réglage du moteur est inconnu, effectuez 1.1.1 les étapes suivantes.

  • Page 65: Connecter Une Télécommande À Une Protection Solaire

    2. CONNECTER UNE TÉLÉCOMMANDE À UNE PROTECTION SOLAIRE Une télécommande PowerView® permet de manœuvrer jusqu’à six groupes individuels de stores (touches 1 – 6 dans la partie supérieure de la télécommande). Les instructions suivantes permettent d’attribuer un store à un groupe. Attention : les étapes 2.4 et 2.5 doivent être effectuées en moins de trois secondes ! Maintenir la touche enfoncée Cherchez la touche moteur sur votre store.

  • Page 66: Vérifier Le Sens De Manœuvre

    3. VÉRIFIER LE SENS DE MANŒUVRE 3.1.1 3.1.2 Attention : la modification du sens de manœuvre n’est possible que lorsque le moteur est connecté pour la première fois ou lorsque les fins de course ont été réini- tialisés. Avant de programmer les fins de course, le sens de manœuvre doit être vérifié...

  • Page 67: Régler Les Fins De Course

    4. RÉGLER LES FINS DE COURSE 4.1.1 4.1.2 En principe, que vous commenciez par le fin de course haut ou bas ne fait aucune différence. Dans ce manuel, nous commençons par le fin de course haut. Fin de course haut 4.1.1 Maintenez la touche moteur enfoncée.
  • Page 68 Attention : 4.1.8 et 4.1.9 doivent être effectuées en moins de trois secondes ! 4.1.8 4.1.9 Remarque : la télécommande quittera automatiquement le mode programmation après 20 secondes. 4.1.8 Maintenez la touche moteur enfoncée. 4.1.9 Appuyez simultanément sur la touche OPEN. Le store effectuera un bref aller-retour.
  • Page 69 Fin de course bas 4.2.1 4.2.2 Remarque : assurez-vous que le canal souhaité est sélectionné sur la télécommande. 4.1.13 Maintenez la touche moteur enfoncée. 4.1.14 Appuyez simultanément sur la touche CLOSE de la télécommande. 4.1.15 Relâchez la touche moteur. Le store effectuera un bref 4.1.16 Utilisez les touches OPEN, STOP et CLOSE pour amener le store jusqu’à...
  • Page 70 4.1.20 Relâchez la touche moteur. 4.2.8 4.2.9 4.1.21 Si les touches de la télécommande continuent à clignoter, celle-ci est encore en mode programmation. Appuyez alors sur la touche STOP pendant six secondes afin de quitter le mode programmation. Remarque : la télécommande quittera automatiquement le mode programmation après 20 secondes.

  • Page 71: Réinitialiser Le Réseau

    5. RÉINITIALISER LE RÉSEAU La procédure suivante supprime toutes les données réseau qui sont enregistrées dans le moteur, y compris l’ID du réseau et l’attribution du canal. Les positions des fins de course ne sont pas supprimées par cette procédure. La réinitialisation des données réseau empêchera la télécommande ou l’application PowerView®...

  • Page 72: Voyant Témoin Led Du Moteur

    6. VOYANT TÉMOIN LED DU MOTEUR Le voyant témoin du moteur indique le statut du moteur. Le voyant peut s’allumer en ROUGE ou en VERT. Aperçu des combinaisons possibles. La LED clignote après la mise en marche Réinitialiser le réseau via la touche moteur (type de store : store plissé...
  • Page 73 Séquences de déplacement Un déplacement bref (1 × vers le haut, 1 × vers le bas) Action confirmée Deux déplacements brefs – Action refusée Aucun fin de course réglé Fin de course bas non valide Fin de course haut non valide Trois déplacements brefs Action refusée lors du réglage du fin de course haut : le fin de course n’a pas pu être réglé, car le rail supérieur n’a pas été...
  • Page 74 STORE À BANDES VERTICALES 1. RÉGLAGE D’USINE À la livraison, la télécommande et le hub ne sont pas connectés. Les fins de course et le moteur sont déjà préréglés en usine. Si, avant une reprogrammation, le réglage du moteur est inconnu, effectuez 1.1.1 les étapes suivantes.
  • Page 75 2. CONNECTER UNE TÉLÉCOMMANDE À UNE PROTECTION SOLAIRE Une télécommande PowerView® permet de manœuvrer jusqu’à six groupes individuels de stores (touches 1 – 6 dans la partie supérieure de la télécommande). Les instructions suivantes permettent d’attribuer un store à un groupe. Attention : les étapes 2.4 et 2.5 doivent être effectuées en moins de trois secondes ! Cherchez la touche moteur sur votre store.
  • Page 76 3. VÉRIFIER LE SENS DE MANŒUVRE 3.1.1 3.1.2 Attention : la modification du sens de manœuvre n’est possible que lorsque le moteur est connecté pour la première fois ou lorsque les fins de course ont été réini- tialisés. Avant de programmer les fins de course, le sens de manœuvre doit être vérifié...
  • Page 77 4. RÉGLER LES FINS DE COURSE 4.1.1 4.1.2 En principe, que vous commenciez par la position finale d’ouverture ou de fermeture des bandes verticales ne fait aucune différence. Dans ce manuel, nous commençons par la position finale d’ouverture. Fin de course en position d’ouverture des bandes Le store se déplacera une 4.1.1 Maintenez la touche moteur enfoncée.
  • Page 78 Attention : 4.1.6 et 4.1.7 doivent être effectuées en moins de trois secondes ! 4.1.7 4.1.8 Remarque : la télécommande quittera automatiquement le mode programmation après 20 secondes. 4.1.7 Maintenez la touche moteur enfoncée. 4.1.8 Appuyez simultanément sur la touche OPEN. Le store se déplacera une fois 4.1.9 Relâchez la touche moteur.
  • Page 79 Fin de course en position de fermeture des bandes 4.2.1 4.2.2 Remarque : assurez-vous que le canal souhaité est sélectionné sur la télécommande. 4.2.1 Maintenez la touche moteur enfoncée. 4.2.2 Appuyez simultanément sur la touche CLOSE de la télécommande. 4.2.3 Relâchez la touche moteur. Le store se déplacera une fois brièvement.
  • Page 80 4.2.8 Relâchez la touche moteur. 4.2.8 4.2.9 4.2.9 Si les touches de la télécommande continuent à clignoter, celle-ci est encore en mode programmation. Appuyez alors sur la touche STOP pendant six secondes afin de quitter le mode programmation. Remarque : la télécommande quittera automatiquement le mode programmation après 20 secondes.
  • Page 81 Réinitialiser les fins de course. 4.3.1 4.3.2 La procédure suivante supprime tous les réglages des fins de course dans la mémoire du moteur. Elle ne supprime ni l’ID du réseau ni les attributions du canal. La réinitialisation des fins de course empêchera la télécommande ou l’application PowerView® de manœuvrer une protection solaire jusqu’à...
  • Page 82 5. RÉINITIALISER LE RÉSEAU La procédure suivante supprime toutes les données réseau qui sont enregistrées dans le moteur, y compris l’ID du réseau et l’attribution du canal. Les positions des fins de course ne sont pas supprimées par cette procédure. La réinitialisation des données réseau empêchera la télécommande ou l’application PowerView®...
  • Page 83 6. VOYANT TÉMOIN LED DU MOTEUR Le voyant témoin du moteur indique le statut du moteur. Le voyant peut s’allumer en ROUGE ou en VERT. Aperçu des combinaisons possibles. La LED clignote après la mise en marche La LED clignote pendant le fonctionnement sur accu Démarrage / Redémarrage Niveau de l’accu faible (< 11,0 V).
  • Page 84 Séquences de déplacement Un déplacement bref (1 ×) Action confirmée Deux déplacements brefs – Action refusée Aucun fin de course réglé Position finale de fermeture non valide Position finale d’ouverture non valide Trois déplacements brefs Action refusée lors du réglage de la position finale d’ouverture : le fin de course n’a pas pu être réglé, car l’extrémité...
  • Page 85 PowerView® | Notice de programmation...
  • Page 88 Un système révolutionnaire permettant à déplacer automatiquement sans que vous ayez à lever le petit doigt. www.ates-mhz.com...
