Sommaire des Matières pour Extech Instruments VIR50

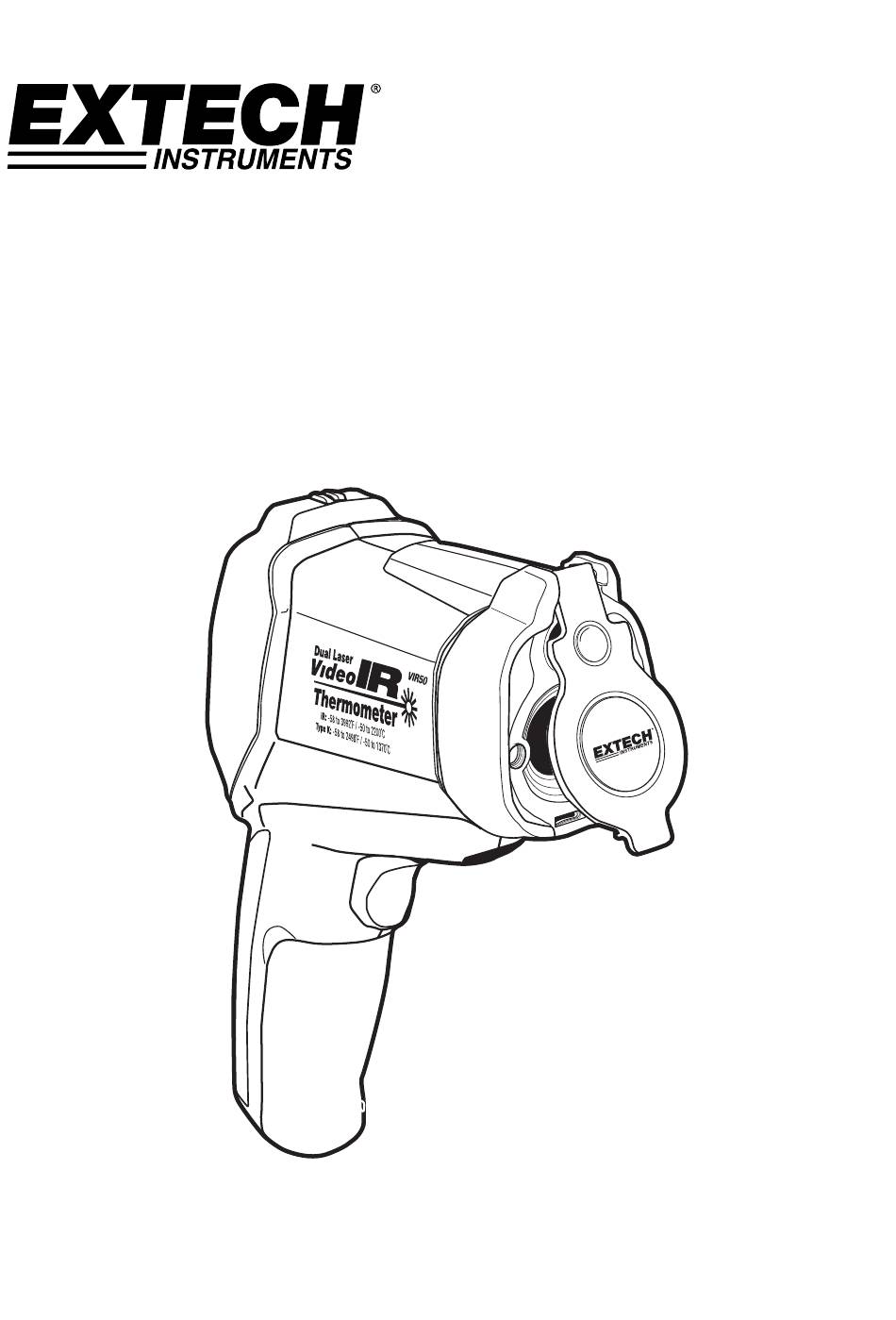

- Page 1 Mode d’emploi Thermomètre cam. vidéo IR à visée laser double MODELE VIR50...
-
Page 2: Caractéristiques
PRODUIT LASER DE CLASSE 2 Conformément aux règlements de : FDA 21 CFR 1040.10 et 1040.11 N'utilisez pas le laser près de gaz explosifs et IEC 60825-1 (2001-08) Edition 1.2 dans des endroits potentiellement explosifs. EN 60825-1:1994/A11:1996/A2:2001/A1:2002 VIR50-EU-FR v2.3 05/14... -
Page 3: Descriptif De L'appareil
Lentille de la caméra Lentilles du thermomètre IR Gâchette de mesure Accumulateur Capuchon de l’accu Stylo – pointeurs à laser Port micro carte mémoire SD N.B. : un montage pour trépied est localisé en bas de la poignée VIR50-EU-FR v2.3 05/14... -
Page 4: Fonctionnement
Symboles de l'affichage Symbole Description Symbole Description Mode vidéo + IR Alarme niveau élevé Mode IR seul Déclenchement de l'alarme niveau élevé Mode du point de Alarme niveau faible rosée Laser Déclenchement de l'alarme niveau faible Scanner Maintien/Pause VIR50-EU-FR v2.3 05/14... - Page 5 ; ensuite appuyez à nouveau sur la touche afin de commencer à enregistrer la vidéo. Pressez la touche ESC pour sortir. Utilisez la touche ▼pour stopper la vidéo. VIR50-EU-FR v2.3 05/14...
-
Page 6: Mode De Température Du Point De Rosée
Dans le mode du point de rosée, l’histogramme en pourcentage indique le relevé le plus proche de la température IR avec la température du point de rosée. À 100 %, les deux valeurs sont identiques. VIR50-EU-FR v2.3 05/14... -
Page 7: Mode De Mémorisation Des Données
A partir de l'écran de l’enregistreur de données, utilisez les touches fléchées pour sélectionner le paramètre de couleur sur COLOR ; ensuite appuyez sur la touche ENTER. Utilisez les touches ▲ et ▼ afin de sélectionner une couleur de ligne et ensuite appuyez sur la touche ENTER pour confirmer. VIR50-EU-FR v2.3 05/14... -
Page 8: Paramètres Des Outils Du Système
Sélectionnez le temps avant que l'écran s'éteint automatiquement Auto power-off Sélectionnez le temps avant la VIR50 s'éteint automatiquement System Default Setting Restaure la VIR50 à ses paramètres par défaut. System Upgrade Met à jour le système via la carte SD VIR50-EU-FR v2.3 05/14... - Page 9 ENTRER pour confirmer. Une fois que le format a été choisi, utilisez les touches ▲ et ▼ pour sélectionner les minutes, les heures et AM / PM (le cas échéant). VIR50-EU-FR v2.3 05/14...
- Page 10 Utilisez les touches ▲ et ▼ pour sélectionner FLASH ou SD CARD, et appuyez sur la touche ENTRER pour confirmer. Sélectionnez ensuite l'espace de travail ou FORMAT, puis appuyez sur la touche ENTRER pour confirmer. Si FORMAT a été enfoncée, cliquez sur OUI ou NON pour confirmer. VIR50-EU-FR v2.3 05/14...
- Page 11 ; appuyez sur la touche ESC pour sortir et enregistrer. Paramétrer la période d’auto arrêt de l’écran Utilisez les touches ▲ et ▼ afin de désactiver ou de sélectionner le temps d’arrêt automatique de l’écran ; appuyez sur la touche ESC pour sortir et enregistrer. VIR50-EU-FR v2.3 05/14...
- Page 12 Sélection du type de mémoire Si il n'y a aucune carte SD présente dans le VIR50 , alors une seule icône bleue s'affiche sur l'écran LCD dans le coin supérieur gauche . Si il ya une carte SD présente , mais la mémoire est utilisée par l'appareil, puis il y aura deux icônes, une puce ( c.-à- bleu activé...
-
Page 13: Paramètres De Mesure
Affiche la température IR la plus élevée (MAX) ou la plus faible (MIN) Average DIF Affiche la température moyenne ou la température IR différentielle Ambient TEMP Affiche la température de l'air et l’humidité relative Dewpoint Wetbulb Affiche le point de rosée et la température de bulbe humide VIR50-EU-FR v2.3 05/14... - Page 14 Utilisez les touches ▲ et ▼ afin d’activer ou de désactiver l'alarme. Si l’alarme sur temp. faible est active, pressez la touche ENTER afin d’ajuster sa valeur ; utilisez les touches ▲ et ▼ pour régler celle-ci. Pressez la touche ENTER pour confirmer et ensuite pressez la touche ESC pour sortir et enregistrer. VIR50-EU-FR v2.3 05/14...
- Page 15 Sélectionnez le paramètre 'Disable' pour désactiver et ainsi éviter que l'écran CL affiche la température de type K. Couleur Utilisez les touches ▲ et ▼ sélectionner une autre couleur . Appuyez sur la touche ESC pour quitter et enregistrer . VIR50-EU-FR v2.3 05/14...
-
Page 16: Mode De Paramétrage De La Mémoire
ENTER pour supprimer une image, une vidéo ou un registre. Utilisez la touche ▲ pour confirmer la suppression et presser la touche ▼ pour annuler la suppression. Elément Description Picture Affiche des images enregistrées Vidéo Réécoute des vidéos enregistrées Logs Affiche les données dans l'enregistreur de données VIR50-EU-FR v2.3 05/14... -
Page 17: Transférer Des Dossiers Sur Un Pc
à tout point de vente de piles/accumulateurs ! Mise au rebut : Veuillez suivre les dispositions légales en vigueur relatives à la mise au rebut de l’appareil à la fin de son cycle de vie VIR50-EU-FR v2.3 05/14... -
Page 18: Champ De Visualisation
Pour cet instrument de mesure le ratio est de 50:1 ou : 1” (2,54 cm) spot @ 50” (1,27 m), 2” (5,08 cm) spot @ 100” (2,54 m) ou 0,5” (1,27 cm) spot @ 25” (0,64 m). 50” / 127cm VIR50-EU-FR v2.3 05/14... -
Page 19: Théorie De Mesurage De L'émissivité Et En Ir
La plage des valeurs d’émissivité s’étend de 0,1 pour un objet très réflecteur à 1,00 pour une surface de finition noire et unie. Pour le VIR50, l'émissivité est réglable de 0,1 à 1,00 (voir les paramètres de mesure au chapitre évoqué plus tôt dans ce mode d’emploi). -
Page 20: Caractéristiques Générales
Précision de la température du point de d'humidité relative rosée Précision de l'humidité relative 40 to 60% ± 5.0%RH: 20% to 40% and 60% to 80% ± 5.0%RH 0% to 20% and 80% to 100% ± 6.0%RH VIR50-EU-FR v2.3 05/14... - Page 21 8,1 x 2,4 x 6,1” (205 x 62 x 155 mm) Copyright © 2014 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit. www.extech.com VIR50-EU-FR v2.3 05/14...
