3

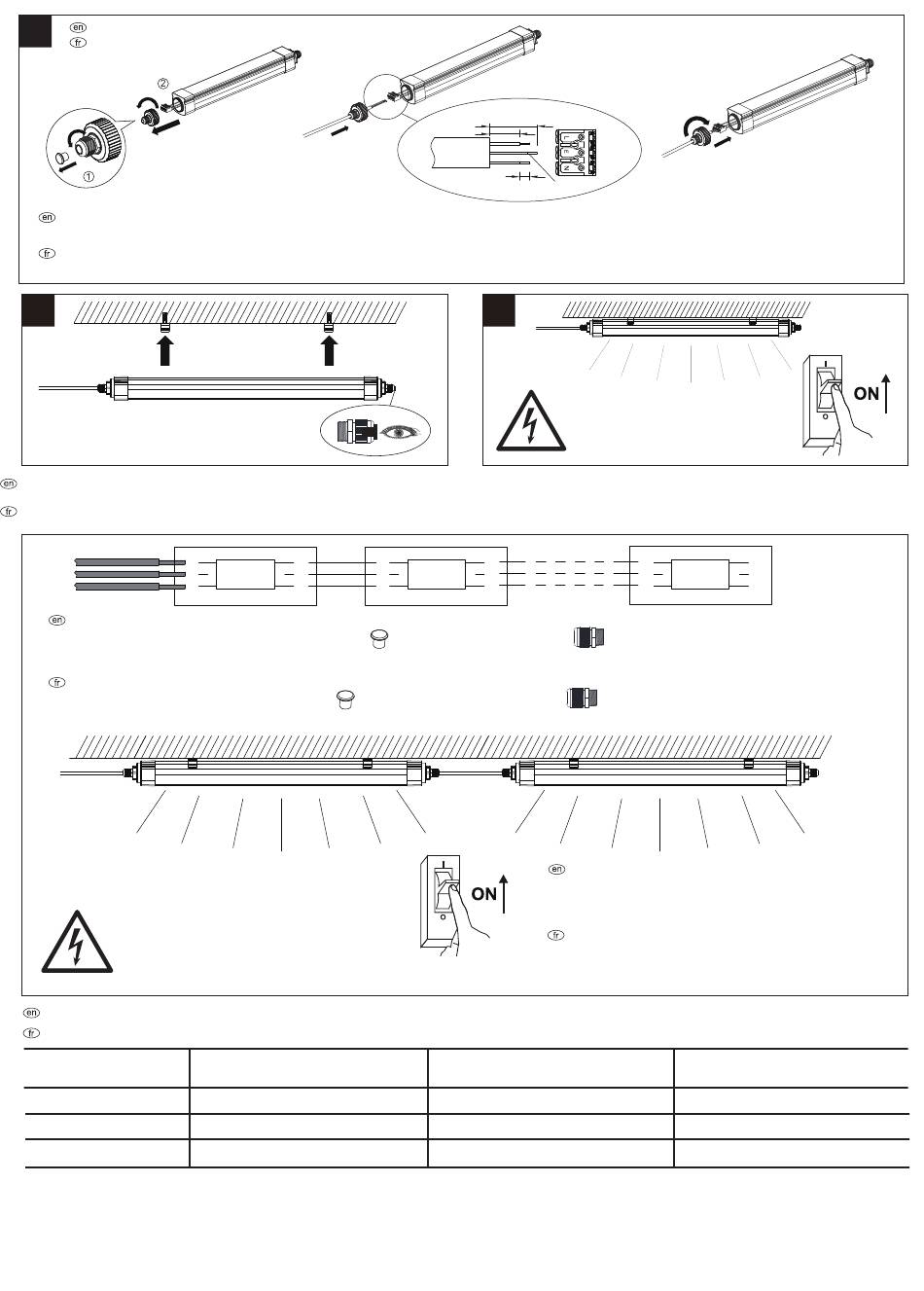

Wiring
Câblages
Note:Terminal E is provided for termination of an earth conductor or provided with internal terminal for
maintaining the electrical continuity for looping in or through wiring of an earthing conductor.
Note: Le bornier de raccordement E ne sert qu'à raccorder un conducteur de protection à connexion
fixe est muni d'une ou plusieurs bornes internes destinées à assurer la continuité électrique d'un conducteur de terre.
4
Loop in and loop out installation
Installation de la connexion entr é e et sortie
L
L
E
E
N
N
1. The power cables should be provided by the customer.
2. Check and make sure the waterproof plug
3. Power cables connection guide.
1. Les câbles électriques doivent être fournis par le client.
2. Vérifiez que le bouchon de l'Etanche
3. Pour la connexion des câbles électriques, voir ci-dessous.
This product contains a light source of energy efficiency class <X>
Ce produit contient une source lumineuse de classe d'efficacité énergétique <X>
Model
RÉF.
COLI-IZC-17-60PD
COLI-IZC-33-120PD
COLI-IZC-50-150PD
L
L
Driver(1)
E
E
N
N
couvre les connecteurs PG11
Light source energy
CCT
efficiency class <X>
3000K
E
3000K
E
3000K
E
35±1mm
30±1mm
L
E
N
8±1mm
green yellow
vert jaune
5
L
Driver(2)
E
N
cover the PG11 connector
Light source energy
CCT
efficiency class <X>
4000K
D
4000K
D
4000K
D
L
Driver(N)
E
N
at the end of last batten.
à la fin du dernier étanche.
Note: N≤Max. Number of interconnected, if
connecting with other luminaire, both of its power
and current should be equal or lower than that
of the waterproof batten.
Note: N≤Max. Nombre d'interconnectés, en cas
de connexion avec un autre luminaire dont la
puissance et le courant doivent être égaux ou
inférieurs à ceux de l'étanche.
CCT
6500K
6500K
6500K
CEOTIS ECLAIRAGE
23 rue Lavoisier, 75008 Paris
email: contact@ceotis.fr
Tel: +33 (0) 1 43 87 52 04
L
E
N
Light source energy
efficiency class <X>
D
