Contrôleur de défaut à la terre et de vérification prises de terre SE-105
9,4
(0,37)
PIÈCE
NUMÉRO
CT200
55,9 (2,20)
CT200L
88,9 (3,50)

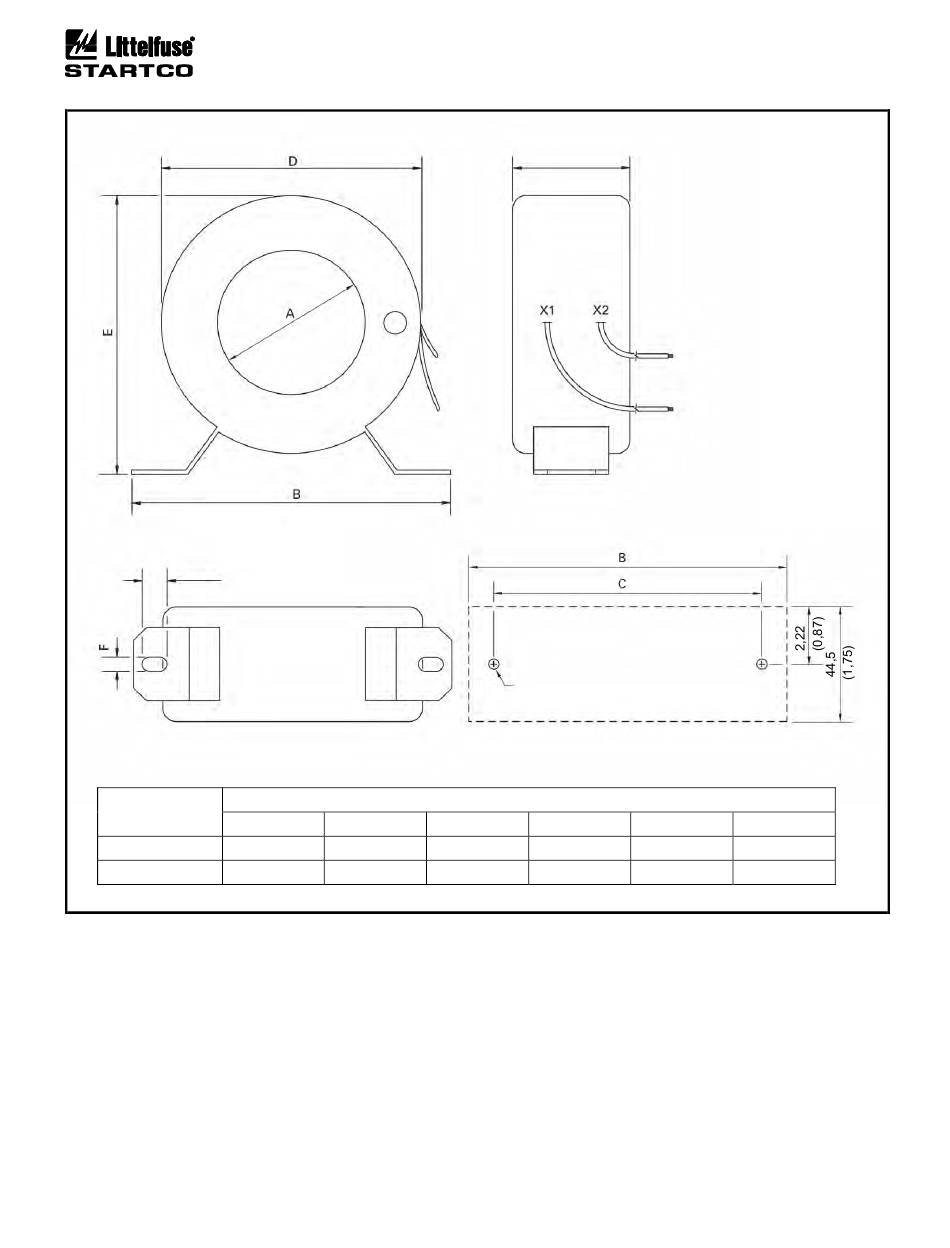

FIGURE 3. Transformateurs actuels.
3.3 G
RACCORDEMENT DE VÉRIFICATION DE TERRE
Installer le raccordement de la vérification de la terre à
la charge pour compléter la boucle de vérification de la
terre comme illustré à la Fig. 1. Le plan et les détails de
montage du raccordement sont illustrés aux Figures 4, 5
et 6. Utiliser uniquement un dispositif de raccordement
Littelfuse Startco. D'autres peuvent ne pas répondre aux
exigences de performance. Connecter la borne G du
raccordement au châssis de l'équipement, pour que la
connexion du conducteur à la terre au châssis de
l'équipement soit incluse dans la boucle de vérification
Pub. SE-105-M, 10 décembre 2012.
AVANT
FOND
A
B
120,7 (4,75)
154,0 (6,06)
44,5 MAX
(1,75)
CÔTÉ
TAP M4 OU 8-32
DÉTAILS DE MONTAGE
DIMENSIONS
C
D
101,6 (4,00)
98,3 (3,87)
133,4 (5,25)
139,7 (5,50)
de la terre surveillée. Connecter la borne GC du
raccordement au conducteur de vérification de terre
entrant.
Si des avertissements de vérification de terre sont
utilisés, des contacts de bas niveau (jumelés, en métaux
précieux ou à lame souple fermés) sont recommandés.
Si utilisés en tant que contrôle de défaut à la terre
uniquement, installer le raccordement au SE-105.
REMARQUES :
1. DIMENSIONS EN MILLIMÈTRES
(POUCES).
2. VIS DE MONTAGE :
M4 OU 8-32.
NOIR
BLANC
E
F
108,0 (4,25)
5,6 (0,22)
144,5 (5,69)
7,1 (0,28)
Page 5
Rév. 12
