MONTAGE VERIN EN TRACTION
Montez le vérin (avec le piston complètement dehors) avec l'accélérateur réglé sur le ralenti.
BRANCHEMENTS
La commande avec le
commutateur à deux
directions est active
même si les
commandes à distance
ne sont pas branchées.
AJUSTAGE COURSE
Démarrez le moteur et amenez-le au régime souhaité (avec le commutateur à deux directions ou à travers
le bouton extérieur).
Approchez la came magnétique au micro-interrupteur électronique jusqu'à l'allumage du témoin vert, puis
serrez la vis de la came magnétique.
Remettez à zéro la clé de contact et le vérin ramènera le levier d'accélération au ralenti.
Répétez l'opération en vérifiant que la régularité du régime.
4
EXEMPLES DE MONTAGE

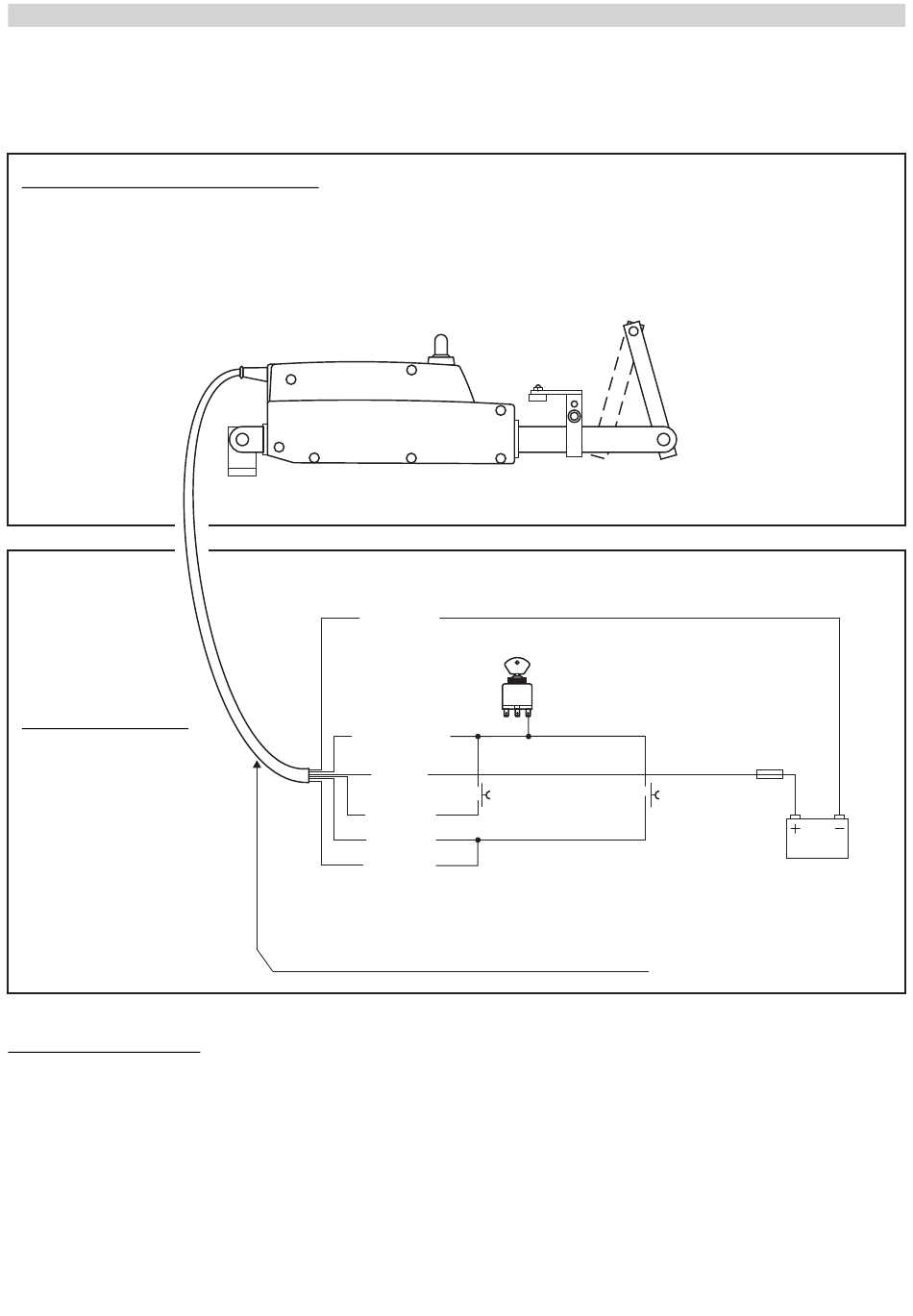

ACCELERATION AVEC VERIN EN TRACTION
GRIS
MARRON
ROSE
JAUNE
VERT
BLANC
Longueur max: 10 m.
Section min
: 2.5 mmq pour GRIS, ROSE
1 mmq pour MARRON, JAUNE
MAX
MIN.
CLE DE CONTACT
15/54
ARRIERE
(MAX)
VERT, BLANC
(reglage avec
LEVIER
ACCELERATEUR
FUSE
AVANT
(MIN.)
VAR-202 - FR
