Installation and Assembly:

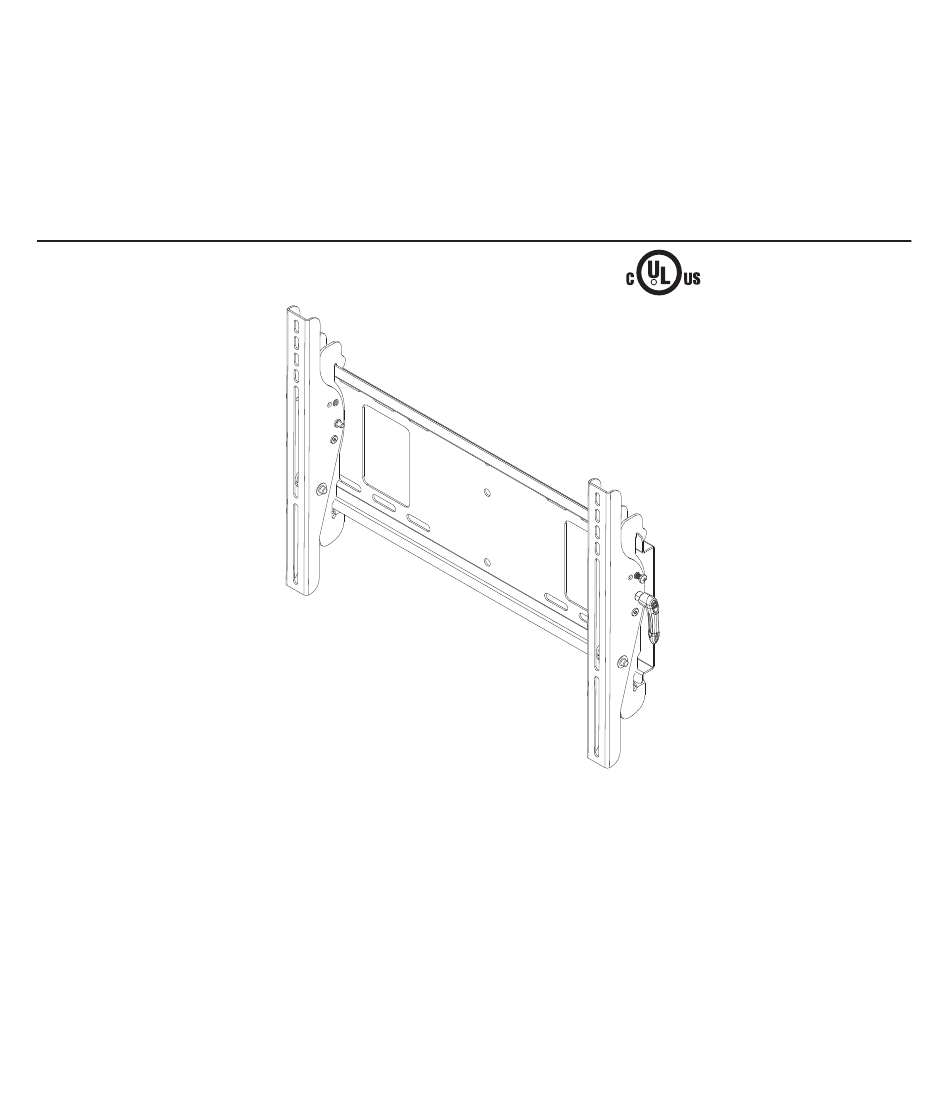

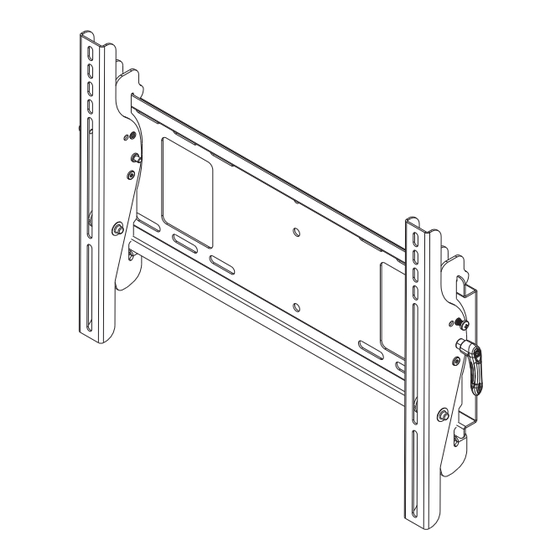

Paramount™ Universal Tilt Wall Mount for 23" to 46"*
LCD Flat Panel Screens
Model: PT640
Features:
• For 23" to 46"* LCD flat panel screens
• Universal mount fits screens with mounting hole patterns up to 17.5" W x 12.94" H
• Screen held only 2.5" from wall for a discreet installation
• Wide open wall plate design allows for total acces and a wide array of cable management options
• Universal screen mounting brackets hook onto the wall plate for quick, easy and safe installation
• Adjustable up to 15° of forward tilt and up to -5° backward tilt
• One-touch tilt for effortless adjustment
• Pre-tensioned universal tilt bracket allows for tilt angle adjustment in one easy motion.
• Easy locking handle locks the screens position into place without the use of tools
• Optional IncreLok feature offers fixed tilts at -5°, 0°, 5°, 10° and 15° increments
• Includes Sorted-For-You™ fastener packs for installation to wood studs, concrete and cinder block
• Optional horizontal adjustment of up to 6" (depending on screen model) for perfect screen placement
*NOTE: Most
42"
and larger plasma screens may
not be compatible with this mount. Use Mount Finder
to confirm compatibility.
This product is UL Listed. It must be
installed by a qualified professional
R
installer.
Maximum UL Load Capacity 150 lb (68 kg)

Publicité

loading

Sommaire des Matières pour Paramount PT640

  • Page 1 Installation and Assembly: Paramount™ Universal Tilt Wall Mount for 23" to 46"* LCD Flat Panel Screens Model: PT640 This product is UL Listed. It must be installed by a qualified professional installer. Features: • For 23" to 46"* LCD flat panel screens •...
  • Page 2 UL) • phillips screwdriver • drill • PS200 - Paramount™ A/V Component Shelf • 1/4" bit for concrete and cinder block wall • 1/2" bit for metal stud wall • 5/32" bit for wood stud wall •...
  • Page 3 Before you b egin, make sure all parts shown are included with your product. Parts List Description Qty. Part # AA wall plate 200-P1797 left adapter bracket 201-P1465 right adapter bracket 201-P1467 #14 x 2.5" wood screw 5S1-015-C03 ® alligator anchor 590-0097 Parts may appear slightly different than illustrated.
  • Page 4 Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
  • Page 5 Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
  • Page 6 Attaching Tilt Brackets to Screen using Baffled Fastener Pack WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached.
  • Page 7 For Flat Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/1 for a full screen compatibility chart for this mount. Begin with the shortest length screw, hand thread through washer and adapter bracket into screen as shown below. Screw must make at least three full turns into the mounting hole and fit snug into place.
  • Page 8 Mounting and Removing Flat Panel Screen WARNING BB & • Always use an assistant or mechanical lifting equipment to safely lift and position the flat panel screen. • Do not tighten screws with excessive force. Overtightening can cause damage to mount. Tighten screws to 40 in. • lb (4.5 N.M.) maximum torque.
  • Page 9 Instalación y montaje: Soporte universal de pared Paramount™ con capacidad de inclinación para pantallas LCD y pantallas planas de plasma de 23" a 46"* Modelos: PT640 Este producto está inscripto en la Lista UL. Debe ser instalado por un instalador profesional cualificado.
  • Page 10 Comuníquese con Servicio al Cliente. ¿Otra superficie o no está seguro? Comuníquese con Servicio al Cliente. Herramientas necesarias para el montaje Accesorios • Repisa Paramount - PCS200 para • localizador de montantes (se recomienda usar el de “borde a borde”) componentes de A/V •...
  • Page 11 Español Antes de comenzar, asegúrese de que todas las partes ilustradas estén con el producto. Lista de piezas Descripción Cant. Nº de pieza 200-1797 AA Placa de apoyo 201-P1465 Soporte inclinable izquierdo 201-P1467 Soporte inclinable derecho 5S1-015-C03 tornillo para madera Nº14 x ®...
  • Page 12 Instalación en una pared con montantes de madera dobles Español ADVERTENCIA • El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos los herrajes y componentes. • Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en exceso.
  • Page 13 Instalación en una pared de concreto macizo o de bloques de hormigón de escorias Español ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1"...
  • Page 14 Instalación de los soportes inclinables Español ADVERTENCIA • Apriete los tornillos de tal modo que los soportes adaptadores queden firmemente sujetos. No apriete aplicando demasiada fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de fijación y causando el posible desprendimiento de sus cabezas.
  • Page 15 Instalación de un televisor que tiene la parte posterior plana Español Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son los sujetadores adecuados para usarse. Acceda a www.peerlessmounts.com/1 para ver una tabla completa de las pantallas compatibles con este soporte.
  • Page 16 Instalación y desinstalación de la pantalla plana Español ADVERTENCIA • Siempre cuente con un asistente o con un equipo & mecánico de izar para levantar y colocar los televisores de pantalla plana con más seguridad. • No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte.
  • Page 17 Installation et assemblage : Supports muraux inclinables universels Paramount™ pour écrans plats ACL et plasma de 23 à 46* po Ce produit est homologué UL. Il Modèles: PT640 doit être installé par u installateur professionnel qualifié. Capacité de charge maximale préconisée par UL: 150 lb (68 kg)
  • Page 18 Autre, ou vous n’êtes pas sûr ? Adressez-vous au service clientèle Accessoires Outils nécessaires pour l’assemblage • PCS200 - Étagère audio-vidéo Paramount • localisateur de montants (le localisateur de montants « bord à bord » est recommandé) • ACC415 – Ensemble de fixations pour montants métalliques (montant métallique non...
  • Page 19 Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Liste des pièces Description Qté Pièce no 200-1797 AA placa de apoyo 201-P1465 support inclinable gauche 201-P1467 support inclinable droit 5S1-015-C03 vis à bois no 14 x 2,5 ancrage alligator®...
  • Page 20 Installation sur un mur à doubles montants en bois Français AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
  • Page 21 Installation sur du béton plein ou un bloc de béton de mâchefer Français AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
  • Page 22 Installation des supports adaptateurs Français AVERTISSEMENT • Serrez les vis de manière que les supports adaptateurs soient solidement fixés. N’employez pas une force excessive pour serrer. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérablement leur pouvoir de maintien et de décoller les têtes des vis. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb).
  • Page 23 Français Pour les écrans à dos plat Le Tableau de compatibilité avec l’écran permet de déterminer quelle fixation utiliser. Visitez www.peerlessmounts.com/1 pour obtenir un tableau de compatibilité complet pour ce support. Commencez par la vis la plus courte et vissez-la manuellement à l’écran en la faisant passer à travers la rondelle tout usage et le support adaptateur, comme indiqué...
  • Page 24 Montage et démontage d’un écran plat Français AVERTISSEMENT & • Pour lever et positionner l’écran plat en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. • N’exercez pas une force excessive sur les vis. Un serrage excessif peut endommager le support.
