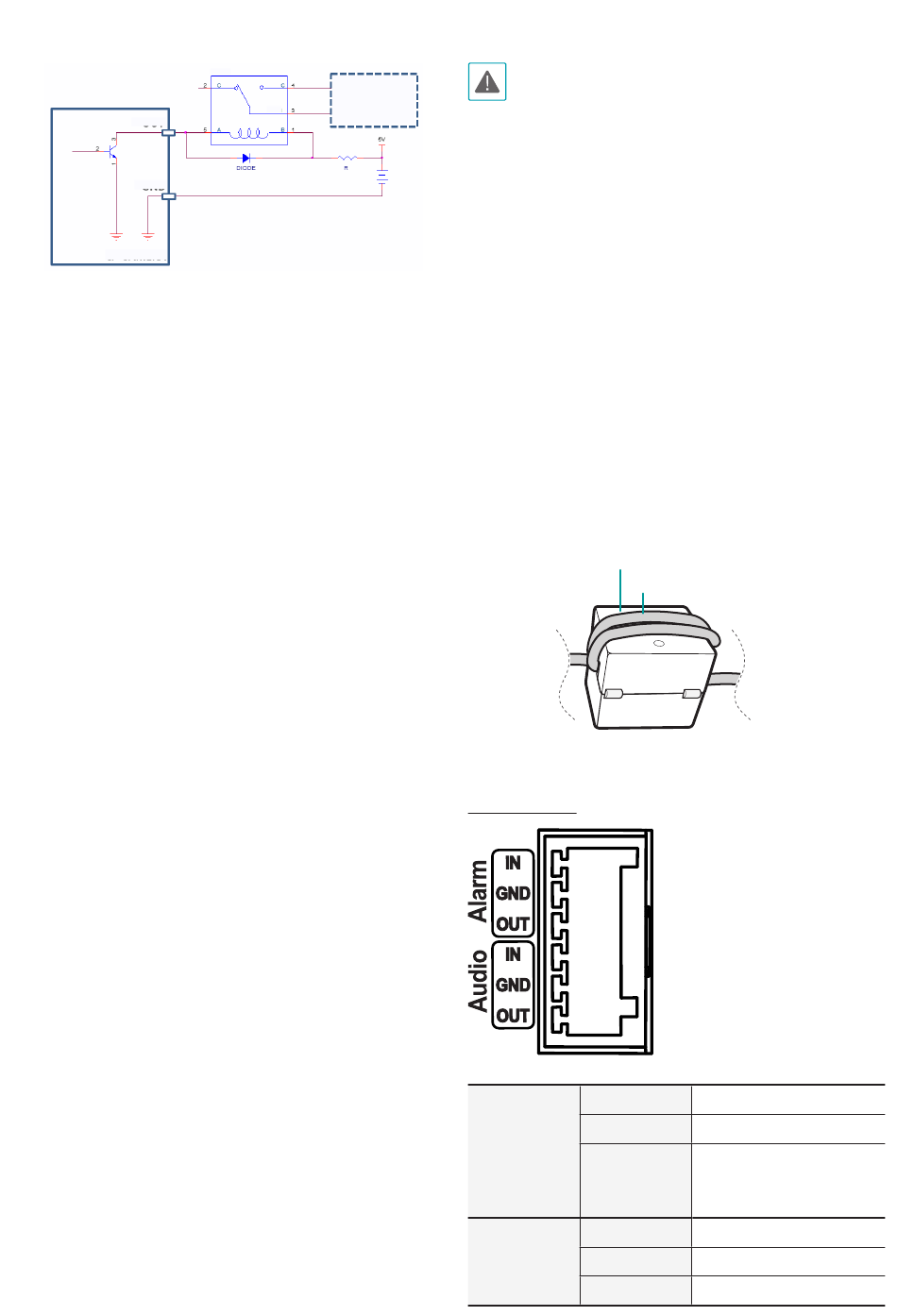

SORTIE
MASSE
CAMÉRA IP
- I (entrée) : Branchez un périphérique d'entrée
d'alarme sur ce port. (Mécanisme : Choisissez un type
NC (normalement fermé) ou un type NO (normalement
ouvert)) → Branchez un commutateur mécanique
ou électrique sur le port d'entrée de l'alarme et le
connecteur GND (masse). La plage d'entrée d'alarme est
comprise entre 0 et 5 V. Pour pouvoir détecter une entrée
d'alarme d'un commutateur électrique, le signal peut être
supérieur à 4,3V en provenance d'un commutateur NC ou
inférieur à 0,3 V en provenance d'un commutateur NO et
doit durer plus de 0,5 seconde.
• Orifice de montage du support d'installation
Permet de fixer le corps sur le support.
• Couvercle NPT 3/4"
Retirer le couvercle pour relier le tuyau NPT 3/2".
• Chauffage
Intègre un chauffage qui permet un fonctionnement normal
par des températures inférieures à zéro.
RELAIS
PÉRIPHÉRIQUE
D'ALARME
COM
• Vérifiez les réglementations et législations locales avant de
réaliser des enregistrements vidéo ou audio. L'utilisateur
sera responsable de toute violation de la loi. (Article 25-5 de
la loi sur la protection des renseignements personnels : Les
opérateurs de dispositifs de traitement de données d'image
ne doivent pas utiliser de tels dispositifs à des fins autres que
celles initialement prévues lors de l'installation de l'appareil,
placer ces appareils dans des emplacements autres que
ceux prévus à l'origine ou utiliser de tels dispositifs pour
enregistrer de l'audio.)
• Lorsque l'on commute la source d'alimentation de
12 VCC à PoE, le système redémarre dès que l'adaptateur
d'alimentation est déconnecté.
• Acheminez le câble d'alimentation de telle sorte qu'il ne
soit pas dans le chemin et qu'il ne risque pas d'être abîmé
par des chaises, des armoires, des bureaux ou autres objets
à proximité. N'acheminez pas le câble d'alimentation sous
un tapis ou une moquette et ne branchez pas le câble à une
prise partagée par d'autres périphériques.
• Enroulez deux fois le côté caméra du câble réseau autour du
noyau en ferrite fourni pour maîtriser la génération d'ondes
électromagnétiques.
Noyau en ferrite
Câble LAN
Connecteur E/S
Entrée
MASSE
Alarme
Sortie
Entrée
Audio
MASSE
Sortie
1re partie : introduction
Entrée d'alarme
Mise à la masse
Sortie d'alarme (actif
bas - sortie de collecteur
ouvert)
Entrée audio
Mise à la masse
Sortie audio
