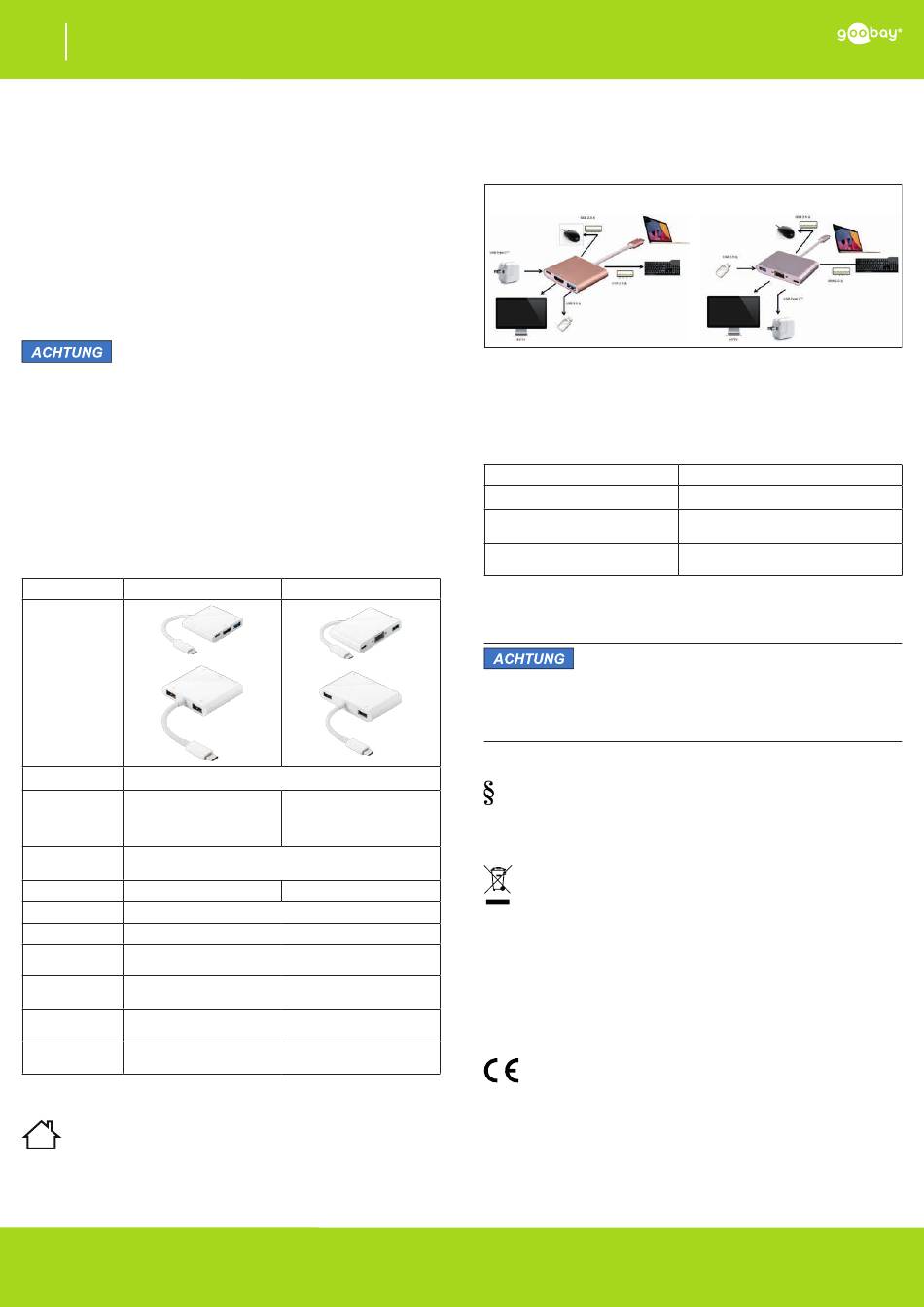

DE
Betriebsanleitung
USB-C™ Multiport Adapter
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
• Gehäuse nicht öffnen.
• Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von
ausgebildetem Elektro-Fachpersonal ausführen lassen.
• Technische Daten aller zu verwendenden Geräte vergleichen um Kompa-
tibilität sicher zu stellen.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nur im Trockenen verwenden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion

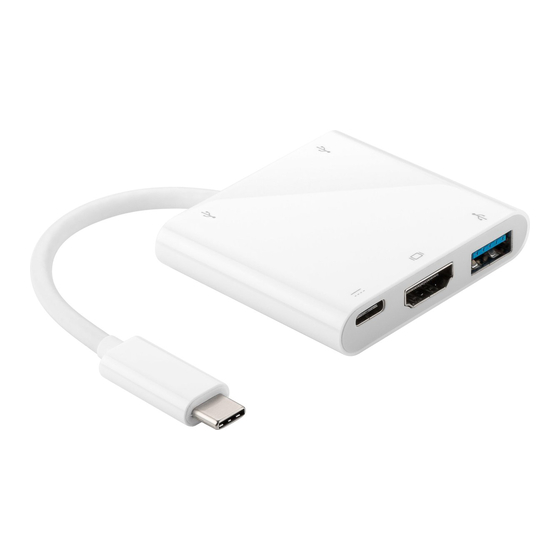

2.1 USB-C Multiport Adapter
TM
• spiegelt Signale von USB-C™ auf VGA- / HDMI
• USB-C™-Buchse zum schnellen Laden und mit Datenraten bis 5 Gb/s
• unterstützt eine Auflösung bis zu 4K x 2K @ 30 Hz
• volle Ladefunktion bei 12 V, 2 A, max. 24 W
• Gehäuse im nahtlosen Design
• sehr einfache Bedienbarkeit durch Plug and Play
2.2 Lieferumfang
USB-C Multiport Adapter, Betriebsanleitung
TM
2.3 Bedienelemente
Keine.
2.4 Technische Daten
Artikelnummer 71431
Abbildung
Eingang
HDMI
TM
2x USB 2.0 A-Buchse,
Ausgang
USB 3.0 A-Buchse,
USB-C Lade-Buchse
TM
max. Video-
auflösung
Datenformate Audio, Video
Maße
Gewicht
Betriebs-
bedingungen
Lager-
bedingungen
Betriebssystem-
voraussetzung
Geräteladung 12 V, 2 A, max. 24 W, bus-powered
Tab. 1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
REV2017-07-05
V1.0
und USB-Geräte
TM-
71432
USB-C Stecker
TM
-Buchse, VGA-Buchse,
2x USB 2.0 A-Buchse,
USB 3.0 A-Buchse,
USB-C Lade-Buchse
TM
4K x 2K @ 30 Hz
Video
155 x 80,3 x 14,6 mm
40 g
0~+45 °C, 10-85 % RH
-20~+45 °C, 5-90 % RH
Windows 10, MAC OS® 10.12.2
4 Vorbereitung
• Technische Daten aller zu verwendenden Geräte vergleichen um Kompa-
tibilität sicher zu stellen.
5 Anschluss
• Schließen Sie Ihre Geräte an wie abgebildet.
71431
Fig. 1: Anschluss
6 Installation
Vor, während und nach dem Betrieb sind keine Bedienelemente zu bedienen.
Vor oder während des Betriebs ist keine Softwareinstallation nötig.
Ab- und Wiedereinstecken der Geräte kann bei Fehlern zur Behebung dienen.
7 Fehlerbehebung
Fehler
Bildrauschen / Schneeeffekt
kein Bild / Ton
schlechte Bildqualität
Tab. 2: Fehlerbehebung
8 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in
trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
9
Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
10 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
11 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
