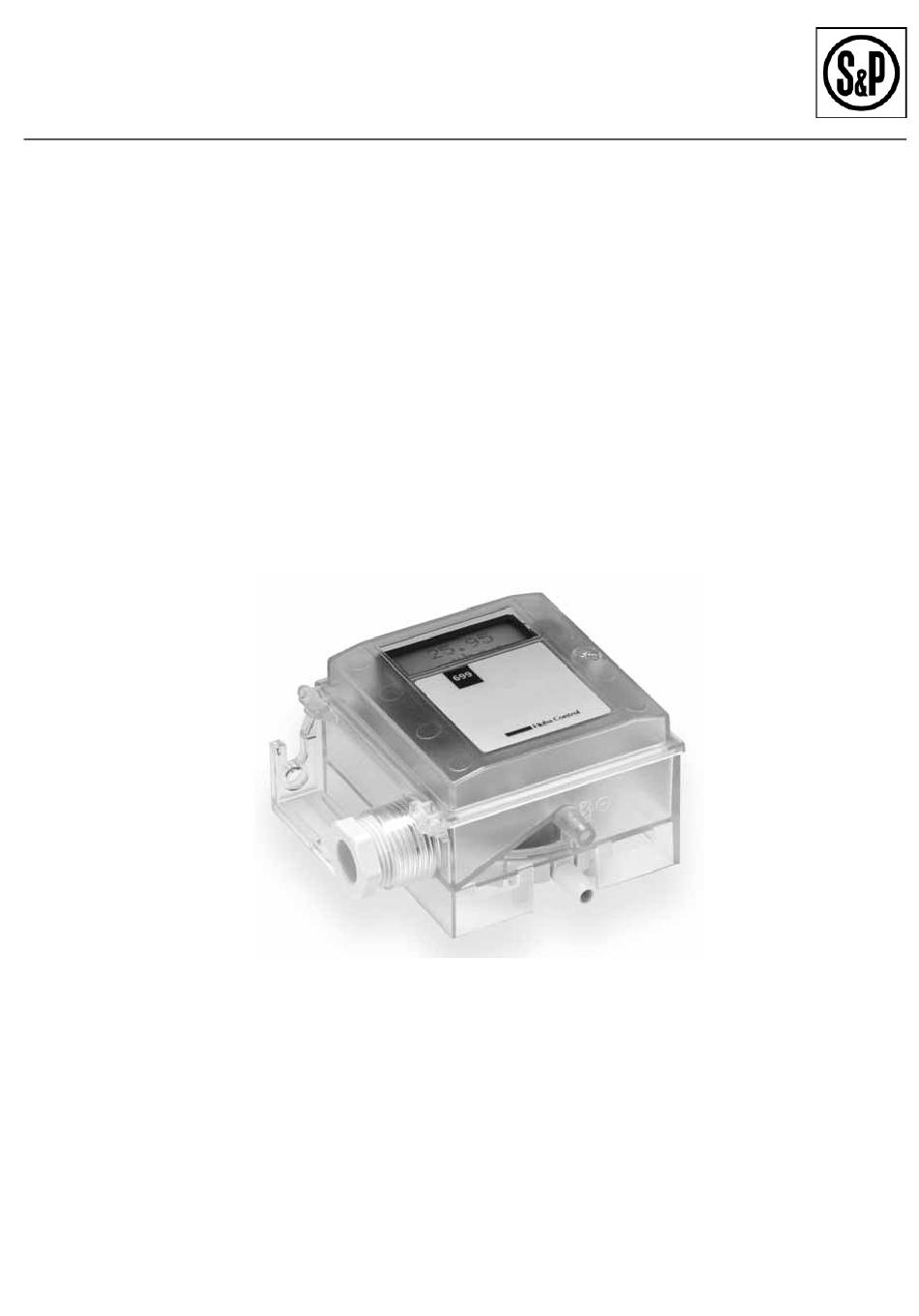

- Page 1 NOTICE TECHNIQUE INSTALLATION | FONCTIONNEMENT | MISE EN SERVICE | MAINTENANCE | SPRD MIX Sonde de pression différentielle NOTICE TECHNIQUE Page 1 sur 7 508936_SPRD MIX_120712 docx...
-
Page 2: Table Des Matières
SOMMAIRE 1. GENERALITES ................................ 2 1.1 Avertissements ..............................2 1.2 Consignes de sécurité ............................3 1.3 Réception – Stockage ............................3 1.4 Garantie ................................3 2. PRESENTATION PRODUITS ..........................4 3. DIMENSIONS ................................4 4. MISE EN SERVICE ..............................5 4.1 ... -
Page 3: Consignes De Sécurité
1.2 Consignes de sécurité Les risques Produits ont été analysés selon les Directives Machine. Ce manuel contient des informations destinées aux responsables de la prévention des accidents (corporels et/ou matériels). Etiquettes machines Marquage CE apposé: atteste de la conformité du produit aux standards EEEC. Etiquette de danger - Etiquette d'interdiction N.B.: des étiquettes supplémentaires peuvent être ajoutées au produit en fonction de l'analyse des risques persistants. -
Page 4: Presentation Produits
Le signal du capteur est compensé en température et disponible en sortie tension ou courant calibrée ; il est amplifié, linéaire et peut être directement exploité par un système électronique de commande. Modèle SPRD MIX Tension d’alimentation 13.5 à 33Vdc ou 20.4 à 27.6V 50/60Hz... -
Page 5: Mise En Service
4. MISE EN SERVICE DIP Switchs de réglage Bouton poussoir de tarage du point zéro Bornier de raccordement électrique Raccordement de pression P1 et P2 Potentiomètre turbo (Ne pas toucher) Afficheur LCD 4.1 Raccordement électrique Capteur de pression DIP Switchs Signal de sortie : Selon configuration choisie Tension/courant... -
Page 6: Cas D'une Mesure Sur Réseau « Extraction
4.2.1 Cas d’une mesure sur réseau « EXTRACTION » : 4.2.2 Cas d’une mesure sur réseau « INSUFFLATION » : 4.2.3 Cas d’une mesure en « DIFFERENTIEL » (détection d’encrassement de filtre) : NOTICE TECHNIQUE Page 6 sur 7 508936_SPRD MIX_120712 docx... -
Page 7: Réglages
4.3 Réglages 4.3.1 Sélection de la plage de pression : Positions Plage de des Switchs pression La sonde de pression est paramétrée d’usine sur la plage de pression 0-1000Pa. Cependant, possibilité de régler une autre plage : Valeur de réglage usine (0-1000Pa) 0-500Pa 0-300Pa...
