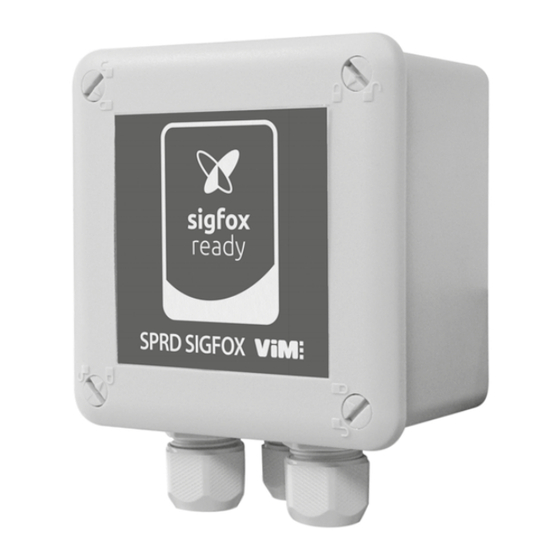

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE | I S O 9 0 0 1 ISO 14001 Q u a l i t é Environnement AFNOR CERTIFICATION AFNOR CERTIFICATION SPRD SIGFOX Sonde de pression différentielle communicante SIGFOX autonome NT00000572-SPRD-SIGFOX-190822...
-
Page 2: Table Des Matières
SOMMAIRE GÉNÉRALITÉS........................... 3 Avertissements ......................... 3 Consignes de sécurité ......................3 Réception – Stockage ......................3 Garantie ............................ 4 COMMUNICATION SIGFOX ......................4 PRÉSENTATION PRODUIT ....................... 4 Constitution et principe de fonctionnement ................4 CARACTÉRISTIQUES TECHNIQUES....................5 INSTALLATION ..........................5 Dimensions (en mm) ........................ -
Page 3: Généralités
Nous recommandons à toutes les personnes exposées à des risques de res- pecter scrupuleusement les normes de prévention des accidents. VIM ne pourra en aucun cas être tenu responsable des éventuels dommages corporels ou matériels dus au non-respect des normes de sécurité ainsi que des éventuelles modifications apportées au produit. -
Page 4: Garantie
à la mauvaise installation des appareils ou aux mauvaises conditions de stockage avant montage. En aucun cas, VIM n’est responsable du matériel transformé, réparé ou démonté, même partiellement. COMMUNICATION SIGFOX Sigfox est une technologie de communication radio sécurisée, longue portée bas débit avec une couver-... -
Page 5: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES SPRD SIGFOX 500 et SPRD SIGFOX 500E Protocole de transmission SIGFOX Fréquence de transmission 868-870 MHz (Europe) Alimentation Autonome par pile lithium thionyl fournie - 3.6 V / 3 600 mAh Autonomie 10 ans pour 1 mesure par heure et 1 transmission par jour Par aimant fourni (+buzzer intégré) -
Page 6: Choix Emplacement
5.2 Choix emplacement La communication des données s'effectue via le réseau radio Sigfox. La couverture du réseau est na- tionale, toutefois, comme pour la téléphonie GSM, certaines zones peuvent ne pas être correctement couvertes. Des sites internet donnent accès au niveau de couverture en fonction de la localisation. Des testeurs de réseau Sigfox sont également disponibles dans le commerce afin de vérifier sur site la qualité... - Page 7 • Cas d'une mesure sur réseau extraction : 1m mini SPRD SIGFOX Sens de l'air 2 prises de pression raccordées La mesure de droite doit être la plus représentative possible de la pression atmosphérique. Elle est positionnée ici afin d'être protégée des entrées d'eau et d'air humide - un air mesuré chargé d'humidité conduirait à...
- Page 8 Mesure différentielle pour détection d'encrassement de filtre : Fixer les 2 prises de part et d'autre du filtre comme indiqué dans le schéma suivant. L'étanchéité du perçage (diamètre 8 mm) doit être assurée. Raccorder indifféremment sur les 2 prises de pression car la sonde n'a pas de polarité positive/négative. SPRD SIGFOX Sens de l'air...
-
Page 9: Données Transmises Et Trames
NFC. Cela minimise le risque d'erreurs dûes à la recopie manuelle des informations. • Rendez vous sur le site www.vim.fr, portail "IOT PRODUITS CONNECTÉS", et remplir le formulaire pour obtenir : - Le numéro PAC, - Le numéro de certificat,... -
Page 10: Résolution De Problème
Alarmes Sigfox permanentes DE LA SONDE", page 11 ou intempestives La pile lithium ne délivre plus la tension Contacter le service SAV VIM, cf § "7. nécessaire à l'alimentation de la sonde MAINTENANCE", page 10 Brancher correctement le dépressostat mécanique, Mauvais raccordement électrique du... -
Page 11: Annexe : Configuration De La Sonde
ANNEXE : CONFIGURATION DE LA SONDE 9.1 Configuration usine Paramètre Valeur Intervalle Version Intervalle entre 2 mesures 0 à 48 heures 1 heure(s) Période entre 2 transmissions radio 0 à 48 heures 24 heure(s) Période entre 2 transmission radio des trames 7 jour(s) 0 à... - Page 12 La trame d'information contient des informations sur le fonctionnement : tension délivrée par la pile, ver- sion logiciel, version configuration. En cas de réglage à une plus faible valeur de l'un ou l'autre de ces paramètres : Paramètre Valeur Intervalle Période entre 2 transmissions radio 0 à...
- Page 13 Mode de fonctionnement = 3 possibilités de réglage : • "fonctionnement normal, entrée pour forcer mesure et envoi d'alarme" = réglage usine. L'activation de l'entrée provoque une mesure de pression et l'envoi d'une alarme. • "fonctionnement normal, entrée débrayée" = cette entrée est inhibée = l'état ouvert ou fermé du contact externe n'a aucune conséquence sur le fonctionnement de la sonde.
-
Page 14: Annexe : Description Des Trames De Données Sigfox
• Sur un PC, récupérer le fichier "events.txt" que la sonde a placé sur la SD Card. Ce fichier contient les versions de soft et de configuration de la sonde, et indique si le chargement de la nouvelle confi- guration s'est effectué avec succès. Exemple de contenu récupéré... - Page 15 Données d'alarme Alarme d'activation ou de désactivation de la sonde Trames correspondantes d0020000 ou d0020001 Décomposition données 00 ou 01 01 = Activation de la sonde (=ON) Identifie un Identifie le SPRD Type d'alarme Explication message type 00 = Désactivation de la sonde (=OFF) (00 : Système) SIGFOX alarme...
- Page 16 Les prés de Mégy Sud – SOUDAN CS 60120 - 79401 ST MAIXENT L’ECOLE CEDEX Tél. : 05 49 06 60 38 ou 05 49 06 60 25 – Fax : 05 49 06 60 36 sav@vim.fr - www.vim.fr 16/16 NT00000572-SPRD-SIGFOX-190822...
