Notice technique

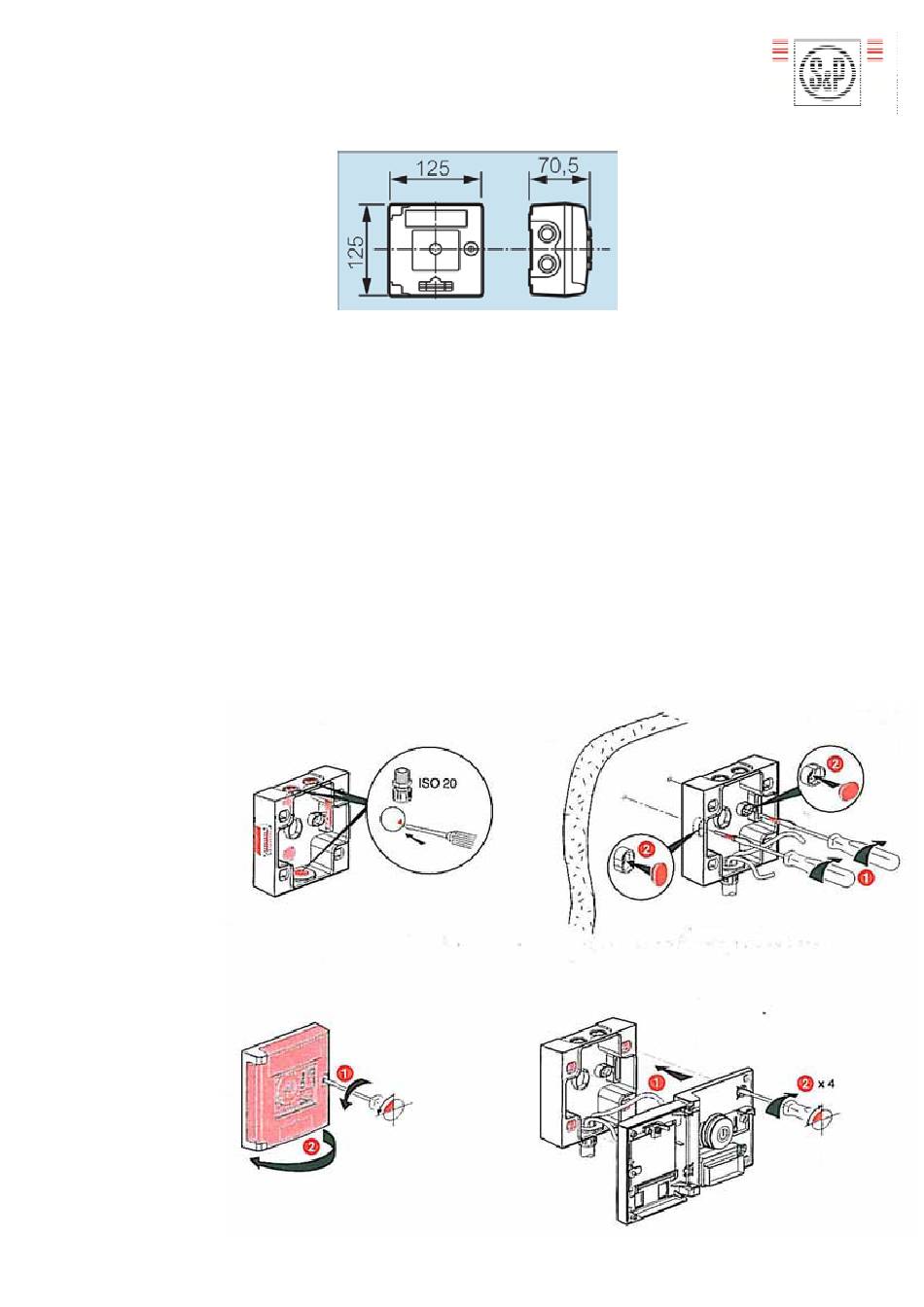

I.
ENCOMBREMENT
(cotes L x H x P en mm)
Montage en saillie :
Montage encastré : 125 x 125 x 33.
II.
DESCRIPTION
Boitier en polycarbonate, couleur rouge ; conforme NF EN 695-2-11.1 (test à 750°C / 5s).
Porte vitrée (ref Legrand de vitres de rechange = 38060).
3 arrivées de câble pré-défoncées pour PE M20 (par le haut ou par le bas, socle réversible).
2 entrées de câble pré-défoncées par l'arrière Ø20mm.
Coup de poing à accrochage, déverrouillage par clé n°850 (2 clés fournies).
Livré sans marteau (ref Legrand : 38091).
Boitier de classe II – IK 07.
IP : - Utilisation en saillie : IP 44.
- Utilisation en encastré (avec boite Ø85mm) : IP selon mode de pose.
Conditions d'utilisation :
III.
INSTALLATION et UTILISATION
A. Installation
1. Montage en saillie :
508903_BDBG_110321
BDBG
Boitier de Déclenchement Bris de Glace
Température : -25°C à +60°C.
Humidité relative : maxi 95% HR sans condensation.
p1/3

Publicité

loading

Sommaire des Matières pour S&P BDBG

  • Page 1 Notice technique BDBG Boitier de Déclenchement Bris de Glace ENCOMBREMENT (cotes L x H x P en mm) Montage en saillie : Montage encastré : 125 x 125 x 33. DESCRIPTION Boitier en polycarbonate, couleur rouge ; conforme NF EN 695-2-11.1 (test à 750°C / 5s).
  • Page 2 2. Montage en encastré : Remarque : veiller à identifier la fonction du produit au moyen d’une étiquette pourvue d’un marquage indélébile (non fournie) ; à coller dans l’espace prévu à cet effet en façade. B. Raccordement électrique Boitier équipé de 2 contacts auxiliaires : 1 NO + 1 NF : .
  • Page 3 Exemple de mise en œuvre sous 230V AC : Résultat = l’activation du coup de poing provoque la coupure de l’alimentation de la bobine du relais piloté. TRAITEMENT DU PRODUIT EN FIN DE VIE Afin de contribuer à la protection de l’environnement et à l’optimisation des ressources naturelles, ce produit doit être valorisé en fin de vie.
