3. Instructions de montage
Pour le montage du tableau de face, CamCon est placé dans une découpure (schématisé par le dessin
coté). La borne de terre est reliée à la prise de terre centrale sur le panneau arrière, et (si éxistant avec la
boite de l'armoire de distribution. Tous les embranchements de cable doivent etre établis en état hors
tension! Le bindage des cables du codeur angulaire ou bien de l'alimentation en courant, et les sorties
doivent etre posés sur la borne de terre.
DIGITRONIC
découpure DIN 138+1 x 138+1

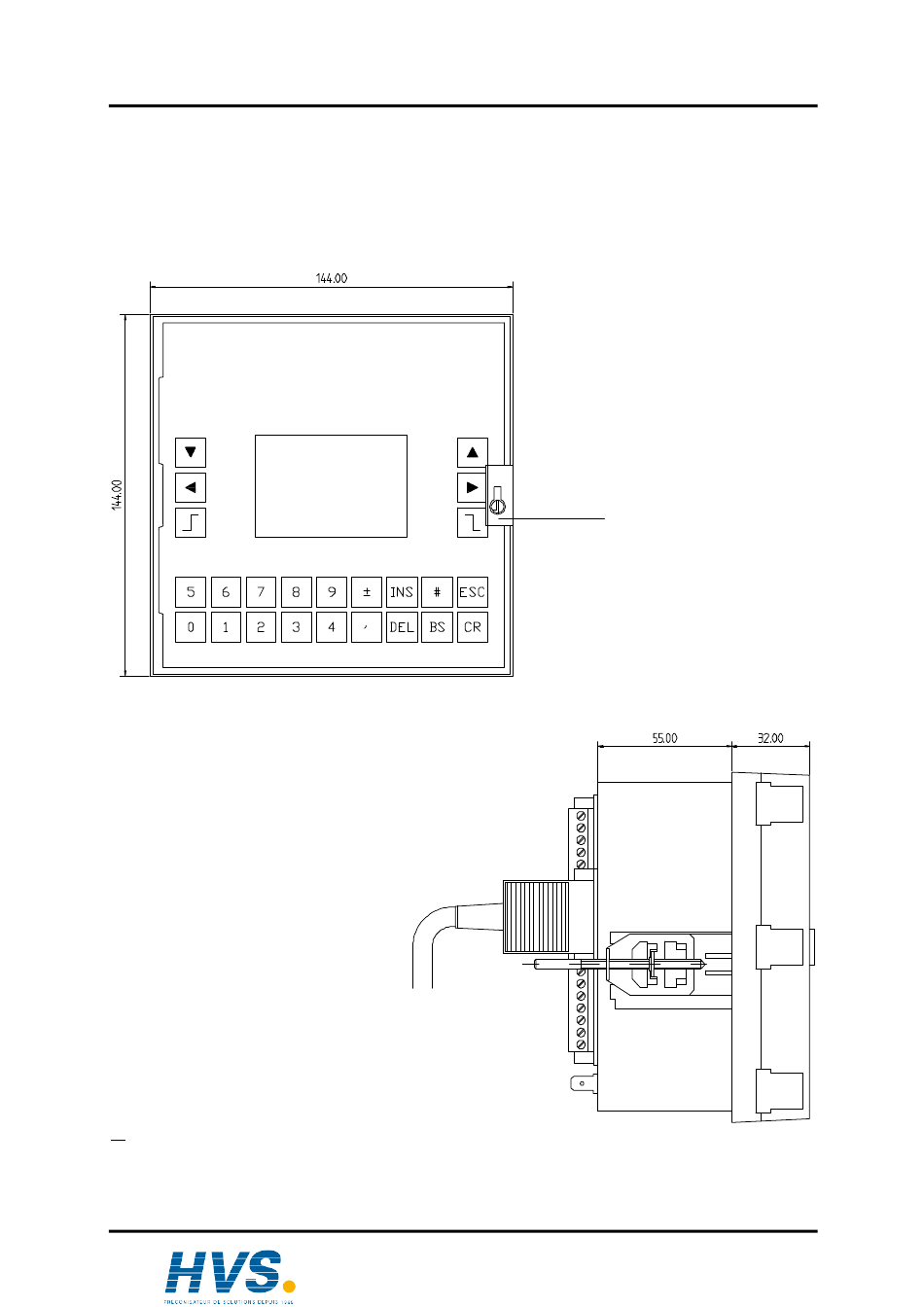

Ill.Dessin coté pour le montage de CamCon
