NETGEAR ProSafe FV336G V2 Guide D'installation

Guide d'installation

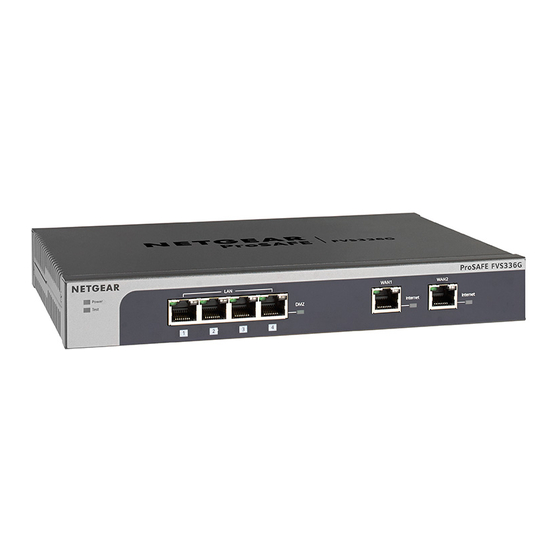

Pare feu VPN SSL ProSafe™ Dual WAN Gigabit FVS336G v2
Commencez ici
.
Suivez ces instructions pour configurer votre pare-feu Vous pouvez également consulter en
ligne la base de connaissances Pare-feu VPN SSL ProSafe Dual WAN Gigabit Manuel de
référence FVS336G v2 ou NETGEAR à http://kbserver.netgear.com. Un lien vers le manuel de
référence en ligne se trouve sur le CD.
Préparez-vous à installer votre Routeur
VPN FVS336G v2
Ce guide fournit des instructions pour l'implémentation d'une configuration simple de
basculement à deux ports WAN. Pour d'autres options de configuration de ports WAN,
consultez le Manuel de référence.
Tout d'abord, branchez le FVS336G v2
1. Branchez les câbles entre le FVS336G v2, les modems, et un ordinateur
a. Eteignez les modems haut débit et débranchez leurs câbles d'alimentation.
3
1
b. Branchez un câble Ethernet à partir d'un modem dans le port WAN1 (1) du
FVS336G v2.
c. Branchez l'extrémité d'un câble Ethernet à partir de l'autre modem dans le port WAN2
(2) du FVS336G v2.
d. Insérez le câble Ethernet fourni avec votre pare-feu dans un port LAN (3) et insérez
l'autre extrémité au port Ethernet de votre ordinateur.
Vos câbles réseau sont connectés et vous êtes prêt à redémarrer votre réseau.
2. Redémarrez votre réseau en respectant l'ordre des étapes suivantes :
Attention : si vous ne respectez pas l'ordre de ces étapes, il est possible que votre
connexion à Internet échoue.
a. Allumez les deux modems haut débit. Patientez environ deux minutes afin qu'ils aient
complètement démarré.
b. Maintenant, mettez le FVS336G v2 sous tension en branchant l'adaptateur secteur
fourni avec votre pare-feu).
c. Une fois que le voyant de test (4) s'éteint, allumez votre ordinateur.
d. Avant de configurer votre FVS336G v2, observez les voyants d'état afin de vérifier
les points suivants :
4
5
• Alimentation. Le voyant d'alimentation (5) doit devenir vert. Si ce n'est pas le
cas, consultez la section Dépannage du manuel de référence.
• Test. Lors de la première mise sous tension du routeur, le voyant de test (4)
orange doit s'allumer pendant environ deux minutes. S'il est toujours allumé
passé ce délai, consultez la section Dépannage ci-après.
• WAN. Les voyants Actifs sur le port WAN 1 et le port WAN 2 doivent être
allumés (6). Si non, assurez-vous que les câbles Ethernet sont bien fixés sur les
modems et les ports WAN, et que les modems sont allumés. Les voyants
Link/Act (7) indiquent l'activité sur le port. Les voyants de vitesse (8) répondent
comme suit : le vert indique que votre ordinateur communique à 1 Gbits/s;
ambre indique une communication à 100 Mbits/s; pas de voyant allumé indique
une communication à 10Mbits/s.
• LAN. La vitesse des ports LAN et les voyants Link/Act devraient répondre de la
même manière que les ports WAN pour les ports LAN connectés.
Ensuite, configurez le FVS336G v2 pour
2
l'accès à Internet
Avant de commencer, demandez à votre fournisseur d'accès à Internet (FAI) les paramètres de
configuration.
1. Connectez-vous au routeur
a. Dans votre navigateur, saisissez l'adresse https://192.168.1.1.
https://192.168.1.1
Remarque : Pour que votre ordinateur puisse se connecter au pare-feu, il doit être configuré de
sorte à obtenir automatiquement une adresse IP via DHCP. Si vous ne savez pas comment
procéder, consultez le manuel de référence en ligne. Un lien vers le manuel se trouve sur votre CD.
b. Pour des raisons de sécurité, le pare-feu
dispose d'un nom d'utilisateur et d'un
mot de passe spécifiques.
Lorsque vous y serez invité, saisissez
admin comme nom d'utilisateur du
pare-feu et password pour le mot de
passe du pare-feu.
c. Cliquez sur Login (Connexion). Vous
êtes désormais connecté au pare-feu.
7 8 6
L'écran Router Status (Etat du
routeur) s'affiche.
L'onglet Web Support (Support Web) du menu principal comporte des liens vers la
documentation en ligne du FVS336G v2 NETGEAR et vers la base de connaissances
connexe. Le délai de connexion par défaut est de 5 minutes. Si aucune action n'est
entreprise, la déconnexion s'effectuera automatiquement après ce délai.
2. Connexion à Internet
a. Sélectionnez Paramètres WAN > Paramètres FAI WAN1. L'écran WAN1 ISP
Settings (Paramètres FAI WAN1) s'affiche.
a. Cliquez sur Auto Detect (Détection automatique) en bas de l'écran WAN1 ISP
Settings (Paramètres FAI WAN1). Le routeur tente de détecter automatiquement
votre type de connexion. Si vous connaissez le type de connexion de votre FAI, vous
pouvez configurer manuellement les paramètres du routeur à l'écran WAN1 ISP (FAI
WAN1). En cas de connexion manuelle, cliquez sur Apply (Appliquer) pour
enregistrer vos paramètres.
b. Ensuite, cliquez sur Test pour vérifier que la connexion à Internet est activée.
c. Sélectionnez l'onglet WAN2 ISP (FAI WAN2) et répétez les étapes a et b que vous
venez d'effectuer.
