IP2222
Ditec TOPSB
Manuale di installazione braccio adattatore per porte basculanti a contrappesi
Installation manual adaptor arm overhead door with counterweight
Manuel d'installation bras d'adaptation pour portes basculantes à contrepoids
Montagehandbuch des Kurvenarm für nichtausschwingerde Garagentore
Manual para el brazo adaptator para puertas basculantes por contrapesos
max. 250 mm

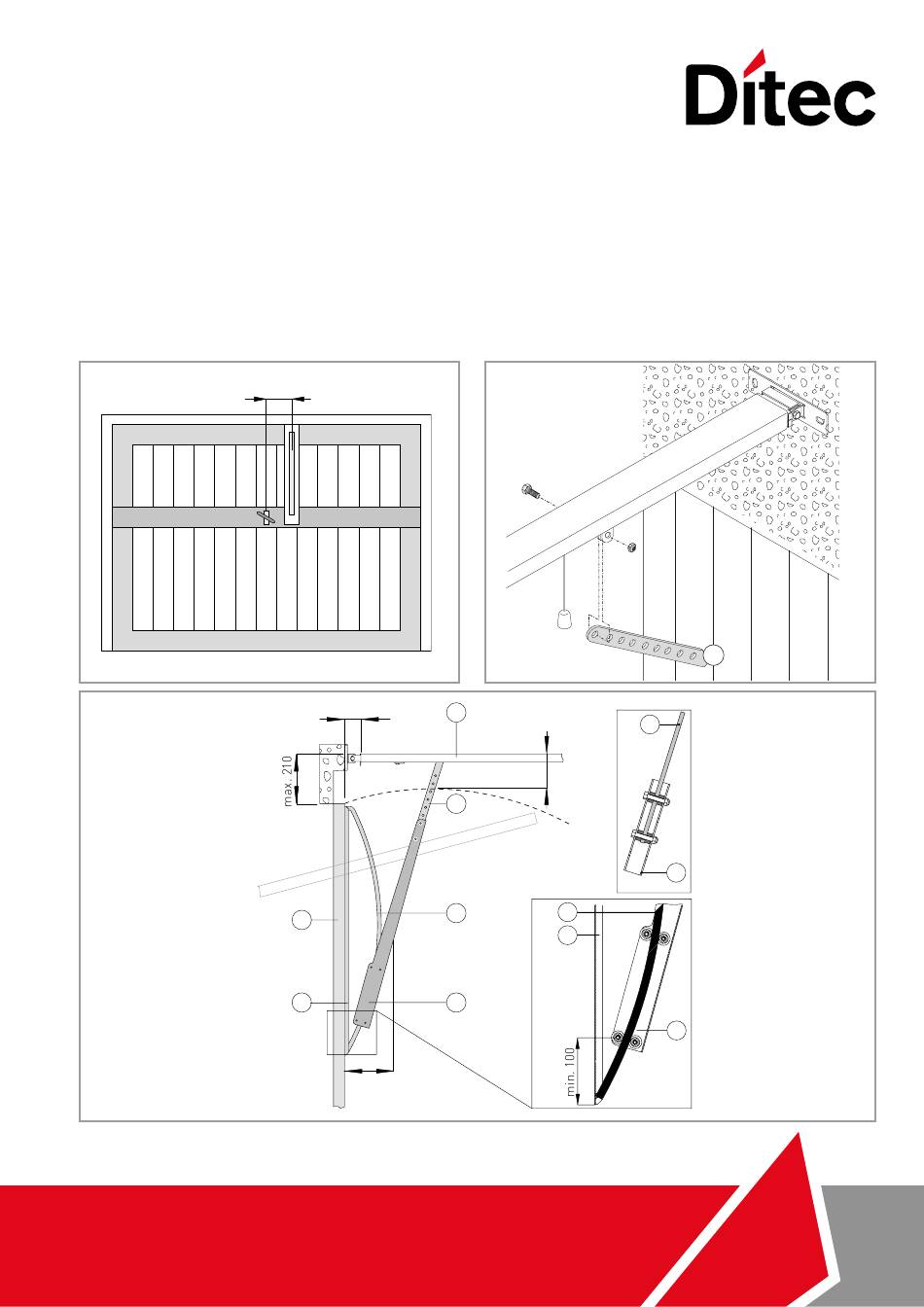

Fig. 1
Fig. 2
www.ditecautomations.com
max. 200
A
F
D
B
E
C
160
TE M8x25
M8
F
F
min. 20
C
D
E
C
Fig. 3
Publicité
Sommaire des Matières pour DITEC TOPSB
- Page 1 IP2222 Ditec TOPSB Manuale di installazione braccio adattatore per porte basculanti a contrappesi Installation manual adaptor arm overhead door with counterweight Manuel d’installation bras d’adaptation pour portes basculantes à contrepoids Montagehandbuch des Kurvenarm für nichtausschwingerde Garagentore Manual para el brazo adaptator para puertas basculantes por contrapesos max.
- Page 2 • (Fig. 2) Fix the TOPSB base [E] to the balancing door using screws or rivets (not supplied) making sure it is aligned and perpendicular to the upper corner of the balancing door [B]. NOTE: If the holes drilled on the base [E] do not match the stiffening crossbars of the balancing door, drill new holes where needed.
- Page 3 (Fig. 3) Fixer l’étrier [F] au chariot avec la vis à six pans creux M8x25 fournie. • (Fig. 2) Fixer la base [E] des TOPSB à la porte basculante avec des vis ou des rivets (non fournis), en s’assurant qu’il est aligné et perpendiculaire •...
- Page 4 Controlos preliminares Se o trinco interno da fechadura impedir a montagem do braço adaptador, elimine o trinco interno ou instale o braço adaptador TOPSB e o automa- tismo deslocados no máx. 250 mm do centro da porta basculante (exemplo na fig. 1).
