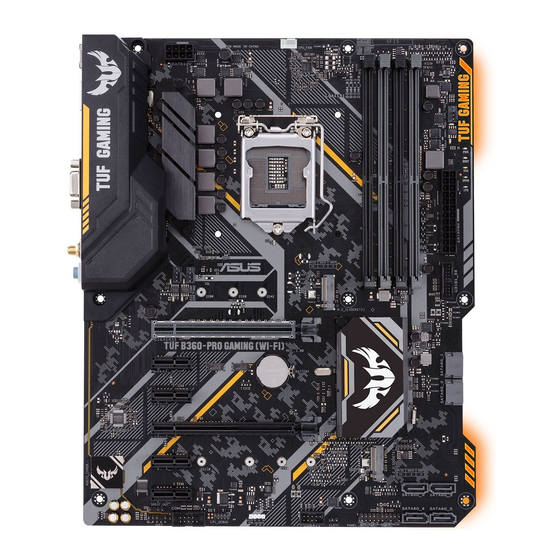

- Page 1 TUF B360-PRO GAMING...
- Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
-
Page 3: Table Des Matières
Consignes de sécurité ....................iv À propos de ce manuel ....................iv Contenu de la boîte ......................vi Résumé des caractéristiques de la ASUS TUF B360-PRO GAMING ......vi Chapitre 1 : Introduction au produit Avant de commencer ..................1-1 Vue d'ensemble de la carte mère .............. -
Page 4: Consignes De Sécurité
Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. - Page 5 Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ ou des logiciels. Site Web ASUS Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Documentation optionnelle Le contenu livré...
-
Page 6: Contenu De La Boîte
* La prise en charge de la technologie Intel Turbo Boost 2.0 varie en fonction du modèle ® de processeur utilisé. ** Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs Intel ® compatibles avec cette carte mère. Chipset... - Page 7 Fonctionnalités - ASUS Overvoltage Protection : Une protection de l'alimentation exceptionnelle exclusives TUF - Interface E/S arrière ASUS en acier inoxydable : 3X plus résistante à la Gaming corrosion pour une plus grande durabilité ! - Design d'alimentation numérique ASUS DIGI+ vRM : Design d'alimentation numérique à...
- Page 8 - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 Transfert de fichiers - Cloud GO! - File Transfer ASUS Q-Design - ASUS Q-LED (CPU, DRAM, vGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Solutions - ASUS Fan Xpert 4 Core thermiques...
- Page 9 1 x Cavalier Clear CMOS Flash ROM 128 Mb, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.1, ACPI 6.1, BIOS multilingue, ASUS EZ Flash 3, CrashFree BIOS 3, F6 (Q-Fan), BIOS F3 (Favoris), F4 (AURA ACTIvÉ/DÉSACTIvÉ), F9 (Recherche), Historique des modifications, F12 (Impression écran), Infos de SPD ASUS (Serial Presence...
-
Page 11: Chapitre 1 : Introduction Au Produit
Vue d'ensemble de la carte mère Placez ce côté vers l'arrière du châssis Débranchez le câble d'alimentation avant de toucher les composants. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. ASUS TUF B360-PRO GAMING... - Page 12 1.2.1 Contenu du schéma Connecteurs/ Cavaliers/ Ports Page Connecteurs d'alimentation ATX (24-pin EATXPWR, 8-pin EATX12V) Socket pour processeur Intel LGA1151 ® Connecteurs pour ventilateurs et pompe AIO (4-pin CPU_FAN, 4-pin CHA_FAN1~2, 4-pin AIO_PUMP FAN) Slots DIMM DDR4 Connecteur USB 3.1 Gen 1 (20-1 pin U31G1_56) Sockets M.2 (M.2_1;...
- Page 13 5 Gb/s. Si le panneau avant IntA_P2_SSTX- IntA_P1_SSTX+ IntA_P2_SSTX+ de votre châssis intègre un port USB 3.1 Gen 1, vous IntA_P1_D- IntA_P2_D- IntA_P1_D+ pouvez utiliser ce port pour brancher un périphérique IntA_P2_D+ USB 2.0. ASUS TUF B360-PRO GAMING...
- Page 14 Sockets M.2 (M.2_1; M.2_2) M.2(SOCKET3) Ces interfaces permettent d'installer des modules M.2 SSD (NGFF). • Le socket M.2_1 prend en charge les lecteurs M Key et 2242/2260/2280 (en mode SATA et PCIE x2) et des vitesses de transfert de données allant jusqu'à 16 Gb/s. •...
- Page 15 Connecteur COM (10-1 pin COM) Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du châssis. PIN 1 ASUS TUF B360-PRO GAMING...
- Page 16 Connecteur pour port audio en façade (10-1 pin AAFP) Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en AAFP charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur. HD-audio-compliant pin definition Connecteur audio numérique (4-1 pin SPDIF_OUT)
- Page 17 Sortie haut- Sortie haut- Vert (Panneau arrière) Sortie audio parleurs avants parleurs avants parleurs avants Haut-parleur Haut-parleur Rose (Panneau arrière) Entrée micro Entrée micro central/Caisson de central/Caisson de basse basse Sortie haut- Vert (Panneau avant) parleurs latéraux ASUS TUF B360-PRO GAMING...
- Page 18 Pour configurer une sortie audio 7.1 canaux : Pour utiliser la sortie audio à 7.1 canaux, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant. Ports USB 2.0. Ces ports USB (Universal Serial Bus) à quatre broches sont à disposition pour connecter des périphériques USB 2.0 / 1.1. Ports USB 3.1 Gen 2 Type-A.
-
Page 19: Processeur
• Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1151. -
Page 20: Mémoire Système
Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (4 modules de mémoire). • Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles 1-10 Chapitre 1 : Introduction au produit... - Page 21 Installer un module de mémoire Retirer un module de mémoire ASUS TUF B360-PRO GAMING 1-11...
- Page 22 1-12 Chapitre 1 : Introduction au produit...
-
Page 23: Chapitre 2 : Informations Bios
BIOS de la carte mère Sélectionner un Modifier le logo fichier BIOS Mettre à jour le de démarrage BIOS EZ Update nécessite une connexion internet par l'intermédiaire d'un réseau ou d'un FAI (Fournisseur d'accès internet). ASUS TUF B360-PRO GAMING... - Page 24 2.1.2 ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows ® • Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit. Consultez la section 2.3 Menu Exit (Sortie) pour plus d'informations. • Vérifiez votre connexion internet avant de mettre à jour le BIOS via Internet. Pour mettre à jour le BIOS avec EZ Flash 3 : Accédez à l'interface Advanced Mode du BIOS.
- Page 25 • ASUS EZ Flash 3 prend en charge les périphériques USB, tels qu'une clé USB, avec format FAT 32/16 et partition unique exclusivement. • NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système ! 2.1.3 Utilitaire ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage amovible contenant le fichier BIOS à jour. • Avant d'utiliser cet utilitaire, renommez le fichier BIOS stocké sur votre périphérique de stockage amovible avec le nom TGB360P.CAP. • Le fichier BIOS inclus dans le DVD de support n'est peut-être pas la dernière version. Veuillez télécharger la dernière version sur le site Web d'ASUS (www.asus.com). Restaurer le BIOS Pour restaurer le BIOS : Démarrez le système.
- Page 26 Please select boot device: and to move selection ENTER to select boot device ESC to boot using defaults P2: ST3808110AS (76319MB) aigo miniking (250MB) UEFI: (FAT) ASUS DRW-2014L1T(4458MB) P1: ASUS DRW-2014L1T(4458MB) UEFI: (FAT) aigo miniking (250MB) Enter Setup 4. Lorsque le chargeur de démarrage apparaît, appuyez sur la touche <Entrée> de votre clavier dans un délai de 5 secondes pour accéder à l'invite de commande FreeDOS.
- Page 27 Are you sure you want to update the BIOS? La fonction de sauvegarde du BIOS n'est pas prise en charge en raison de certaines réglementations liées à la sécurité. Sélectionnez Yes (Oui) et appuyez sur <Entrée>. Appuyez sur <Échap> pour quitter BIOS Updater. Redémarrez votre ordinateur. NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) située dans le menu Exit du BIOS. Consultez la section 2.3 Menu Exit (Sortie) pour plus d'informations. ASUS TUF B360-PRO GAMING...
-
Page 28: Programme De Configuration Du Bios
L'utilisation du bouton d'alimentation, du bouton de réinitialisation ou des touches <Ctrl>+<Alt>+<Suppr.> peut endommager vos données ou votre système. Il est recommandé d'éteindre correctement votre système depuis votre système d'exploitation. • Les captures d'écrans du BIOS incluses dans cette section sont données à titre indicatif et peuvent différer de celles apparaissant sur votre écran. • Téléchargez la dernière version du BIOS sur le site Web d'ASUS www.asus.com. • Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS. • Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche F5. Consultez la section 2.3 Menu... - Page 29 Rapid Storage modifications et redémarre le système Affiche la vitesse du ventilateur du processeur. Appuyez sur ce bouton pour régler les ventilateurs manuellement Accès au mode avancé Charge les paramètres par défaut Rechercher dans les FAQ Affiche la liste des périphériques de démarrage Sélection de la priorité des périphériques de démarrage Les options de la séquence de démarrage varient en fonction des périphériques installés. ASUS TUF B360-PRO GAMING...
- Page 30 2.2.2 Advanced Mode (Mode avancé) L'interface Advanced Mode (Mode avancé) offre des options avancées pour les utilisateurs expérimentés dans la configuration des paramètres du BIOS. L'écran ci-dessous est un exemple de l'interface Advanced Mode. Consultez les sections suivantes pour plus de détails sur les diverses options de configuration. Pour accéder au mode EZ, sélectionnez EzMode (F7) ou appuyez sur la touche <F7> de votre clavier. Recherche (F9) Champs de configuration Barre de défilement Fenêtre contextuelle AURA ACTIVÉ/ Barre de menus Langue Favoris (F3) Contrôle Q-Fan (F6) DÉSACTIVÉ...
- Page 31 <Entrée> de votre clavier. Langue De nombreuses langues d'utilisation sont disponibles pour l'interface de configuration du BIOS. Cliquez sur ce bouton pour sélectionner la langue que vous souhaitez voir s'afficher sur l'écran du BIOS. Favoris (F3) Favoris est un espace personnel à partir duquel vous pouvez aisément accéder et modifier vos éléments de configuration de BIOS favoris. Sélectionnez les paramètres de BIOS fréquemment utilisés et ajoutez-les à la liste des favoris. Contrôle Q-Fan (F6) La fonctionnalité Q-Fan permet de gérer et de personnaliser les réglages des ventilateurs installés. Utilisez ce bouton pour régler les ventilateurs manuellement selon vos besoins. Recherche (F9) Ce bouton vous permet d'effectuer une recherche par nom d'élément BIOS, entrez le nom de l'élément pour trouver l'entrée correspondante à l'élément. AURA (F4) Ce bouton permet d'allumer ou d'éteindre l'éclairage LED RGB ou la LED fonctionnelle. [ON] Tous les effets AURA seront activés. (Mode par défaut) [OFF] Tous les effets AURA seront désactivés. ASUS TUF B360-PRO GAMING...
- Page 32 Rechercher dans les FAQ Déplacez votre souris au-dessus de ce bouton pour afficher un code QR. Numérisez ce code QR avec votre appareil mobile pour vous connecter à la page web de FAQ sur le BIOS ASUS. Vous pouvez également numériser le code QR ci-dessous : Barre de défilement Une barre de défilement apparaît à droite de l'écran de menu lorsque tous les éléments ne peuvent pas être affichés à l'écran. Utilisez les touches directionnelles haut/bas ou les touches <Page préc.> / <Page suiv.> de votre clavier pour afficher le reste des éléments. Aide générale Au bas de l'écran de menu se trouve une brève description de l'élément sélectionné. Utilisez la touche <F12> pour faire une capture d'écran du BIOS et l'enregistrer sur un périphérique de stockage amovible. Champs de configuration Ces champs affichent les valeurs des éléments de menu. Si un élément est configurable par l'utilisateur, vous pouvez en changer la valeur. Vous ne pouvez pas sélectionner un élément qui n'est pas configurable par l'utilisateur. Les champs configurables sont surlignés lorsque ceux-ci sont sélectionnés. Pour modifier la valeur d'un champ, sélectionnez-le et appuyez sur la touche <Entrée> de votre clavier pour afficher la liste des options de configuration disponibles.
-
Page 33: Menu Exit (Sortie)
Save Changes and Reset (Enregistrer les modifications et redémarrer le système) Une fois vos modifications terminées, choisissez cette option pour vous assurer que les valeurs définies seront enregistrées. Lorsque vous sélectionnez cette option ou lorsque vous appuyez sur <F10>, une fenêtre de confirmation apparaît. Choisissez OK pour enregistrer les modifications et quitter le BIOS. Discard Changes and Exit (Annuler et quitter) Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <Échap>, une fenêtre de confirmation apparaît. Choisissez OK pour quitter sans enregistrer les modifications apportées au BIOS. Launch EFI Shell from USB drive (Ouvrir l'application EFI Shell à partir d'un lecteur USB) Cette option permet de tenter d'exécuter l'application EFI Shell (shellx64.efi) à partir de l'un des lecteurs USB disponibles. ASUS TUF B360-PRO GAMING 2-11... - Page 34 2-12 Chapitre 2 : Informations BIOS...
-
Page 35: Annexes
L'utilisation de câbles protégés pour le raccordement du moniteur à la carte graphique est exigée pour assurer la conformité aux règlements de la FCC. Tout changement ou modification non expressément approuvé(e) par le responsable de la conformité peut annuler le droit de l'utilisateur à faire fonctionner cet appareil. ASUS TUF B360-PRO GAMING... - Page 36 Déclaration de conformité de Innovation, Sciences et Développement économique du Canada (ISED) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité...
- Page 37 être jetée avec les déchets ménagers. Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres...
- Page 38 Cijeli на: www.asus.com/support tekst EU izjave o sukladnosti dostupan je na: www.asus.com/support Türkçe AsusTek Computer Inc., bu aygıtın temel gereksinimlerle ve ilişkili Čeština Společnost ASUSTeK Computer Inc. tímto prohlašuje, že toto zařízení...
- Page 39 +1-510-608-4555 Site Web https://www.asus.com/us/ Support technique Support fax +1-812-284-0883 Téléphone +1-812-282-2787 Support en ligne https://www.asus.com/support/Product/ContactUs/Services/ questionform/?lang=en-us ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse Harkort Str. 21-23, 40880 Ratingen, Germany +49-2102-959931 Site Web https://www.asus.com/de/ Support technique Téléphone +49-2102-5789555 Support Fax +49-2102-959911 Support en ligne https://www.asus.com/support/Product/ContactUs/Services/...
- Page 40 800 Corporate Way, Fremont Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : TUF H370-PRO GAMING, TUF B360-PRO GAMING, TUF B360-PLUS GAMING Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: This device complies with part 15 of the FCC Rules.
