Mon atelier
MÉCANIQUE
de
BOLIDES DE COURSE
Constructions de
1-Superposition de deux barres
2-Superposition de barres avec deux goujons
3-Jonction de barres
4-Superposition de trois barres
5-Superposition perpendiculaire de barres
6-Superposition avec une barre à angle
7-Construis un carré avec les barres
8-Superposition de quatre barres
9-Construis un parallélépipède
10-Un pont en quelques pièces
11-Les roues dentées avec une tige
12-Construis un levier du 1er genre : tenailles
13-Construis un levier du 2e genre : casse-noix
14-Construis un levier du 3e genre : pince
15-Construis le point d'appui des leviers et la charge
16-Assemble et teste un levier inter-résistant
17-Assemble et teste un levier inter-appui
18-Assemble et teste un levier inter-moteur
19-Assemble une balance
20-Construis une balançoire à bascule et teste-la
21-Assemble le banc d'essai pour la rotation inverse
22-Construis et teste la rotation directe
23-Assemble et teste le mouvement alternatif
24-Assemble une transmission verticale
25-Construis une transmission verticale-horizontale
26-La vis sans fin pour le levage
27-La vis sans fin comme réducteur
28-Utilise le module de transmission pour la
rotation en sens inverse
29-Assemble la transmission avec la cage
porte-satellites

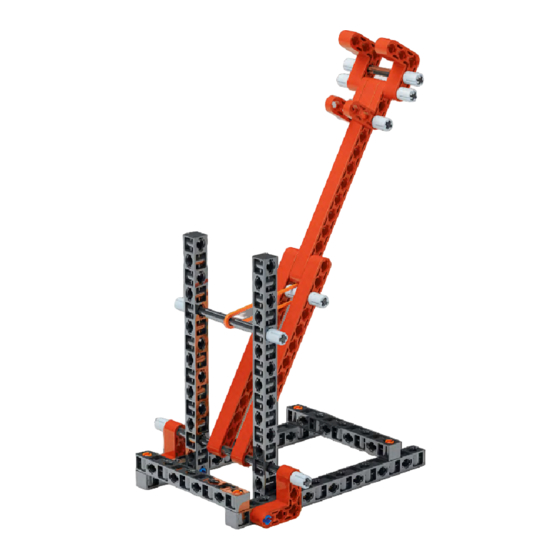

30-Une ancienne machine de guerre : le bélier
Notice à lire et à conserver pour toute
consultation ultérieure.
1
30
à
AVERTISSEMENT !
Uniquement pour enfants de plus de 8 ans.
Les instructions destinées aux adultes sont
incluses et elles doivent être respectées.
FABRICANT : Clementoni S.p.A.
Zona Industriale Fontenoce s.n.c.
62019 Recanati (MC) - Italy
Tel.: +39 071 75811
www.clementoni.com
FILIALE FRANCE: Clementoni France
Les Impressionnistes
24, rue de l'Europe - Bâtiment 7B
44240 La Chapelle sur Erdre
Tél. : +33 (0)2-40-72-60-60
e-mail: contact@clementoni.fr
www.clementoni.fr
