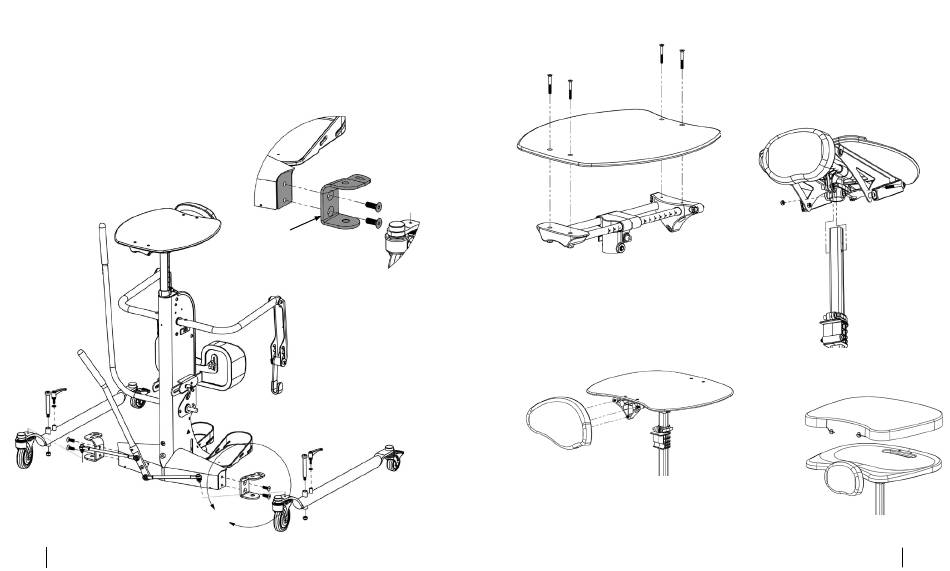

Assemblage Patte pivotante
page 7
Assemblage Patte pivotante
FIG . 9- Placez la plaque de fixation de la patte sur la base de
sorte que le trou unique soit orienté vers le bas et le trou en
fente vers l'arrière. Insérez les boulons et serrez à fond.
FIG. 9
Plaque de
fixation de la
patte
FIG. 9
Tablette transparente (illustrée)
Placez la tablette sur
PNG50394
le montant de tablette,
Tablette transparente étroite
P82261
introduisez l'écrou dans
Tablette moulée noire
la fente et serrez à fond.
PNG50393
Retirez les boulons du coussinet pectoral
et les installer sur la tablette. Serrez les
boulons à fond.
Coussinet pectoral
moulé Large
PNG30000
Tablette à angle réglable
transparente (illustrée)
PNG50398
Tablette à angle réglable
transparente étroite
P82262
Tablette moulée réglable
noire
PNG50397
Housse de tablette
rembourrée
PNG30295
Options
page 12
