Sommaire des Matières pour Metronic Moteur Horizon

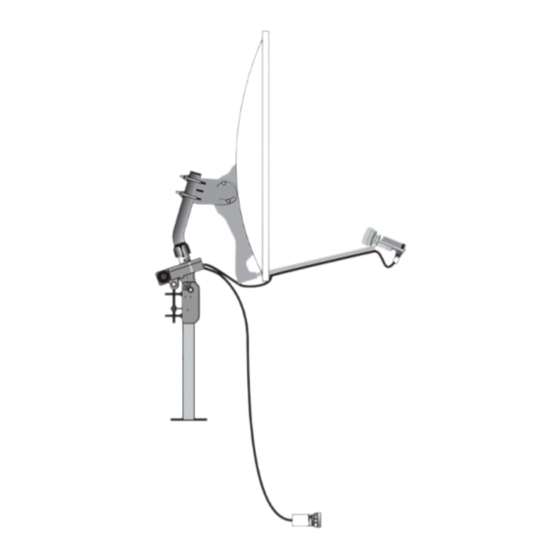

- Page 1 Notice de montage Moteur Horizon - Horizon Réf : 450908 MET340...
- Page 2 à de telles opérations un numéro vous renvoie à la deuxième par- tie de cette notice, où les opérations sont décrites en détail pour les ter- minaux Metronic AccessBOX et Dualis. Si vous possédez un autre récepteur, veuillez vous référer à la notice de celui-ci.
- Page 3 Eléments et outils nécessaires : Parabole Visserie / Fixation Bras d’offset LNB universel Mât ou bras de déport Ø minimum recommandé : 40 mm Récepteur satellite compatible DiSEqC 1.2 TV PAL / SECAM Cordon péritel 21 broches câblées Fiches F 10 Câble spécial satellite, du câble TV standard ne convient pas.
- Page 4 (voir schéma 5) • Préparez un morceau de câble de 1,5 m que vous utiliserez à l’étape G. • Connectez le terminal (entrée LNB) au moteur (entrée DEMO) puis allumez le récepteur 5 mm 8 mm Moteur Horizon-Horizon Réf. 450908 Moteur Démodulateur...
- Page 5 Assemblez les différents éléments de la parabole en vous référant à la noti- ce fournie avec celle-ci. • Pour les paraboles METRONIC en métal 77 cm (cinq trous), le support arrière de la parabole doit être réglé à 54°(voir schéma 6) •...
- Page 6 • Dès que la parabole est montée sur le moteur, faites une rotation conti- jusqu'aux butées 45° Est et 45° Ouest afin de vérifier qu'elle ne touche pas d'obstacle. Si vous approchez dangereusement un obstacle pendant cette manoeuvre, reportez-vous à la fin de la présente notice pour le réglage des butées mécaniques.
- Page 7 VÉRIFICATION Avant d'entamer la phase finale (le calage) vérifiez que votre ins- tallation ressemble bien à la photo n°11. Parabole dirigée vers Ouest Parabole dirigée vers Est Azimuts de HOT BIRD Encoche : lecture de l’azimut EST : à gauche du SUD 01 11 20 7 39 10...
- Page 8 Azimuts de HOT BIRD 01 14 11 11 21 13 31 09 41 09 51 12 61 07 71 13 81 10 91 10 02 11 12 11 22 03 32 08 42 13 52 13 62 09 72 07 82 09 92 10 03 11...
- Page 9 CALAGE / ORIENTATION DE LA PARABOLE • A la fin de l’étape K, vous allez capter ZDF sur l’écran du téléviseur. Ne passez surtout pas à l’étape L (affinage de l’orientation) si vous captez une autre chaî- 1) Mettez le récepteur sur la chaîne de référence de HotBird Attribuez un numéro de satellite à...
- Page 10 AFFINAGE DE L’ORIENTATION • Mettez le récepteur sur la chaîne de référence du satellite Atlantic Bird 3 (anciennement Télécom 2B puis 2C), à savoir BRTV pour un récepteur numé- rique. Mettez sur TF1 pour un récepteur analogique. • Recherchez dans le tableau des azimuts 16 l’azimut d’Atlantic Bird 3 dans votre département.
- Page 11 A titre indicatif, la figure 17 vous donne la position relative des satellites pour lesquels des chaînes sont pré-programmées dans les récepteurs metronic. Lorsque vous captez tous les satellites, vissez définitivement tous les écrous. Votre installation est terminée. RÉGLAGE DES BUTÉES MÉCANIQUES Ce réglage peut être nécessai-...
- Page 12 EST : Faites une rotation continue vers l’EST jusqu’à ce que la para- bole soit proche de l’obstacle. Tirer vers vous la partie supérieure du cylindre blanc et faites-la tourner jusqu’à ce que la butée du haut touche le capteur. Pendant ce réglage, faites attention à ne pas bouger la partie inférieure (butée OUEST).
- Page 13 0 - Allumer le récepteur Branchez le terminal sur le sec- Branchez le terminal sur le secteur, teur, "0100" s'affiche, appuyez sur la les LED's clignotent puis la LED touche de la télécommande, rouge reste allumée. Appuyez sur la patientez, l'écran reste noir ou touche de la télécommande, indique "pas de signal"...
- Page 14 4 - Rotation continue Dans le menu DiSEqC 1.2, placez- Dans le menu DiSEqC 1.2, descen- vous sur la ligne Recherche en dez sur la ligne MODE DE COM- continu. Un appui sur la touche MANDE. Par des appuis sur la fait partir le moteur vers l'Ouest.
- Page 15 8 - Afficher l'indicateur de signal Appuyez sur la touche INFO. Appuyez sur OK pour faire appa- L'indicateur se présente sous la raître liste chaînes. forme de deux barres verticales. La L'indicateur de niveau s'affiche en barre de gauche indique le niveau bas à...
