Omega TX-M12-RTD Serie Mode D'emploi

Transmetteur de température miniature
Avec connecteurs M12
Série TX-M12-RTD
U Connecteurs M12 pour un raccordement
rapide des capteurs et appareils
U À utiliser avec les capteurs Pt100, Pt500
ou Pt1000 à 2, 3 ou 4 fils
U Températures ambiantes de
fonctionnement : -40 à 85 °C (-40 à 185 °F)
U Plage de mesures comprise entre -200 et
850 °C (-328 à 1 862 °F)
U Boîtier compact de 38 mm de diamètre ;
poids de 100 g seulement
U Modèles de sortie 4 à 20 mA ou 0 à 10 Vcc
U Boîtier en acier inoxydable IP67
Les transmetteurs Omega de la série TX-m12-RTD offrent
de meilleures performances que les transmetteurs de
tête conventionnels dans un format compact et ultraléger.
Les connecteurs m12 intégrés permettent de garantir
une protection IP67 et l'intégrité du raccordement, et
permettent de changer rapidement et simplement de
capteur. Deux modèles sont disponibles avec une sortie de
4 à 20 ma ou de 0 à 10 Vcc. L'échelonnage par défaut de
la sortie complète est de 0 à 100 °C (32 à 212 °F). D'autres
plages sont possibles au moment de la commande et avec
un surcoût. De plus, le module de programmation USB en
option (USB-CONFIg-UNIT) permet à l'utilisateur final de
procéder à l'échelonnage.
Le transmetteur TX-m12-RTD est parfaitement compatible
avec les sondes Omega des séries PR-21 et PR-22 qui se
raccordent directement à l'entrée du capteur TX-m12-RTD.
Il est facile de raccorder d'autres sondes RTD à l'aide des
connecteurs mâles pouvant être installés sur site de type
m12-R-m-Fm ou m12-S-m-Fm, qui disposent de
raccordements par bornes à vis.

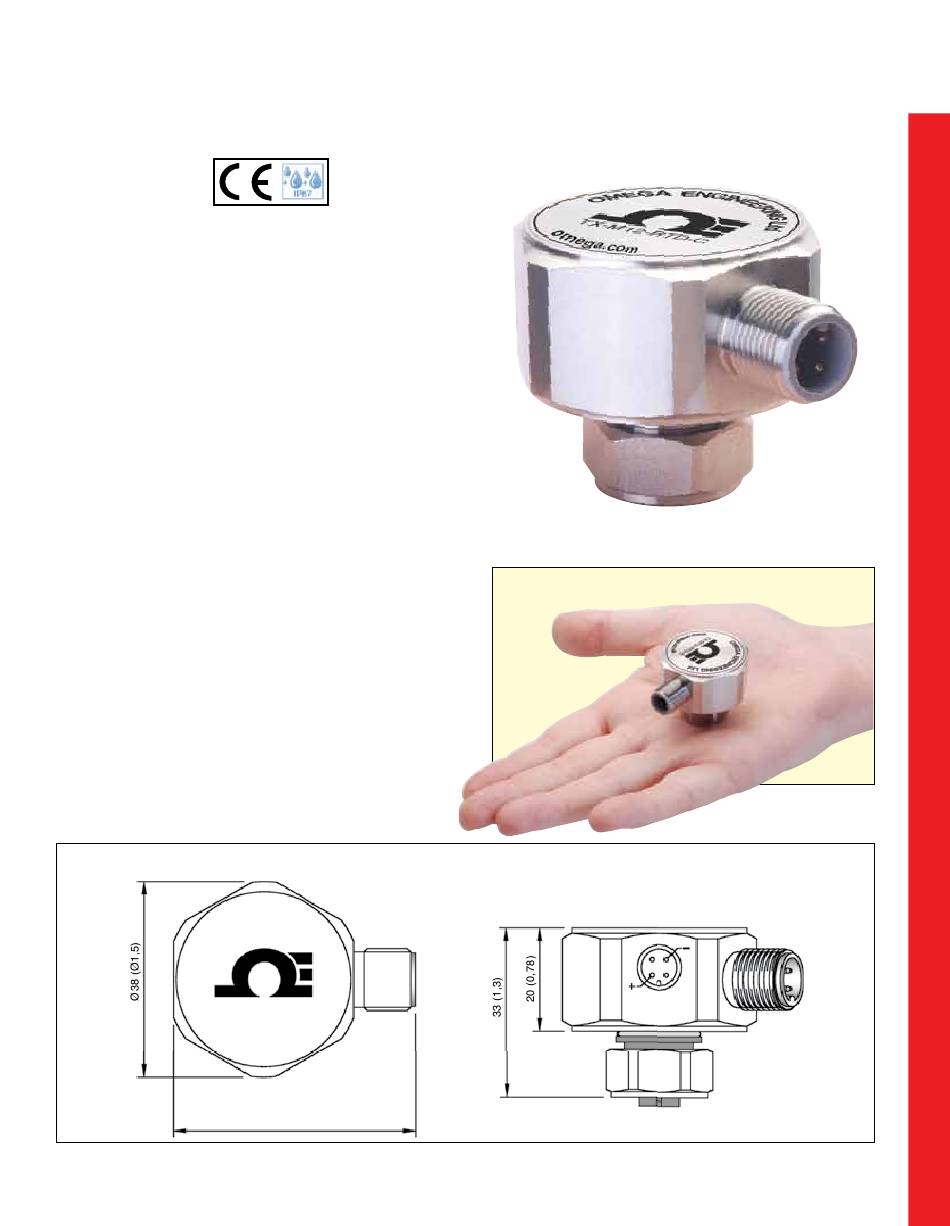

Dimensions : mm (po) Ø = diamètre
TX-M12-RTD-C
47 (1,85)
Transmetteur TX-M12-RTD-C représenté à échelle agrandie.
TX-M12-RTD-C.
Pt100 4-20 mA
C-1
C
