Introduction
The LiftMaster proprietary Long Range Reader and vehicle tags provide you
quick and easy access into your gate. The LiftMaster reader and vehicle tags
must be used as a system in order to function. The LiftMaster branded tags
can only be used with the LiftMaster branded reader.

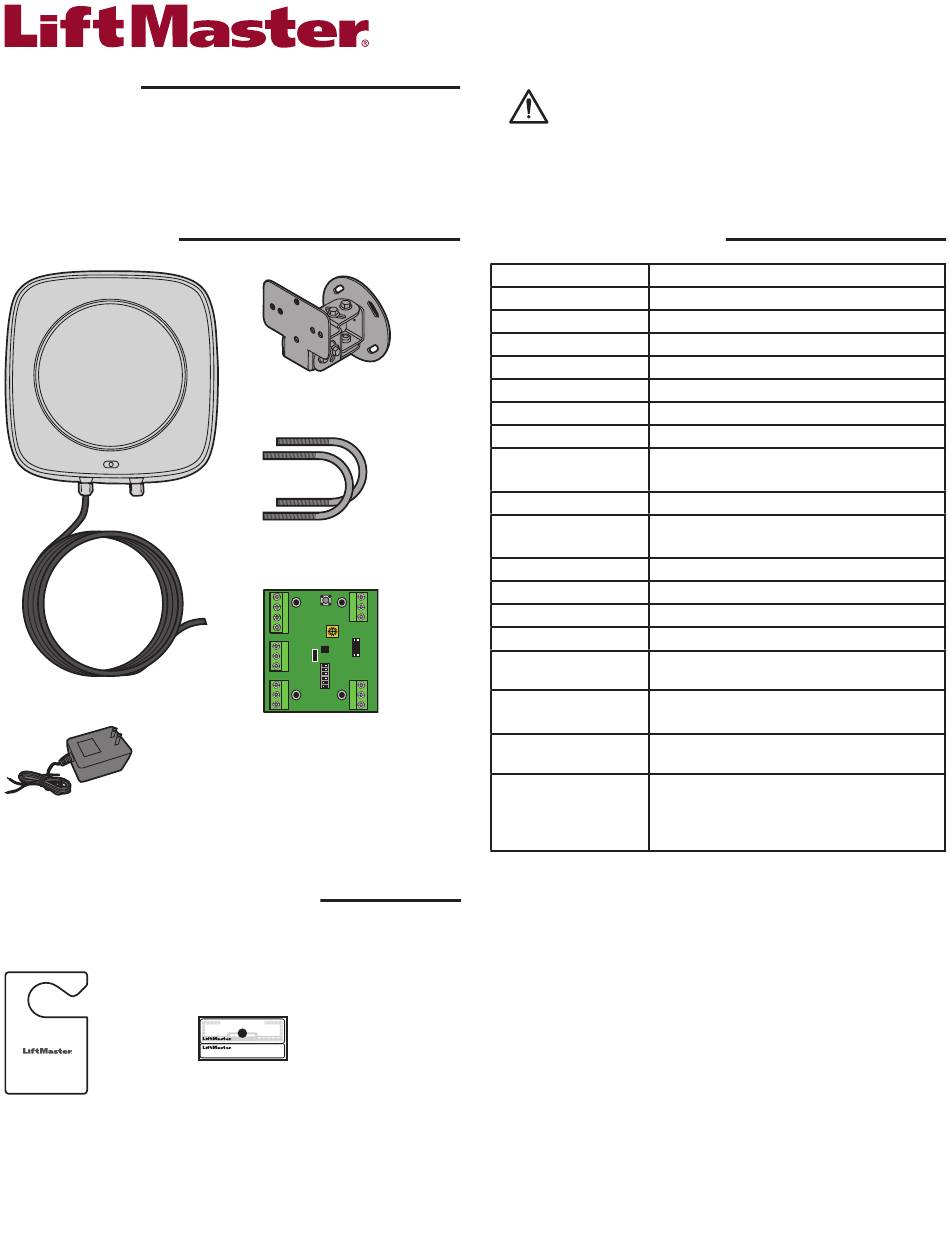

Carton Inventory
LMSC1000 RFID Reader
12V 3A Regulated Power
Supply
Supported LiftMaster RFID tags
(Order Separately)
07/18
LMHNTG
FC: 24
ID: 00025
Remove permit while vehicle is in motion.
LMHNTG/SPLMHNTG*
LiftMaster RFID Hang tag
* If specifi c Facility Code and Start ID required, use special part #s SPLMHNTG,
SPLMUNTG.
** The SW2 is not intended to be used on anything other than the LMSC1000.
Mounting Bracket
U-Bolts (2)
S2W Wiegand Interface
Module
The S2W Wiegand Interface Module
and plug-in transformer shall
be mounted in either the CAPXL
enclosure or a Gate Operator Listed to
UL 325, or a weather proof enclosure:
UL Listed NITW or CYIV, Types 3X,
3RX, 3SX, 4X OR 6P.
07/18
FC: 24
ID: 000025
LMUNTG Windshield/Headlamp Tag
FC: 24
ID: 000025
LMUNTG/SPLMUNTG*
LiftMaster Dual-Purpose RFID
Tag (Windshield/Headlamp)
LIFTMASTER LONG RANGE RFID READER
WARNING: This product can expose you to chemicals including
lead, which are known to the State of California to cause
cancer or birth defects or other reproductive harm. For more
information go to www.P65Warnings.ca.gov.
Reader Specifi cations
Part Number
LMSC1000
FCC ID
XVY-IDRO900MA
Dimensions
10.25" x 10.25" x 1.5"
Polarization
Circular Polarized
Frequency range
902Mhz ~ 928 MHz
Supported Protocol
ISO 18000-6C/EPC C1 G2, ISO 18000-6B
Read Range
20 – 30 Feet (Depending on Tag)
Anti-Collision
Up to 100 tags/second
Environment
Operating Temp : - 20 C to + 50 C
Storage Temp : - 20 C to + 80 C
Connectivity
26-Bit Wiegand (D0, D1, GND)
RF Output Power
Adjustable 13-30 dBm with 1 dB steps
Power Accuracy +/- 0.5dBm
Weight
< 31.0 oz. (Reader Only)
Protocol
ISO18000-6C C1G2
Firmware
v.EI8070400
LMSC1000 input rating
12V DC, 700 mA
UL 294 Levels
Attack: I, Line Security: I, Endurance: IV,
Standby: I
S2W_001 electrical
Input rating: 12 Vdc, 20 mA
ratings**
Relay output rating: 24 Vdc, 1 A
Compatible UL Listed
Chamberlain Group, Models CAPXL and
control Panels
CAP2D
Model S2W is intended
UL Listed NITW or CYIV, Types 3X, 3RX, 3SX,
to be installed within a
4X, or 6P
weather proof
enclosure
NOTE: UL verifi ed compatibility with CAPXL and CAP2D. S2W-001 module
must be energized from either the Triad Magnetics, Model WSU120-3000
or C.SA Electronics (Dongguan) Co., Ltd Model CS1203000.
Model LMSC1000
