Fiche produit

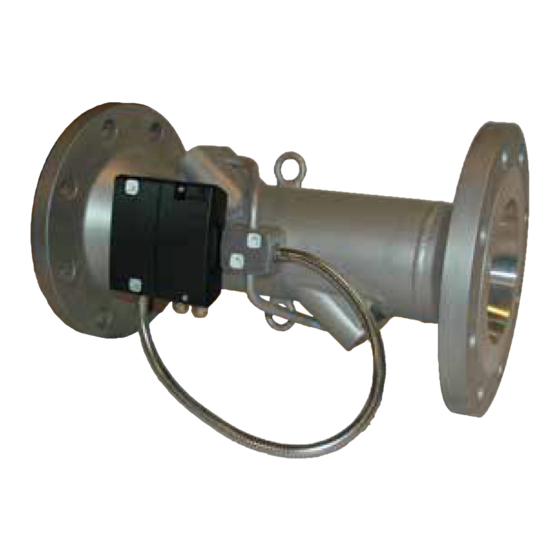

ULTRAFLOW® 54
DN150-300
• Débits compris entre 150 m³/h et 1000 m³/h
• Mesureur à Ultrasons
• Compteur statique sans pièces mobiles
• Large gamme de mesure
• Pas d'usure
• Haute précision
• Longévité accrue
MID 2014/32/EU
M18
0200
EN 1434
DK-BEK 1178 – 06/11/2014
EN 1434

Publicité

Table des Matières
loading

Manuels Connexes pour Kamstrup ULTRAFLOW 54

Sommaire des Matières pour Kamstrup ULTRAFLOW 54

  • Page 1 Fiche produit ULTRAFLOW® 54 DN150-300 • Débits compris entre 150 m³/h et 1000 m³/h • Mesureur à Ultrasons • Compteur statique sans pièces mobiles • Large gamme de mesure • Pas d’usure • Haute précision • Longévité accrue MID 2014/32/EU 0200 EN 1434 DK-BEK 1178 –...

  • Page 2: Table Des Matières

    Un câble de signal 3 fils est utilisé pour connecter mesure à Ultrasons. Le domaine principal d’application est ULTRAFLOW® 54 au calculateur MULTICAL® de Kamstrup. son utilisation avec des compteurs d’énergie thermique tel Ce câble alimente le mesureur et transfert les impulsions que MULTICAL®.
  • Page 3 ULTRAFLOW® 54 est homologué comme un compteur d’énergie frigorifique selon DK-BEK 1178 – 06/11/2014: Description système TS 27.02 002 Vérification Accréditation DANAK 268 Veuillez contacter Kamstrup A/S pour tout complément d’information concernant l’homologation de type et la vérification. Normes EN 1434:2015 Marquage CE ULTRAFLOW® 54est muni du marquage prévu par les directives suivantes: –...

  • Page 4: Données Techniques

    Selon l’intégrateur Données CEM Conforme à EN 1434:2015 classe C, MID E1 et E2 Il est possible d’utiliser une pile avec un module de sortie (Y=2) ex pour un site non encore équipé d’une alimentation secteur. Kamstrup A/S • 5810999_E1_FR_02.2018...

  • Page 5: Données Relatives Au Débit

    0,15 1:100 3000 0,015 2000 Valeurs par défaut. Les poids d’impulsion des compteurs sont indiqués sur l’étiquette de l’ULTRAFLOW®. ** Débit de saturation. Fréquence d’impulsions max. est maintenue en cas de dépassement du débit de saturation. Kamstrup A/S • 5810999_E1_FR_02.2018...

  • Page 6: Matériaux

    DN150 x 500 mm DN200 x 500 mm DN250 x 600 mm DN200 x 500 mm DN250 x 600 mm 1000 DN250 x 600 mm DN300 x 500 mm Brides EN 1092-1 – bride type B, face supérieure Kamstrup A/S • 5810999_E1_FR_02.2018...

  • Page 7: Dimensions

    C approximatif Nombre Filetage [mm] [bar] [m³/h] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] DN150 150 & 250 DN150 DN200 400 & 600 DN250 400 & 600 DN250 1000 DN300 1000 Kamstrup A/S • 5810999_E1_FR_02.2018...

  • Page 8: Perte De Charge

    1000 400 & 600 DN200 & DN250 4040 2020 1000 DN250 & DN300 8160 4080 x √∆p * q=k ∆p ULTRAFLOW® 54 DN150-300 ® ∆p ULTRAFLOW 54 DN150-250 0,01 1000 10000 Débit (m³/h) Flow [m ³/h] Kamstrup A/S • 5810999_E1_FR_02.2018...

  • Page 9: Installation

    Avant toute installation, la canalisation doit être rinçée. d’alimentation. Pour une alimentation pile, il est impératif d’utiliser la pile Kamstrup munie de son connecteur spéci- La position du mesureur (allé/retour) apparait sur l’étiquette fique. Les piles lithium doivent être correctement utilisées du MULTICAL®.

  • Page 10: Longueur Droite Ultraflow® 54

    La durée de vie de la pile du MULTICAL® 602 est environ 10 ans dépendant des options de communication disponibles dans le calculateur. Remarque : Il n’est pas permis de monter un module d’alimentation ou une pile dans l’ULTRAFLOW® 54. → ULTRAFLOW® 54 MULTICAL® → (Bleu) → + 3.6 V (Rouge) → (Jaune) Kamstrup A/S • 5810999_E1_FR_02.2018...
  • Page 11 (Y=2) et alimentation externe 24 VDC. Lorsque l’on utilise de grandes longueurs, il faut respecter une distance minimale de 25 cm entre les câbles de signaux (mesureur, sondes, communication) et les autres câbles en parti- culier les câbles de puissance. Kamstrup A/S • 5810999_E1_FR_02.2018...

  • Page 12: Codes Commandes Ultraflow® 54 Pour Multical

    1000 10,0 2000 DN300 0,15 Acier inoxydable Code-XXX relatif à l’assemblage final, approbation etc. déterminé par Kamstrup A/S. Certaines variantes ne sont pas disponibles dans les approbations nationales. Codes commandes ULTRAFLOW® 54 séparées Référence * Débit nom Débit min. Débit max.

  • Page 13: Références Options Ultraflow® 54

    0, 7, 8 Galvaniquement isolé, ”Low power” 0, 2, 7, 8 Module d’alimentation Type de module correspondant Pas d’alimentation 1, 2, 3 Pile, taille D Module d’alimentation 230 VAC 2, 3 Module d’alimentation 24 VAC 2, 3 Kamstrup A/S • 5810999_E1_FR_02.2018...

  • Page 14: Variantes De Programmation Du Poids D'impulsion Et La Durée D'impulsion

    2500 Défaut 1000 2500 Défaut 1000 2500 0,25 Défaut 1000 2500 1000 0,15 Défaut 1000 (0,25) 1000 1000 1000 1000 1000 2500 Pièces détachées pour ULTRAFLOW® 54 type 65-S/R/T q 1000. Configuration 65-5-FFGCR. Pas d’info débit. Kamstrup A/S • 5810999_E1_FR_02.2018...
  • Page 15 2,5 m, 5 m ou 10 m. Le câble est monté dans le boîtier électro- nique de l’ULTRAFLOW® 54. Si une alimentation 24/230 VAC est sélectionnée, le capteur est disponible en option avec un câble d’alimentation. Le câble est monté dans le boîtier électronique du capteur. Kamstrup A/S • 5810999_E1_FR_02.2018...
  • Page 16 167 Chemin des Frozières CH-8152 Glattbrugg 71850 Charnay les Mâcon T: +41 43 455 70 50 T: 03 85 22 13 48 F: +41 43 455 70 51 F: 03 85 34 49 83 info@kamstrup.ch info@kamstrup.fr kamstrup.com kamstrup.com Kamstrup A/S • 5810999_E1_FR_02.2018...
