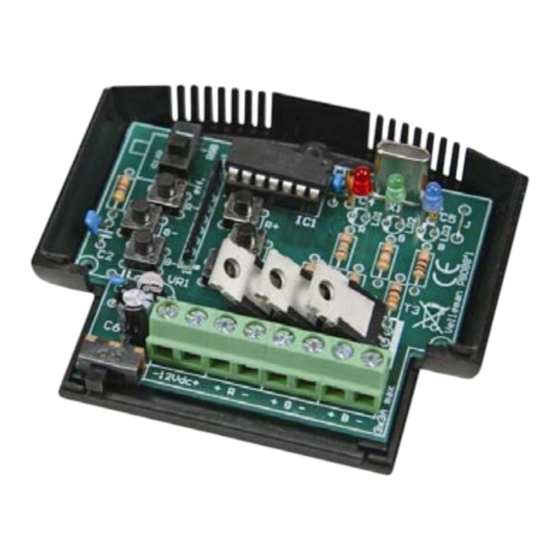

Velleman VM146 Mode D'emploi

Velleman VM146 Mode D'emploi

Controleur rgb
Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
RGB CONTROLLER
RGB controller
RGB controller
Contrôleur RGB
RGB controller
Controlador RGB
VM146
4
11
18
25
32

Publicité

loading

Manuels Connexes pour Velleman VM146

Sommaire des Matières pour Velleman VM146

  • Page 1 RGB CONTROLLER VM146 RGB controller RGB controller Contrôleur RGB RGB controller Controlador RGB...
  • Page 2 On/off switch Mode switch. Select between ‘RGB’- and ‘Effect’-mode ‘RGB’-mode: Red, Green and Blue output levels can be individually adjusted by means of the up/down buttons ‘Effect’-mode: Allows to choose between 11 built-in effects Output indicator leds. Power supply connector. RED output (3A DC max.) GREEN output (3A DC max.) BLUE output (3A DC max.)
  • Page 3 Interrupteur marche/arrêt Interruptor ON/OFF Sélecteur de mode : sélectionnez entre les modes " RGB " et " Effet " Selector de modo: seleccione entre los modos "RGB" y "Effet" Mode " RGB " : réglage séparée de l’intensité des sorties rouge, vert Modo "RGB": ajuste por separado del nivel de la intensidad de las salidas et bleu à...
  • Page 4 This product is guaranteed against defects in components and construction from the moment it is purchased and for a period of TWO YEAR starting from the date of sale. This guarantee is only valid if the unit is submitted together with the original purchase invoice. VELLEMAN components Ltd limits its responsibility to the reparation of defects or, as VELLEMAN components Ltd deems necessary, to the replacement or reparation of defective components.
  • Page 5 Specifications & features SPECIFICATIONS & FEATURES Ideal for use with flexible LED light lights strips, ex. RGB Led. (ordernr. LDB1-HS3027AC) Features: suited for both incandescent bulbs and LEDs up-down level adjust for each output hard transition effects : runnning light, Strobo, Colour loops, etc... smooth fade effects : colour change, flame effect, random colours, slow off etc...
  • Page 6 Connection CONNECTION Incandescent lightbulb or halogen lightbulb: connect the lightbulb to the output R, G or B. Polarity is not important. 3A /channel max (36W@12V). 12VDC Launch Microsoft Office Outlook.lnk LED-strip with common anode (+) : Connect the common anode to the (+) of the 12VDC power supply. Connect the cathode (-) of each colour to the (-) of R,G or B on the K8088.
  • Page 7 Connection LED: LEDs require a series resistor (R4, R5 or R6) Determine led voltage drop (Check manufacturer datasheet). Rule of thumb: red: 1.7V, green: 2V, blue: 3...4V Next, check required LED current. Example: 12VDC Red LED, 1.7V drop, required current: 20mA Resistor calculation: (12V-1.7V) / 0.020 = 515 ohm (choose nearest value, e.g.
  • Page 8 RGB-mode (mode switch into position ‘RGB’) This mode allows you to compose a desired colour by adjusting the level of each channel. RED-level down RED-level up GREEN-level down GREEN-level up BLUE-level down BLUE-level up Memory: Once you have composed a colour, you can store it in memory by flipping the mode switch to ‘eff'. Next time, when you turn on the controller with the slide switch set to ‘RGB’, it will revert to the colour you’ve composed.
  • Page 9 Effect # Description Select a static colour by means of buttons (12) and (13). Static colours Colours: Red - Green - Red/Green - Blue - Red/Blue - Green/Blue - Red/Green/Blue Sequenced colours Same as above, but automatically sequenced Sequenced primary colours Red - Green - Blue sequencer Colour fade Fade Red-Green-Blue-Red...
  • Page 10 Facilitate the operation of the device by familiarising yourself with its adjustments and indications. Velleman modules are not suitable for use or as part of life support systems, or systems that might create hazardous situations of kind. Repair under warranty is only possible with date and proof of purchase.
  • Page 11 JAAR vanaf de aankoop. De waarborg geldt enkel indien het produkt voorgelegd wordt samen met het origineel aankoop bewijs. De verplichtingen van VELLEMAN COMPONENTS N.V. beperken zich tot het herstellen van defecten of, naar vrije keuze van VELLEMAN COMPONENTS N.V., tot het vervangen of herstellen van defecte onderdelen.
  • Page 12 Eigenschappen en technische gegevens EIGENSCHAPPEN & TECHNISCHE GEGEVENS Uiterst geschikt voor gebruik met de flexibele ledstrips zoals de RGB LED strip (ordernr. LDB1-HS3027AC) SPECIFICATIES : geschikt voor zowel gloeilampen als leds intensiteit per kanaal instelbaar effecten met plotse overgang: loopeffect, stroboscoop, kleurlus, enz. effecten met geleidelijke overgang: kleurovergang, vlameffect, willekeurige kleur, trage uitschakeling, enz.
  • Page 13 Aansluitingen AANSLUITINGEN Gloeilamp of halogeenlamp: sluit de lamp aan uitgang R, G of B. De polariteit is niet belangrijk. 3A/kanaal max. (36W@12V). 12VDC Ledstrip met gemeenschappelijke anode (+): sluit de gemeenschappelijke anode aan de (+) van de 12VDC voeding. Sluit de kathode (-) van elk kleur aan de (-) van de R,G of B op de K8088. Anode Max.
  • Page 14 Aansluitingen Led: Leds vragen een serieweerstand (R4, R5 of R6). Controleer de spanningsval van de led. (Raadpleeg de specificaties door de fabrikant meegedeeld). Vuistregel: rood: 1.7V, groen: 2V, blauw: 3...4V Controleer vervolgens de nodige ledspanning. 12VDC Voorbeeld: Rode led, spanningsval van 1.7V, vereiste stroom: 20mA Berekening weerstand: (12V-1.7V) / 0.020 = 515 ohm (kies voor de dichtst bijzijnde waarde, bv.
  • Page 15 Gebruik GEBRUIK RGB-modus (modusschakelaar in stand 'RGB') In deze modus kunt u een eigen kleur samenstellen door de intensiteit van elk kanaal te wijzigen. Verlagen v/d RODE intensiteit Verlagen v/d RODE intensiteit Verlagen v/d GROENE intensiteit Verlagen v/d GROENE intensiteit Verlagen v/d BLAUWE intensiteit Verlagen v/d BLAUWE intensiteit Geheugen: Sla een kleur in het geheugen op door de modusschakelaar op 'eff' te plaatsen.
  • Page 16 Gebruik Effect # Omschrijving Selecteer een statische kleur met knoppen (12) en (13) Statische kleuren Kleuren: Rood - Groen - Rood/Groen - Blauw - Rood/Blauw - Groen/Blauw - Rood/Groen/Blauw Sequentiële kleuren Idem als hierboven maar met automatische sequentie Sequentiële primaire kleuren Rood - Groen –...
  • Page 17 Zorgt ervoor dat u met alle bedieningselementen vertrouwd raakt, wanneer U met het toestel zal werken. Velleman modules zijn niet geschikt voor gebruik in of als gedeelte van systemen welke levensfuncties in stand houden of systemen welke gevaarlijke situaties van gelijk welke aard kunnen veroorzaken.
  • Page 18 Cette garantie est uniquement valable si le produit est accompagné de la preuve d’achat originale. Les obligations de VELLEMAN COMPONENTS S.A. . se limitent à la réparation des défauts ou, sur seule décision de VELLEMAN COMPONENTS S.A. au remplacement ou à la réparation des pièces défectueuses.
  • Page 19 Caractéristiques et données techniques CARACTERISTIQUES ET DONNEES TECHNIQUES Convient parfaitement pour usage avec des flexibles à LED comme p.ex. les flexibles RGB à LED (ordernr. LDB1-HS3027AC) SPECIFICATIONS : convient pour des ampoules à incandescence comme pour des LED intensité réglable par canal effets à...
  • Page 20 Raccordement RACCORDEMENT Ampoule à incandescence ou halogène : Raccordez l’ampoule à la sortie R, G ou B. La polarité ne doit pas être respectée. Attention : 3A/canal max (36W@12V). 12VDC Flexibles à LED à anode commune (+) : Raccordez l'anode commune au (+) de l’alimentation 12VCC. Raccordez la cathode (-) de chaque couleur au (-) du R,G ou B sur le K8088.
  • Page 21 Raccordement LED: Les LED nécessitent une résistance en série (R4, R5 ou R6). Déterminez la chute de tension de la LED. (Vérifiez les spécifications du fabricant. Règle empirique : rouge : 1.7V, vert : 2V, bleu : 3...4V Vérifiez ensuite le courant nécessité pour chaque LED. 12VDC Exemple : LED rouge, chute de 1.7V, courant nécessité...
  • Page 22 Emploi EMPLOI Mode RGB : (sélecteur de mode en position "RGB") Ce mode permet de composer une couleur en réglant l’intensité de chaque canal. Diminuer intensité ROUGE/effet précédent Augmenter intensité ROUGE/effet suivant Diminuer intensité VERT/réduire vitesse de l’effet Augmenter intensité VERT/augmenter vitesse de l’effet Diminuer intensité...
  • Page 23 Emploi Effect # Description Sélectionnez une couleur statique avec les boutons (12) et (13) Couleur statique Couleurs: Rouge – Vert – Rouge/Vert – Bleu – Rouge/Bleu – Vert/Bleu – Rouge/Vert/Bleu Couleurs séquentielles Voir ci-dessus, excepté séquence automatique Couleurs primaires séquentielles Séquence Rouge –...
  • Page 24 Familiarisez-vous avec tous les réglages et indications de l'appareil afin de faciliter l'opération. Les modules Velleman ne conviennent pas pour une utilisation dans ou comme parties de systèmes servant à assurer des fonctions de survie ou des systèmes pouvant entraîner des situations dangereuses, de quelque nature qu‘elles soient.
  • Page 25 Die Garantie kann nur beansprucht werden, wenn das Produtk mit der Originalrechnung abgegeben wird. Die Verpflichtungen der VELLEMAN COMPONENTS AG beschränken sich auf die Aufhebung der Fehler, oder, nach freier Wahl der VELLEMAN COMPONENTS AG , auf den Austausch oder die Reparation der fehlerhaften Teile.
  • Page 26 Spezifikationen und Technische kenndaten SPEZIFIKATIONEN & TECHNISCHE DATEN ideal für den Gebrauch mit flexiblen LED-Streifen, z.B. RGB LED-Streifen (ordernr. LDB1-HS3027AC) TECHNISCHE EIGENSCHAFTEN : eignet sich für Glühlampen und LEDs Intensität pro Kanal einstellbar Effekte mit sofortigem Übergang: Running light, Stroboskop, Farbschleife, usw. Effekte mit allmählichem Übergang: Farbwechsel, Flammeneffekt, beliebige Farbe, langsame Ausschalten, usw.
  • Page 27 Anshluss ANSHLUSS Glühlampe oder Halogenlampe: verbinden Sie die Lampe mit Ausgang R, G oder B. Die Polarität ist nicht wichtig. 3A/Kanal max. (36W@12V). 12VDC LED-Streifen mit gemeinsamer Anode (+): verbinden Sie die gemeinsame Anode mit (+) der 12VDC-Stromversorgung. Verbinden Sie die Kathode (-) jeder Farbe mit (-) von R, G oder B des K8088. Max.
  • Page 28 Anshluss LED: die LEDs brauchen einen Vorwiderstand (R4, R5 oder R6). Überprüfen Sie den Spannungsabfall der LED. (Kontrollieren Sie die technischen Daten des Herstellers). Faustregel: rot: 1.7V, grün: 2V, blau: 3...4V 12VDC Überprüfen Sie danach die notwendige LED-Spannung. Beispiel: Rote LED, Spannungsabfall von 1.7V, erforderlicher Strom: 20mA Berechnung Widerstand: (12V-1.7V) / 0.020 = 515 Ohm (wählen Sie den nächsten Wert, z.B.
  • Page 29 Anwendung ANWENDUNG RGB-Modus (Modus-Schalter in 'RGB'-Position) In diesem Modus können Sie eine eigene Farbe zusammenstellen, indem Sie die Intensität jedes Kanals ändern. Die Intensität ROT verringern / voriger Effekt Die Intensität ROT erhöhen / folgender Effekt Die Intensität GRÜN verringern / Effektgeschwindigkeit verringern Die Intensität GRÜN erhöhen / Effektgeschwindigkeit erhöhen Die Intensität BLAU verringern / vorige Farbe Die Intensität BLAU erhöhen / folgende Farbe...
  • Page 30 Anwendung Effect # Umschreibung Wählen Sie eine statische Farbe mit Taste (12) und (13) aus Statische Farben Farben: Rot - Grün - Rot/Grün - Blau - Rot/Blau - Grün/Blau - Rot/Grün/Blau Sequenzielle Farben Idem (siehe oben) aber mit automatischer Sequenz Sequenzielle Grundfarben Rot - Grün –...
  • Page 31 Sicherheits– und Warnhinweise WARNUNG Lassen Sie Reparaturen durch Fachleute erfolgen Installieren Sie das Modul nicht in einer Umgebung mit stehendem oder fließendem Wasser oder in einer sehr feuchten Umgebung SICHERHEITSHINWEISE Gehen Sie behutsam mit dem Modul um. Es fallen lassen, kann die Leiterplatte und das Gehäuse beschädigen. Überschreiten Sie nie die in den technischen Daten erwähnten Eingangsgrößen.
  • Page 32 Este producto está garantizado contra defectos de componentes y construcción a partir de su adquisición y durante un período de TRES AÑO a partir de la fecha de venta. Esta garantía sólo es válida si la unidad se entrega junto con la factura de compra original. VELLEMAN COMPONENTS Ltd. limita su responsabilidad a la reparación de los defectos o, si VELLEMAN COMPONENTS Ltd.
  • Page 33 Especificaciones y Características ESPECIFICARTIONES Y CARACTERÍSTICAS Apto para el uso con cintas con LEDs flexibles como p.ej. los módulos RGB con LEDs (ordernr. LDB1-HS3027AC) ESPECIFICACIONES : apto tanto para lámparas incandescentes como para LEDs intensidad ajustable por canal efectos con transición directa: running light, estroboscopio, bucles, etc. efectos con transición progresiva: transición de colores, efecto llama, colores arbitrarios, apagado lento, etc.
  • Page 34 Conexión CONEXIÓN Lámpara incandescente o halógena: conecte la bombilla a la salida R, G o B. No es importante la polaridad. ¡Ojo!: 3A/canal máx. (36W@12V). 12VDC Cinta con LEDs flexible y ánodo común (+): Conecte el ánodo común al (+) de la alimentación 12VCC. Conecte el cátodo (-) de cada color al (-) de R, G o B del K8088.
  • Page 35 Conexión LEDs: Los LEDs necesitan una resistencia en serie (R4, R5 o R6). Determine la caída de tensión del LED. (Controle las especificaciones del fabricante. Regla general: rojo: 1.7V, verde: 2V, azul: 3...4V Luego, controle la corriente necesitada para cada LED. 12VDC Ejemplo: LED rojo, caída de 1.7V, corriente necesitada de 20mA...
  • Page 36 Modo RGB: (selector de modo en la posición "RGB") Este modo permite componer un color propio al ajustar la intensidad de cada canal. Disminuir el nivel de la intensidad ROJO/efecto anterior Aumentar el nivel de la intensidad ROJO /efecto siguiente Disminuir el nivel de la intensidad VERDE/disminuir la velocidad del efecto Aumentar el nivel de la intensidad VERDE/aumentar la velocidad del efecto Disminuir el nivel de la intensidad AZUL/color anterior...
  • Page 37 Effecto # Descripción Seleccione un color estático con los botones (12) y (13) Color estático Colores: Rojo – Verde – Rojo/Verde – Azul – Rojo/Azul – Verde/Azul – Rojo/Verde/Azul Colores secuenciales Ídem (véase arriba) pero con secuencia automática Colores primarios secuenciales Secuencia Roja –...
  • Page 38 Siga cuidadosamente todas las instrucciones y familiarícese con los ajustes al operar este dispositivo. Los modulo Velleman no son adecuados para una utilización dentro o corno sistema destinado a garantizar funciones para sobrevivir o sistemas conllevando situaciones peligrosas sea cual su naturaleza.
  • Page 40 +31(0)76 514 7563 Velleman Inc. +1(817)284-7785 Spain Velleman Components +32(0)9 384 36 11 Modifications and typographical errors reserved - © Velleman Components nv - HVM146G - 2008 - ED1 5 4 1 0 3 2 9 3 9 3 5 4 0...
