GE ZWAVE Smart Switch Mode D'emploi

FCC / IC
En
This device complies with part 15 of the FCC and Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by
unauthorized modifications to this equipment. Such modifications could void the user's authority
to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
— Consult the dealer or an experienced radio/TV technician for help
Important note: To comply with the FCC RF exposure compliance requirements, no change to
the antenna or the device is permitted. Any change to the antenna or the device could result in
the device exceeding the RF exposure requirements and void user's authority to operate the device.
Fr
Cet appareil est conforme au paragraphe 15 des normes FCC et au CNR pour les appareils
exempts de licence d'Industrie Canada. Son utilisation est sujette aux deux conditions suivantes :
1) cet appareil ne doit pas occasionner de brouillage préjudiciable et 2) cet appareil doit accepter
toutes les interférences reçues, notamment les interférences qui peuvent provoquer un
fonctionnement non désiré.
NOTE DE LA FCC : Le fabricant n'est pas responsable des interférences sur les fréquences
radioélectriques ou télévisuelles pouvant être causées par des modifications non autorisées de ce
matériel. De telles modifications peuvent annuler le droit de l'utilisateur à utiliser cet appareil.
REMARQUE : Cet appareil a été testé et certifié conforme aux limites relatives aux appareils
numériques de catégorie B définies dans le paragraphe 15 des normes FCC. Ces limites ont été
définies afin de fournir une protection raisonnable contre le brouillage préjudiciable en milieu
résidentiel. Cet appareil produit, utilise et peut émettre des ondes de fréquence radio et, s'il n'est
pas installé et utilisé conformément aux instructions, il peut provoquer un brouillage préjudiciable
aux communications radio. Il n'existe toutefois aucune garantie que des interférences ne se
produiront pas au sein d'une installation donnée. Si cet appareil occasionne un brouillage
préjudiciable à la réception radiophonique ou télévisuelle, il suffit d'allumer et d'éteindre l'appareil
pour déterminer sa responsabilité. Nous encourageons l'utilisateur à essayer de corriger ces
interférences en appliquant une ou plusieurs des mesures suivantes :
— Réorienter ou déplacer l'antenne de réception.
— Augmenter la distance entre l'appareil et le récepteur.
— Brancher l'appareil à une prise secteur différente de celle du récepteur.
— Consulter le revendeur ou un technicien spécialisé en postes radio ou téléviseurs.
Remarque importante : Pour se conformer aux exigences de conformité de la FCC concernant
l'exposition aux RF, aucune modification apportée à l'antenne ou au dispositif n'est autorisée. Toute
modification apportée à l'antenne ou au dispositif pourrait faire en sorte que le dispositif dépasse
les exigences d'exposition aux RF et pourrait annuler le droit de l'utilisateur à utiliser ce dispositif.
Es
Este dispositivo cumple con las Especificaciones del apartado 15 de las normas de la FCC y con
las especificaciones de las normas radioeléctricas (RSS) del Ministerio de Industria de Canadá
aplicables a aparatos exentos de licencia. El funcionamiento está sujeto a las siguientes dos
condiciones: (1) este dispositivo no debe provocar interferencia perjudicial, y (2) este dispositivo
debe aceptar toda interferencia que reciba, incluso la que pudiera causar un funcionamiento no
deseado.
NOTA DE LA FCC: El fabricante no se hace responsable de ninguna interferencia de radio o TV
ocasionada por modificaciones no autorizadas efectuadas a este equipo. Dichas modificaciones
podrían anular la autoridad del usuario para utilizar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para aparatos digitales de Clase B,
de conformidad con el apartado 15 de las normas de la FCC. Estos límites están diseñados para
proveer protección razonable contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, usa y puede irradiar energía de radiofrecuencias y, si no se instala y usa según
las instrucciones, puede provocar interferencia perjudicial a las radiocomunicaciones. No obstante,
no hay garantías de que no ocurrirá interferencia en una instalación en particular. Si este equipo
provoca interferencia perjudicial a la recepción de radio o televisión, lo que puede determinarse
encendiendo y apagando el equipo, se recomienda que el usuario intente corregir la
interferencia por medio de la implementación de una o más de las siguientes medidas:
— Reorientar o reubicar la antena receptora.
— Incrementar la separación entre el equipo y el receptor.
— Conectar el equipo a un tomacorriente de un circuito diferente del circuito al que está
conectado el receptor.
— Consultar al distribuidor o a un técnico con experiencia en radio/televisión para
solicitar asistencia.
Nota importante: Para cumplir con los requisitos de cumplimiento de exposición de
radiofrecuencia de la FCC, no se permiten cambios a la antena o el dispositivo. Cualquier cambio a
la antena o dispositivo podría hacer que el dispositivo supere los requerimientos de exposición de
radiofrecuencia y anular la autoridad del usuario para operar el dispositivo.
FCC — U2Z45604A | IC: 6924A-45604A
Jasco Products Company | Model: ZW4201 / 14284
CAN ICES-3(B) / NMB-3(B)
All brand names shown are trademarks of their MADE IN CHINA/FABRIQUÉ EN CHINE/HECHO EN CHINA
respective owners.
GE IS A TRADEMARK OF GENERAL ELECTRIC COMPANY
Tous les noms de marque illustrés sont des AND IS UNDER LICENSE BY
JASCO PRODUCTS COMPANY LLC,
marques de commerce de leurs propriétaires
respectifs. 10 E. MEMORIAL RD.,
OKLAHOMA CITY, OK 73114.
Todas las marcas que aparecen aquí
son marcas registradas de sus respectivos © 2015JASCO 2015| 14284 | ZW4201 | rev. 11/02/15 RT
dueños.
1.

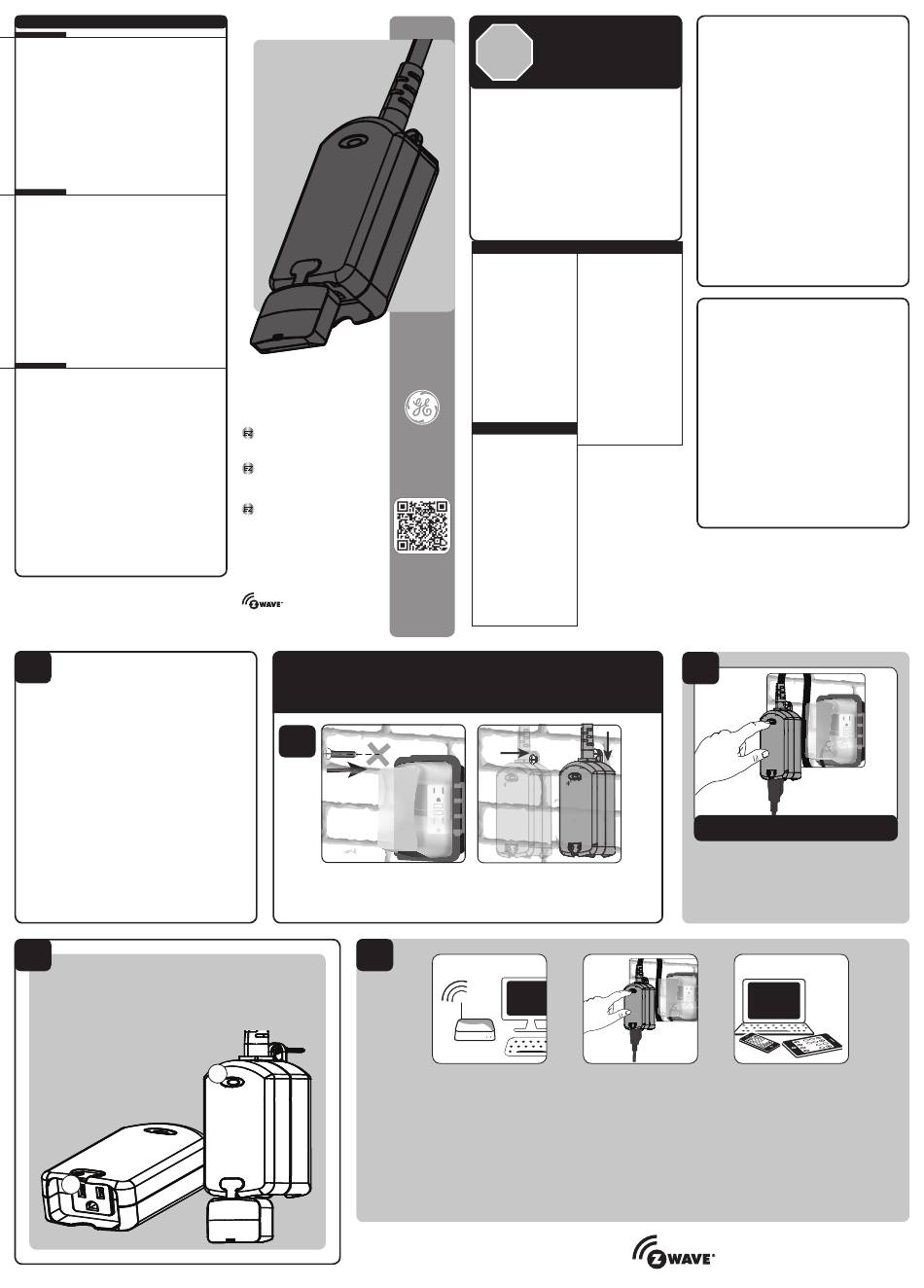

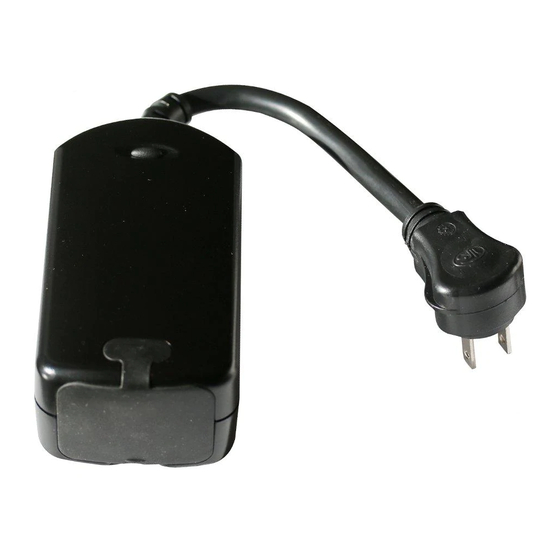

Getting To Know Your New Z-Wave Device
Maximum load for the Z-Wave controlled outlet:
600W Incandescent; 1800W (15A) Resistive or ½ HP Motor
• One Z-Wave controlled grounded outlet
for lighting & small appliances
• Remote ON/OFF control via the Z-Wave controller
• Manual ON/OFF control with the manual/program button
• Grounded 3-wire power connection for safety
• Weather and impact resistant housing; suitable
for outdoors in a wet or damp conditions
• Integrated outlet cover keeps dirt and debris
out when the smart switch is not in use
• This Z-Wave device has advanced features that allow
you to customize your experience. These features
can only be adjusted by a Z-Wave enabled controller
that support the Z-Wave Configuration command
class.For a complete list of Adjustable Configurations,
visit: www.jascoproducts.com/z-waveconfig
4.
A. Z-Wave controlled outlets
This outlet can remotely turn the connected
light or appliance ON/OFF.
B. Manual/Program button
Single press — turn On/Off
Single press — include or exclude
in Z-Wave network
B
MANUAL • MANUEL •
Plug-in Wireless Outdoor
Smart Switch
Montage mural
intelligent
Gradateur
sans fil
Interruptor
de pared
reductor
inalàmbrico de
luz inteligente
ezzwave.com
Z-Wave® Certified Wireless Lighting Control
Certifié Z-Wave Commande d'éclairage sans fil
Control inalámbrico para iluminación certificado por Z-Wave®
IMPORTANT!
This unit is suitable for outdoor use in damp locations. Do not expose to rain or immerise in water. Install at
least 3ft. above ground level with the receptacle pointed down. When used outdoors you should plug the
unit into a GFCI receptacle with a receptacle cover rated for outdoor use.
2.
1. A mounting tab with screw key-hole is located at the top of this unit.
Install the included screw in the desired location leaving 3/16" of the screw exposed.
2. Align the mounting tab with the screw head, slide the tab over the screw and let the unit drop
down to lock it in place.
5.
A
Adding your device to a Z-Wave network:
1. Follow the instructions for your Z-Wave certified controller to include the
smart switch to the Z-Wave network.
2. Once the controller is ready to include your outdoor smart switch, single
press and release the manual/program button on the smart switch to include
it in the network.
Please reference the controller/gateway's manual for instructions.
Now you have complete control to turn your lamp ON/OFF or set dim
levels according to groups, scenes, schedules and interactive automations
programmed by your controller.
If your Z-Wave certified controller features Remote Access, you can now control
your lighting from your mobile devices.
This Device supports Lifeline (association group 1) supporting 1 node for lifeline communication. Group 1 must be
assigned the Node ID of the primary controller where unsolicited notifications will be sent. The Z-Wave controller
should set this association automatically after inclusion. Lifeline association only supports the "Device Reset Locally"
function. Refer to the instructions of your controller for any available details on how this can be set.
DO NOT RETURN THIS
MANUAL
PRODUCT TO THE STORE
STOP NE RETOURNEZ PAS
CE PRODUIT AU MAGASIN
NO DEVUELVA ESTE
PRODUCTO A LA TIENDA
If you have any problems or questions, contact our tech support team
at; 1-800-654-8483, option 1 Monday–Friday, 7:30–5pm CST
For the most up-to-date product support, accessories, electronic (PDF) format
manuals and more, visit www.jascoproducts.com/support.
• No user servicable parts in this unit.
Si vous avez des problèmes ou des questions, communiquez avec notre
équipe de soutien technique au 1-800-654-8483, option1, du lundi au vendredi,
de 7 h 30 à 17 h (HNC).
Pour le soutien relatif aux produits le plus à jour, les accessoires,
les manuels en format électronique (PDF) et plus encore, visitez le site
www.jascoproducts.com/support.
• Aucune des pièces de ce dispositif ne peut être réparée par l'utilisateur.
Si tiene problemas o dudas, comuníquese con nuestro equipo técnico al número:
1-800-654-8483, opción 1 de lunes a viernes, de 7:30 a 5 p.m., hora estándar del
centro (CST).
Para recibir el soporte técnico más actualizado sobre productos,
accesorios, manuales en formato digital (PDF), entre otros,
visite www.jascoproducts.com/support.
• Esta unidad no contiene piezas que el usuario pueda reparar.
WARNING
RISK OF FIRE
RISK OF ELECTRICAL SHOCK
RISK OF BURNS
TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS
PRODUCT HAS A GROUNDING TYPE PLUG THAT HAS
A THIRD (GROUNDING) PIN. THIS PLUG WILL ONLY FIT
INTO A GROUNDING TYPE POWER OUTLET. IF THE
PLUG DOES NOT FIT INTO THE OUTLET, CONTACT A
QUALIFIED ELECTRICIAN TO INSTALL THE PROPER
OUTLET. DO NOT CHANGE THE PLUG IN ANY WAY.
CONTROLLING APPLIANCES:
EXERCISE EXTREME CAUTION WHEN USING Z-WAVE
DEVICES TO CONTROL APPLIANCES. OPERATION
OF THE Z-WAVE DEVICE MAY BE IN A DIFFERENT
ROOM THAN THE CONTROLLED APPLIANCE, ALSO
AN UNINTENTIONAL ACTIVATION MAY OCCUR IF
THE WRONG BUTTON ON THE REMOTE IS PRESSED.
Z-WAVE DEVICES MAY AUTOMATICALLY BE POWERED
ON DUE TO TIMED EVENT PROGRAMMING.
DEPENDING UPON THE APPLIANCE, THESE
UNATTENDED OR UNINTENTIONAL OPERATIONS
COULD POSSIBLY RESULT IN A HAZARDOUS
CONDITION. FOR THESE REASONS, WE RECOMMEND
THE FOLLOWING:
• DO NOT USE Z-WAVE DEVICES TO CONTROL
ELECTRIC HEATERS OR ANY OTHER APPLIANCES
WHICH MAY PRESENT A HAZARDOUS CONDITION
DUE TO UNATTENDED OR UNINTENTIONAL OR
AUTOMATIC POWER ON CONTROL.
AVERTISSEMENT
RISQUE D'INCENDIE
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
POUR RÉDUIRE LES RISQUES DE CHOCS
ÉLECTRIQUES, CE PRODUIT COMPREND UNE FICHE
MISE À LA TERRE CONSTITUÉE D'UNE TROISIÈME
BROCHE (MISE À LA TERRE). CETTE FICHE NE PEUT
ÊTRE INSÉRÉE QUE DANS UNE PRISE DE COURANT À
LA TERRE. SI LA FICHE NE PEUT ÊTRE INSÉRÉE DANS
LA PRISE, COMMUNIQUEZ AVEC UN ÉLECTRICIEN
QUALIFIÉ QUI INSTALLERA UNE PRISE ADÉQUATE.
NE CHANGEZ PAS LA PRISE DE QUELQUE MANIÈRE
QUE CE SOIT.
COMMANDE DES APPAREILS :
SOYEZ TRÈS PRUDENT LORSQUE VOUS UTILISEZ
LES DISPOSITIFS Z-WAVE POUR COMMANDER
LES APPAREILS. LE DISPOSITIF Z-WAVE PEUT
ÊTRE UTILISÉ DANS UNE SALLE DIFFÉRENTE DE
CELLE DANS LAQUELLE SE TROUVE L'APPAREIL
COMMANDÉ ET UNE ACTIVATION INVOLONTAIRE
PEUT AUSSI SE PRODUIRE SI LE MAUVAIS BOUTON
Scan to view
EST ACTIVÉ SUR LA TÉLÉCOMMANDE. LES
installation guide
DISPOSITIFS Z-WAVE POURRAIENT ÊTRE ACTIVÉS
AUTOMATIQUEMENT À CAUSE D'UN ÉVÉNEMENT
Balayez ce code pour
PROGRAMMÉ. SELON L'APPAREIL, CES UTILISATIONS
consulter le guide
INVOLONTAIRES ET SANS SUPERVISION PEUVENT
d'installation.
ENGENDRER UN RISQUE. POUR CES RAISONS, NOUS
RECOMMANDONS CE QUI SUIT :
Escanear para ver
• N'UTILISEZ PAS LES DISPOSITIFS Z-WAVE POUR
la guía de instalación
COMMANDER LES RADIATEURS ÉLECTRIQUES OU
D'AUTRES APPAREILS QUI POURRAIENT PRÉSENTER
UN DANGER EN CAS DE COMMANDE D'ACTIVATION
14284
IMPRÉVUE, INVOLONTAIRE OU AUTOMATIQUE.
ZW4201
WARRANTY
JASCO Products warrants this product to be free from manufacturing defects for a period of
two years from the original date of consumer purchase. This warranty is limited to the repair or
replacement of this product only and does not extend to consequential or incidental damage to
other products that may be used with this product. This warranty is in lieu of all other warranties,
expressed or implied. Some states do not allow limitations on how long an implied warranty
lasts or permit the exclusion or limitation of incidental or consequential damage, so the above
limitations may not apply to you. This warranty gives you specific rights, and you may also have
other rights which vary from state to state. Please contact Customer Service at 800-654-8483
(option 1) between 7:30AM – 5:00PM CST or via our website (www.jascoproducts.com) if the unit
should prove defective within the warranty period.
GARANTIE
JASCO Products garantit que ce produit est exempt de tout défaut de fabrication pour une
période de deux ans à compter de la date de l'achat original par l'acheteur. Cette garantie se
limite exclusivement à la réparation ou au remplacement de ce produit et n'est pas applicable
aux dommages indirects ou accessoires survenus sur d'autres produits utilisés avec ce produit.
Cette garantie se substitue à toute autre garantie expresse ou implicite. Certains États ne
permettent pas de restrictions quant à la durée d'une garantie implicite ou permettent l'exclusion
ou la limitation des dommages indirects et accessoires; il se peut, par conséquent, que cette
garantie ne s'applique pas dans votre cas. Cette garantie vous confère des droits juridiques précis;
vous pouvez jouir d'autres droits qui peuvent varier d'un État à l'autre. Veuillez communiquer
avec le service à la clientèle au 1-800-654-8483 (option 1) entre 7 h 30 et 17 h (heure normale
du Centre) ou par l'intermédiaire de notre site Web (www.jascoproducts.com) si l'appareil s'avère
défaillant au cours de la période de garantie.
GARANTÍA
JASCO Products garantiza que este producto está libre de defectos de fabricación durante un
periodo de dos años a partir de la fecha original de compra por parte del consumidor. Esta
garantía se limita a la reparación o sustitución de este producto solamente y no se extiende
a daños derivados o accidentales causados a otros productos que se usen con esta unidad.
Esa garantía remplaza a todas las demás garantías expresas o implícitas. Algunos estados
no autorizan limitaciones en cuanto a la duración de una garantía implícita ni permiten la
exclusión o limitación por daños accidentales o derivados; por lo tanto, puede que las anteriores
limitaciones no apliquen en su caso. Esta garantía le da a usted derechos específicos, y otros
que usted puede tener y que varían según el estado en el que usted reside. Si la unidad resultare
ADVERTENCIA defectuosa dentro del periodo de garantía, comuníquese por favor con Atención al Cliente en el
800-654-8483 (opción 1) entre 7.30 y 17 h, Hora del Centro, o a través de nuestro sitio de internet
RIESGO DE INCENDIO
(www.jascoproducts.com).
RIESGO DE DESCARGA ELÉCTRICA
RIESGO DE QUEMADURAS JASCO Products Company, Building B
10 E Memorial Rd. Oklahoma City, OK 73114
PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA,
ESTE PRODUCTO CUENTA CON UNA CLAVIJA DE TIPO
CONEXIÓN A TIERRA (TIENE UNA TERCERA PATILLA).
ESTA CLAVIJA SÓLO PODRÁ CONECTARSE A UN
TOMACORRIENTE DE TIPO CONEXIÓN A TIERRA. SI
NO SE PUEDE CONECTAR LA CLAVIJA A LA TOMA,
SPECIFICATIONS
CONSULTE CON UN TÉCNICO ELÉCTRICO CALIFICADO
Power 120VAC, 60Hz
PARA INSTALAR LA TOMA APROPIADA. POR NINGÚN
Signal (Frequency) 908.4 / 916 MHz
MOTIVO MODIFIQUE LA CLAVIJA.
Maximum load for both outlets 15 Amps, 1800W Resistive
CONTROL DE EQUIPOS
Maximum load for the Z-Wave controlled outlet: 600W Incandescent, ½ HP Motor or
ELECTRODOMÉSTICOS:
1800W Resistive
PROCEDA CON SUMA PRECAUCIÓN AL USAR LOS
Range: Up to 150 feet line of sight between the Wireless Controller and the closest Z-Wave
DISPOSITIVOS Z-WAVE PARA CONTROLAR EQUIPOS
receiver module.
ELECTRODOMÉSTICOS. EL DISPOSITIVO Z-WAVE
Operating Temperature Range: 32-104° F (0-40° C)
PUEDE FUNCIONAR EN UNA HABITACIÓN DIFERENTE
Suitable for outdoor use in damp locations.
A LA DEL EQUIPO CONTROLADO. ADEMÁS, PODRÍA
Specifications subject to change without notice due to continuing product improvement
PRODUCIRSE UNA ACTIVACIÓN ACCIDENTAL SI SE
OPRIME EL BOTÓN INCORRECTO EN EL CONTROL
REMOTO. LOS DISPOSITIVOS Z-WAVE PUEDEN SPÉCIFICATIONS
ENCENDERSE AUTOMÁTICAMENTE DEBIDO A
Alimentation : 120 V c.a., 60 Hz
EVENTOS CRONOMETRADOS PROGRAMADOS.
Signal (fréquence) : 908,4 / 916 MHz
SEGÚN EL EQUIPO DEL QUE SE TRATE, ESTE
Charge maximale pour les deux prises : résistance de 1800 W (15 A)
FUNCIONAMIENTO ACCIDENTAL O SIN SUPERVISIÓN
Charge maximale pour la prise commandée Z-Wave : 600 watts (incandescent), moteur de ½ HP
PODRÍA CREAR UNA SITUACIÓN PELIGROSA. POR
ou résistance de 1800 watts.
TALES MOTIVOS, RECOMENDAMOS LO SIGUIENTE:
Portée : Distance à vue entre la télécommande et le module de réception Z-Wave le plus proche
• NO USAR LOS DISPOSITIVOS Z-WAVE PARA
allant jusqu'à 150 pi.
CONTROLAR CALENTADORES ELÉCTRICOS U OTROS
Plage de températures de fonctionnement : de 32 à 104 °F (de 0 à 40 °C).
APARATOS ELECTRODOMÉSTICOS QUE PUDIERAN
Convient pour un usage extérieur dans des endroits humides.
IMPLICAR UN PELIGRO DEBIDO A UN ENCENDIDO
SIN SUPERVISIÓN, ACCIDENTAL O AUTOMÁTICO. En raison d'améliorations continues du produit, les spécifications peuvent faire l'objet de
changements sans préavis.
NOT FOR USE WITH MEDICAL OR LIFE
SUPPORT EQUIPMENT
ESPECIFICACIONES:
Z-WAVE ENABLED DEVICES SHOULD NEVER BE
Alimentación: 120 VCA, 60 Hz
USED TO SUPPLY POWER TO, OR CONTROL THE
Señal (frecuencia): 908,4 / 916 MHz
ON/OFF STATUS OF MEDICAL AND/OR LIFE
Carga máxima para las dos tomas: 15 A, 1800 W resistiva
SUPPORT EQUIPMENT.
Carga máxima para la toma controlada por Z-Wave: 600 W
Incandescente, ½ HP motor o 1800 W resistiva
NE PAS UTILISER AVEC UN ÉQUIPEMENT
Alcance: Hasta 150 pies (45.7 m) en línea de visión directa entre el control remoto y el módulo
MÉDICAL OU DE SURVIE
receptor Z-Wave más cercano.
LES DISPOSITIFS COMPATIBLES AVEC LA
Rango de temperatura de funcionamiento: 32-104 °F (0-40 °C).
TECHNOLOGIE Z-WAVE NE DEVRAIENT JAMAIS ÊTRE
Ideal para uso en espacios exteriores húmedos.
UTILISÉS POUR ALIMENTER OU COMMANDER LA MISE
Especificaciones sujetas a cambio sin aviso debido a continuas mejoras del producto
EN MARCHE OU L'ARRÊT DE L'ÉQUIPEMENT MÉDICAL
OU DE SURVIE.
SE PROHÍBE SU EMPLEO EN EQUIPO
MÉDICO O EQUIPO PARA EL
MANTENIMIENTO DE LAS FUNCIONES
VITALES
LOS DISPOSITIVOS Z-WAVE NUNCA SE DEBEN USAR
PARA SUMINISTRAR ENERGÍA ELÉCTRICA AL EQUIPO
MÉDICO O AL EQUIPO PARA EL MANTENIMIENTO DE
FUNCIONES VITALES, NI PARA CONTROLAR EL ESTADO
DE ENCENDIDO O APAGADO DE DICHOS EQUIPOS.
3.
NOTE: Plug directly into outlet.
Do not use with extension cords
The manual/program button on the outdoor switch
allows the user to:
Turn the connected lamp ON or OFF. If the outdoor
switch is OFF, press and release the button once to turn it
ON and vice versa to turn OFF.
To remove and reset the device:
1. Follow the instructions for your Z-Wave certified controller to exclude a
device from the Z-Wave network.
2. Once the controller is ready to Exclude your device, press and release the
manual/program button on the smart switch to exclude it from the networ
To return your switch to factory defaults:
1. If plugged in, unplug the Switch from the receptacle.
2. Press and hold the top button for at least 3 seconds while you plug the switch
into a receptacle.
Note: This should only be used in the event your network's primary controller
is missing or otherwise inoperable.
Z-WAVE INTEROPERABILITY
This product can be included and operated in any Z-Wave network with
other Z-Wave certified devices from other manufacturers and/or other
applications. All non-battery operated nodes within the network will act as
repeaters regardless of vendor to increase reliability of the network.
