abitana ABI-EV2013S00 Guide D'installation

ABI-EV2013S00
Home TV Gateway - RF large bande, IP,
xDSL - Slave 4 ports
Guide d'installation
1 Contenu de l'emballage

un module ABI-EV2013S00

Guide d'installation

4 Terminaisons RJ45
2 Outillage

Clé à écrou 11mm
3 Introduction
Le module ABI-EV2013S00 esclave est une unité d'extension qui
ajoute 4 sorties TV sur RJ45 à un Home TV Gateway Master ABI-
EV2012S00.
Port d'Entrée:
L'entrée accepte des signaux FM et TV large bande dans la plage de
88 à 862 MHz en provenance de l'unité master.
Ports de Sortie:
La combinaison FM/VHF/UHF est disponible sur quatre ports RJ45 TV
qui peuvent être reliés à une prise murale par le biais du câblage
paires torsadées OmniMedia. Les 4 ports AUX acheminent dans l'autre
sens des signaux de voie de retour pour TV interactive de type
Ethernet ou téléphone 2-fils.
L'amplificateur est épaulé par un nombre d'adaptateurs RJ45/coax
pour brancher du côté du récepteur TV (avec et sans réglages et
filtres).
L'appareil est compatible sur ses quatre sorties avec une voie de
retour Ethernet (par exemple Telenet).
L'appareil n'est pas compatible avec une voie de retour in-band (par
exemple VOO, UPC).
Français
121015_ABI-EV2013_QSG_ML
4
5
Le module ABI-EV2013S00 est un équipement passif et ne nécessite
pas d'alimentation propre.
Page 3

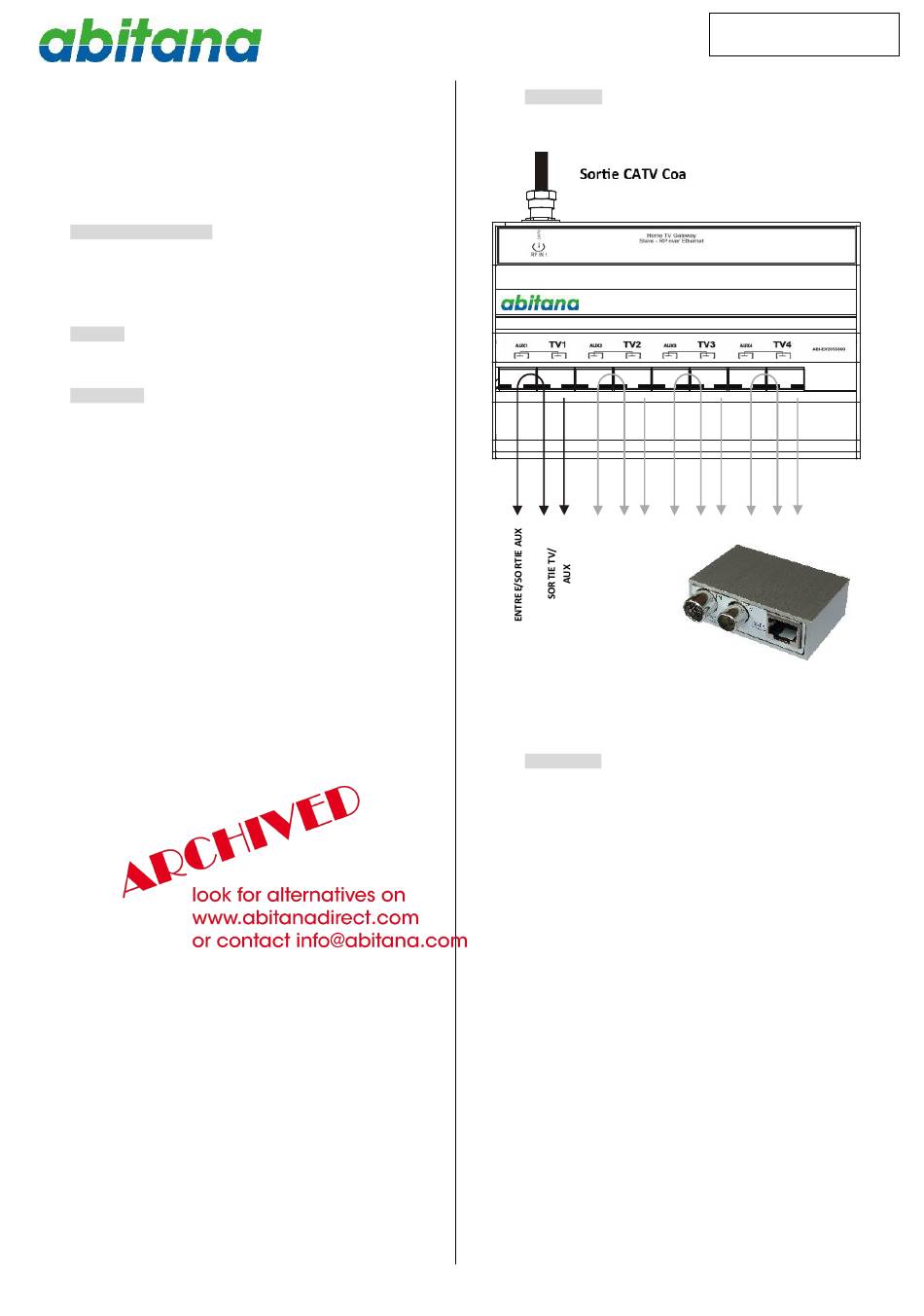

Connecteurs
ABI-EV2012S00
-
ABI-AC2001S00
Alimentation
FRANCAIS
abitana
N.V. S.A.
