- Page 1 AUDIO VIDEO PROFESSIONNEL WWW.RAMIAUDIO.COM RGL800 Signalisation On Air Visual display Manuel Utilisateur User’s Manual...
- Page 2 Rami - RGL 800 FRANCAIS / ENGLISH...

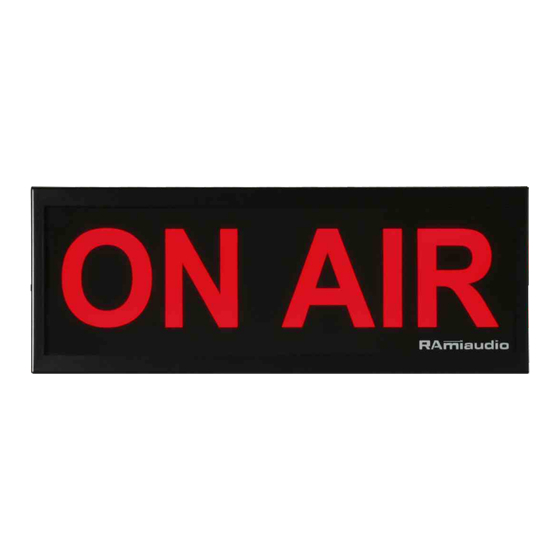

- Page 3 DESCRIPTION Le RGL800 est un panneau de visualisation “ON The RGL800 is an ON AIR display unit with leds. AIR” à leds. They guarantee indefinitive useful life compared Les leds garantissent une durée de vie illimitée with a traditional lighting.
- Page 4 SYNOPTIQUE / BLOCK DIAGRAM RP2000 Signal input on XLR or on Sub-D 15 F Ampli INPUT COLD INPUT COLD PUSH PUSH ASM120D Made in France LIGHT OUT + OPTO - OPTO OUTPUT INPUT 230V 50/60Hz 14W T 1A L RGL 800 Rami - RGL 800 FRANCAIS / ENGLISH...
- Page 5 CABLAGE CONNECTEUR / WIRING 1 / Câblage Boucle sèche / Dry loop External power supply RGL800 +24V +24V 2 / Câblage Collecteur ouvert / open collector External power supply RGL800 +24V +24V 3 / Câblage en flottant / Isolated remote...
- Page 6 Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité / Never expose the equipment to rain, snow or moisture. Le RGL800 est conforme aux normes suivantes / RGL800 complies with : EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive 73/23/EEC, 89/336/EEC et 93/68/EEC.
- Page 7 INTEGRATION 146.60mm 3 Trous pour vis de 4 ou 5mm p e r m e t t a n t d e f i x e r le châssis au mur 3 Trous permettant de passer le câble d'alimentation 102 mm Rami - RGL 800 FRANCAIS / ENGLISH...
- Page 8 7 Rue Raoul Follereau 77600 BUSSY SAINT GEORGES - FRANCE Tél. : 33 (0)1 64 66 20 20- Fax : 33 (0)1 64 66 20 30 E-mail : rami@ramiaudio.com www.ramiaudio.com Rami se réserve le droit de modifier les spécifications du produit sans préavis All specifications in this document can be modifed by RAmi without prior notice.
