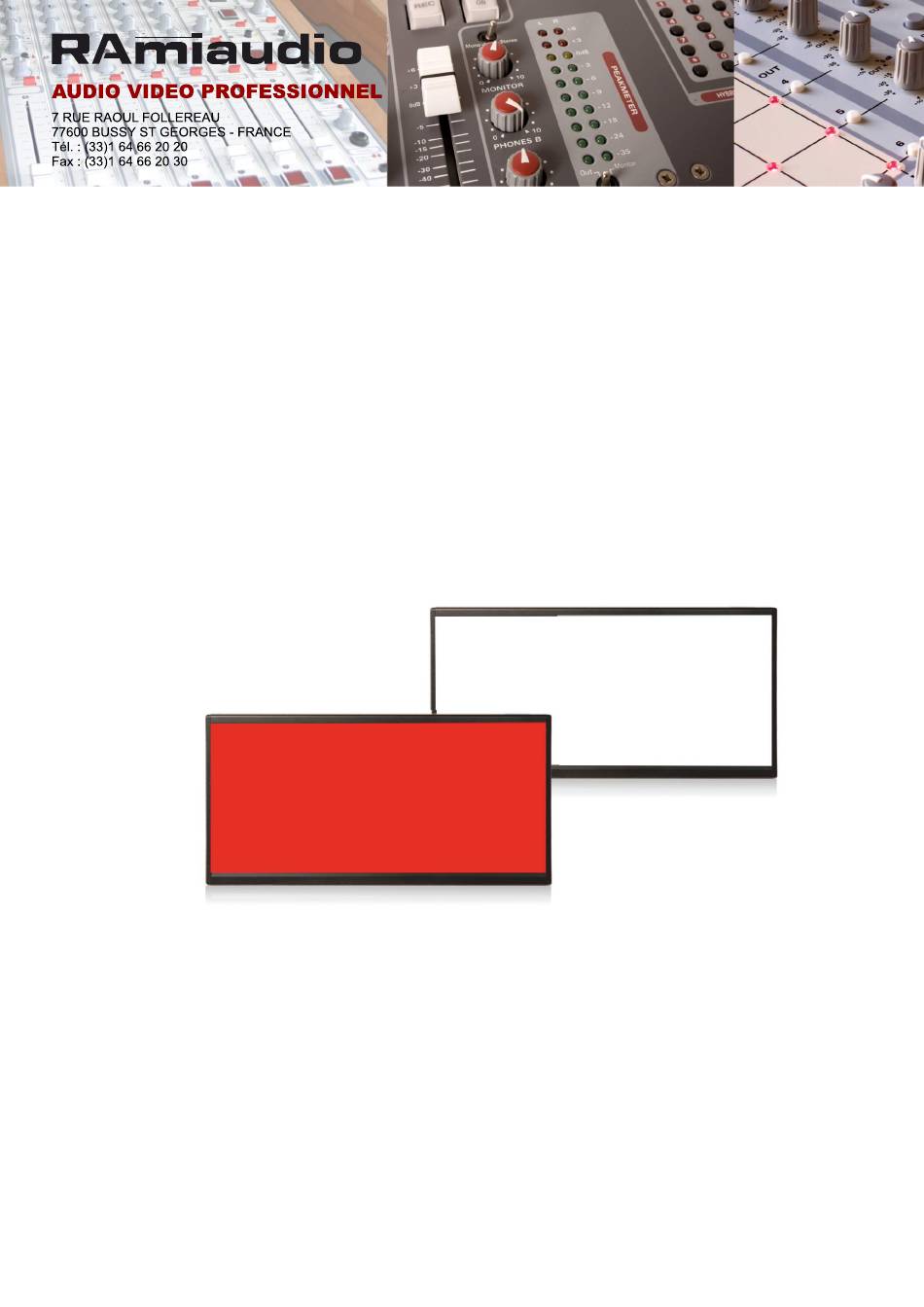

- Page 1 RGL 400 Boîtier mural de visualisation d'événements Manuel utilisateur...
- Page 2 INTRODUCTION Le RGL400 est un boîtier mural de visualisation d'événements : Trois états : éteint, allumage blanc, allumage rouge. Fixation par trous sur panneau arrière pour intégration plaquée sur un mur. Commande par 2 arrivées 230V. Remarque : La commande allumage rouge inhibe la commande allumage blanc si cette dernière reste présente en entrée.
- Page 3 LE PANNEAU ARRIERE 1 / Enlevez le capot avant du RGL400 afin de fixer le panneau arrière au mur. Vous pouvez vous aider du gabarit fourni dans la documentation. Trous permettant de passer le câble secteur Goujons pour fixer l'attache-câble Trou pour vis de 4 ou 5mm p e r m e t t a n t d e f i x e r le châssis au mur...
- Page 4 Luminosité minimale * configuration usine 4 / Refixer le capot avant avec les quatre vis têtes fraisées de 3 mm. RAmi se réserve le droit de modifier les spécifications du produit sans préavis. Vers 1141009 www.ramiaudio.com - www.amixaudio.com - www.limitationsonore.com...
- Page 5 GABARIT DE PERCAGE 16mm trou de fixation Diam 20 Diam 20 trou de fixation 90.00 mm 103.00 mm 118.60 mm...
