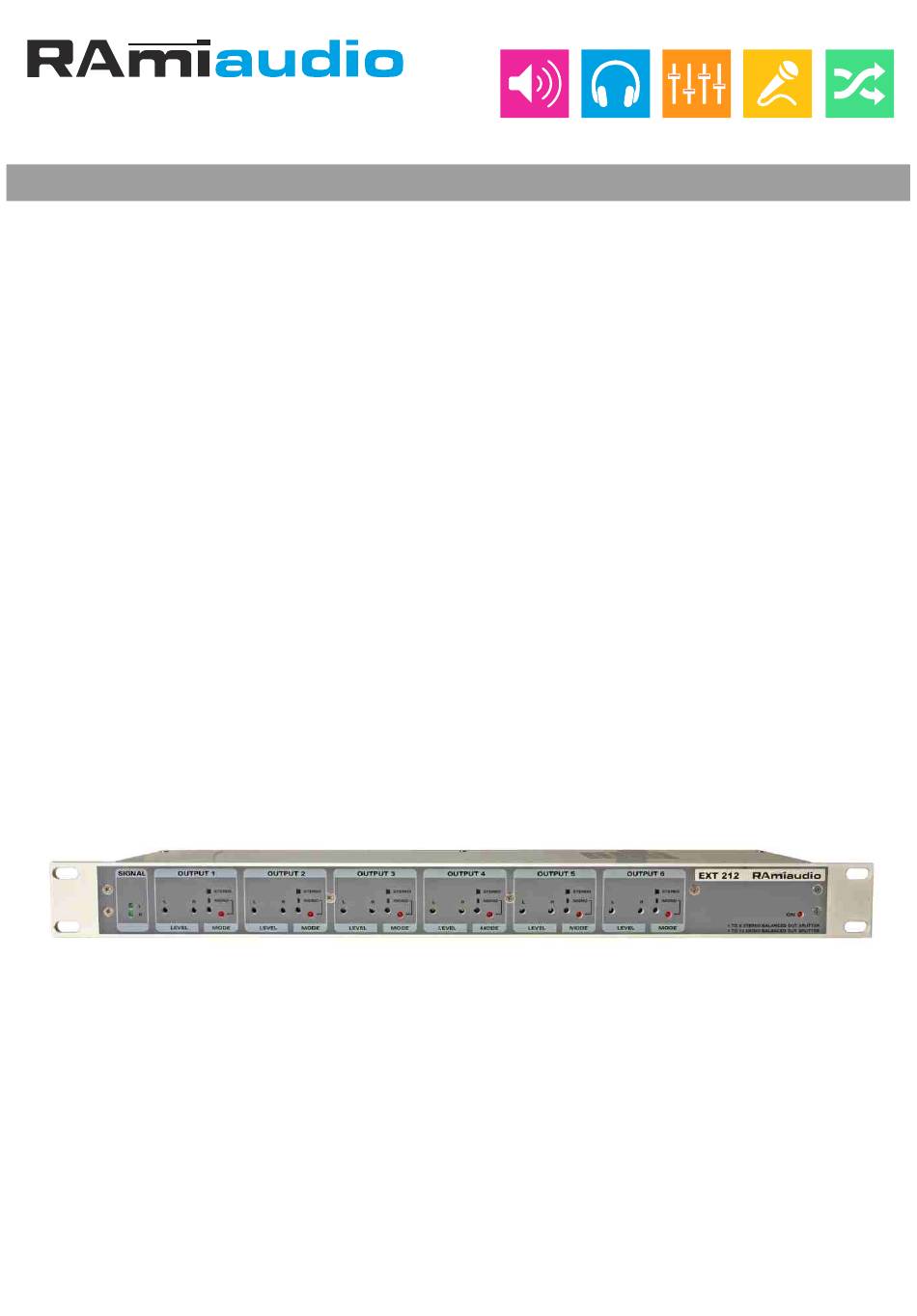

- Page 1 AUDIO VIDEO PROFESSIONNEL WWW.RAMIAUDIO.COM EXT212 Distributeur de sorties symétriques Stereo balanced splitter Manuel Utilisateur User’s Manual...
- Page 2 Rami EXT212...
-
Page 3: Table Des Matières
SOMMAIRE Description ................Utilisation ................Synoptique ................Face avant ................Face arrière ................Informations................Caractéristiques ..............SUMMARY English................... Rami EXT212... -
Page 4: Description
DESCRIPTION L’EXT212 permet de distribuer une modulation stéréophonique vers 6 départs stéréophoniques en conservant une très grande qualité. Toutes les sorties disposent d'amplificateurs individuels pour supprimer toute interaction entre les départs. Une entrée stéréophonique vers 6 départs stéréophoniques, ou une entrée monophonique vers 12 ... -
Page 5: Face Avant
Sortie 2. Idem à la sortie 1. Sortie 3. Idem à la sortie 1. Sortie 4. Idem à la sortie 1. 10 - Sortie 5. Idem à la sortie 1. 11- Sortie 6. Idem à la sortie 1. 12- Témoin lumineux de présence secteur. Rami EXT212... -
Page 6: Face Arrière
Cette sortie est du type “symétrique Electronique”. (Masse en 1, Pt chaud en 2, Pt froid en 3) Embase XLR 3 points mâle de sortie droite OUT6. Cette sortie est du type “symétrique Electronique”. (Masse en 1, Pt chaud en 2, Pt froid en 3) O - Embase CEI pour alimentation secteur. Rami EXT212... -
Page 7: Informations
INFORMATION Attention L'alimentation de l’EXT212 dispose d'un connecteur d'alimentation d'énergie (2 pôles + terre). La terre doit être impérativement reliée au réseau EDF. Ne jamais faire fonctionner cet équipement sans le raccordement à la terre. ... -
Page 8: Caractéristiques
Bande passante de 10 Hz à 100 kHz à - 1 dB et de 5 Hz à 180 kHz à - 3 dB. Mesures effectuées sans option VCA. Alimentation : 230 volts + / - 10 % Puissance : Dimensions : Rack 1 unité : 483 x 44 x 132 mm Poids : 3 Kg Rami EXT212... - Page 9 SUMMARY Description................Uses..................Block diagram................ Front panel................Rear panel................Informations................Specifications................. Rami EXT212...
-
Page 10: Description
DESCRIPTION EXT212 is a top range splitter designed to route stereo programme input source to 6 stereo channels keeping a very high quality. All outputs are implemented with individual amplifiers to prevent any interaction between the send signals. One stereo input routed to 6 stereo outputs or one mono input routed to 12 mono outputs. -
Page 11: Front Panel
Output 2. Same as output 1. Output 3. Same as output 1. Output 4. Same as Output 1. 10 - Output 5. Same as Output 1. 11 - Output 6. Same as Output 1. 12 - Power supply light. Rami EXT212... -
Page 12: Rear Panel
This output is electronically balanced (1 Earth , 2 signal +, 3 signal -) N - Male XLR 3 pins socket, right output OUT6. This output is electronically balanced (1 Earth , 2 signal +, 3 signal -) Power supply CEI connector Rami EXT212... -
Page 13: Informations
To unbalance, connect pin 3 to ground (pin 1). Output level automatically increases (6dB) to achieve the same level, as when balanced. INFORMATION Warning EXT212 mains connector has three wires (2 poles + earth). Earth should imperatively be connected to mains earth. Never use this equipement without proper grounding. ... -
Page 14: Specifications
Values are without VCA option. All Inputs / Outputs, external control Inputs and mains supply are RFI protected Power supply : 230 volts + / - 10 % Dimensions : 483 x 44 x 132 mm Weight : 3 Kg Rami EXT212... - Page 15 7 Rue Raoul Follereau 77600 BUSSY SAINT GEORGES - FRANCE Tél. : 33 (0)1 64 66 20 20- Fax : 33 (0)1 64 66 20 30 E-mail : rami@ramiaudio.com www.ramiaudio.com Rami se réserve le droit de modifier les spécifications du produit sans préavis 1170714 All specifications in this document can be modifed by RAmi without prior notice.
