3. INFORMATIONS GÉNÉRALES
3.1 Informations générales de montage
Les informations présentes contiennent des indications importantes pour
le montage du collecteur solaire à encastrer.
Conserver le manuel et le consulter pendant les opérations d'installation
des collecteurs solaires. L'installation doit être confiée à un personnel
qualifié et agréé.
On recommande habituellement d'utiliser, pour le montage, le matériel
d'installation fourni.
Avant le montage et la mise en service, il est opportun de s'informer sur
les normes en vigueur dans le lieu où l'on place l'installation solaire.
Pour le transport du collecteur, il est conseillé d'utiliser une sangle
prévue à cet effet. Ne jamais soulever le collecteur en utilisant les rac-
cords. Éviter que le collecteur ne subisse des chocs et protéger surtout
le verre, le fond et les raccords.
Le montage doit être effectué uniquement sur des couvertures suffisam-
ment robustes. La capacité statique du toit et de la sous-construction
doit absolument être vérifiée sur place avant de procéder au montage
des collecteurs. Au cours de cette opération, il faut attentivement
évaluer la solidité des raccords de fixation prévus ou bien des systèmes
semblables. Relativement à la vérification du châssis du collecteur, il
faut appliquer les normes en vigueur prévues dans le pays et selon la
zone d'appartenance. En particulier, dans des zones sujettes à de fortes
chutes de neige (note : 1 m3 de neige poudreuse ~ 60 kg, 1 m3 de neige
mouillée ~ 200 kg) ou dans des zones exposées à des vents forts, il faut
ternir compte de toutes ces caractéristiques qui peuvent comporter des
sollicitations plus importantes. Les champs de collecteurs doivent être
installés d'une manière qui permet d'empêcher que des accumulations
de neige, causées par des grilles à neige ou par d'autres facteurs, n'at-
teignent les collecteurs.
La distance par rapport aux faîtes et aux bords du toit, doit être d'au
moins 1 mètre.
Recommandations : le montage d'un champ de collecteurs repré-
sente une intervention qui nécessite de modifier la structure
préexistante du toit. Dans certains cas (couvertures de tuiles,
plaquettes bois, ardoise, ou dans le cas d'inclinaisons trop faibles
des toits), il peut être nécessaire d'effectuer des mesures de con-
struction supplémentaires afin d'empêcher les infiltrations d'eau
(ex. membranes imperméabilisantes).
Sur la base des normes de protection contre la foudre, il est interdit de
brancher le champ de collecteurs au système parafoudre de l'édifice.
Tout éventuel objet conducteur, à proximité du champ, doit être placé
à une distance de sécurité d'au moins 1 mètre. Pour le montage sur des
couvertures avec une structure en métal, il est recommandé de consulter
des techniciens électriciens spécialisés.
Pour réaliser la compensation du potentiel de l'édifice, il faut raccorder
les tuyaux en matériau métallique du circuit solaire, ainsi que tous les
logements des collecteurs et les fixations, à la barre principale de com-
pensation. Cette opération doit toujours être effectuée par un technicien
agréé.
Les collecteurs doivent être raccordés entre eux ou avec les tuyaux de
raccord par des raccords filetés mâles 1" avec joint plat. Vérifier d'avoir
positionné correctement les joints plats. Si des tuyaux flexibles ne sont
pas prévus comme élément de raccordement, prévoir des dispositifs pour
la compensation de la dilatation thermique.
Pour le serrage des raccords, utiliser toujours deux clés pour ne pas
endommager l'absorbeur.
Le collecteur est adapté à des installations avec inclinaison minimale de
20° jusqu'à un maximum de 65°. Le collecteur doit être monté afin de
garantir une bonne rétro-ventilation et d'éviter ainsi la diffusion d'humi-
46
dité à l'intérieur. Dans le cas d'une couverture imperméabilisée par une
gaine bitumineuse ou bien avec celle-ci sous la couverture traditionnelle,
il faut avoir des entretoises en plastique, d'au moins 2 cm d'épaisseur,
afin de garantir le passage d'air entre le collecteur et la couverture (fig.
A).

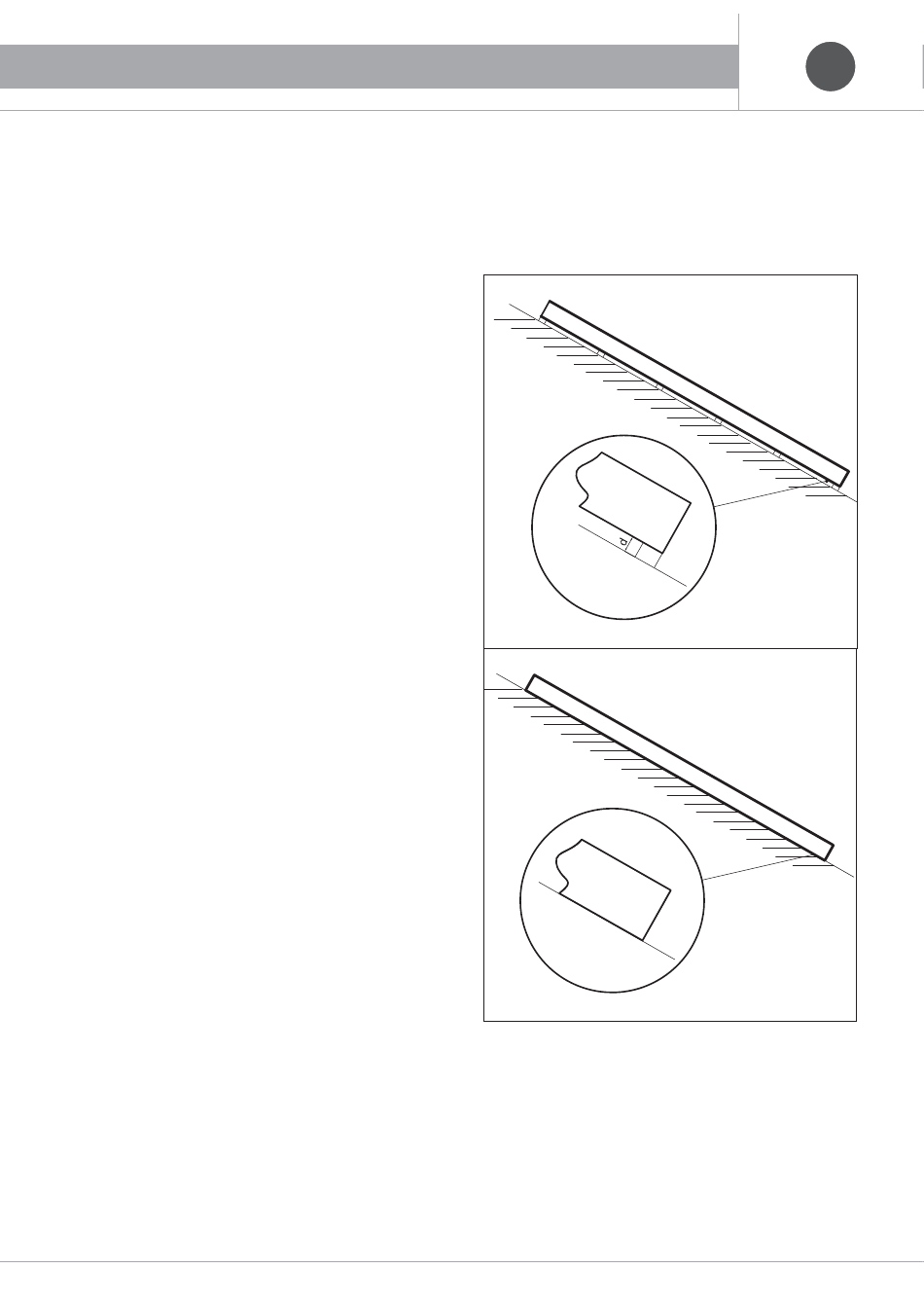

d
min = 20 mm
Fig. A
N.B. Le collecteur doit toujours être à distance de la surface d'ap-
pui et il ne doit donc jamais être posé directement sur celle-ci.
FR FR
OUI
NON
