Diamond MS12/R-N Mode D'emploi page 13

B
3
4
SELECTEUR / SELECTOR
NEUTRE / NEUTRAL
PHASE
TERRE / EARTH
TERRE / EARTH
NEUTRE / NEUTRAL
PHASE
TS 3270 2 cordons
Date :
DT39_1
20/11/2014
A
1
N
N
Terre
/Earth
Terre
/Earth
L
L
BORNIER / DOMINO
MINUTERIE / TIMER
Dessiné par :
C.Gu
VERT / GREEN
2
1
1a
1
2a 1a
Câblage :
Approuvé par :
S.Grenon
HAUT / TOP
TUBES QUARTZ / QUARTZ TUBES
TUBES QUARTZ / QUARTZ TUBES
TUBES QUARTZ / QUARTZ TUBES
BAS / BOTTOM
ORANGE
C02230

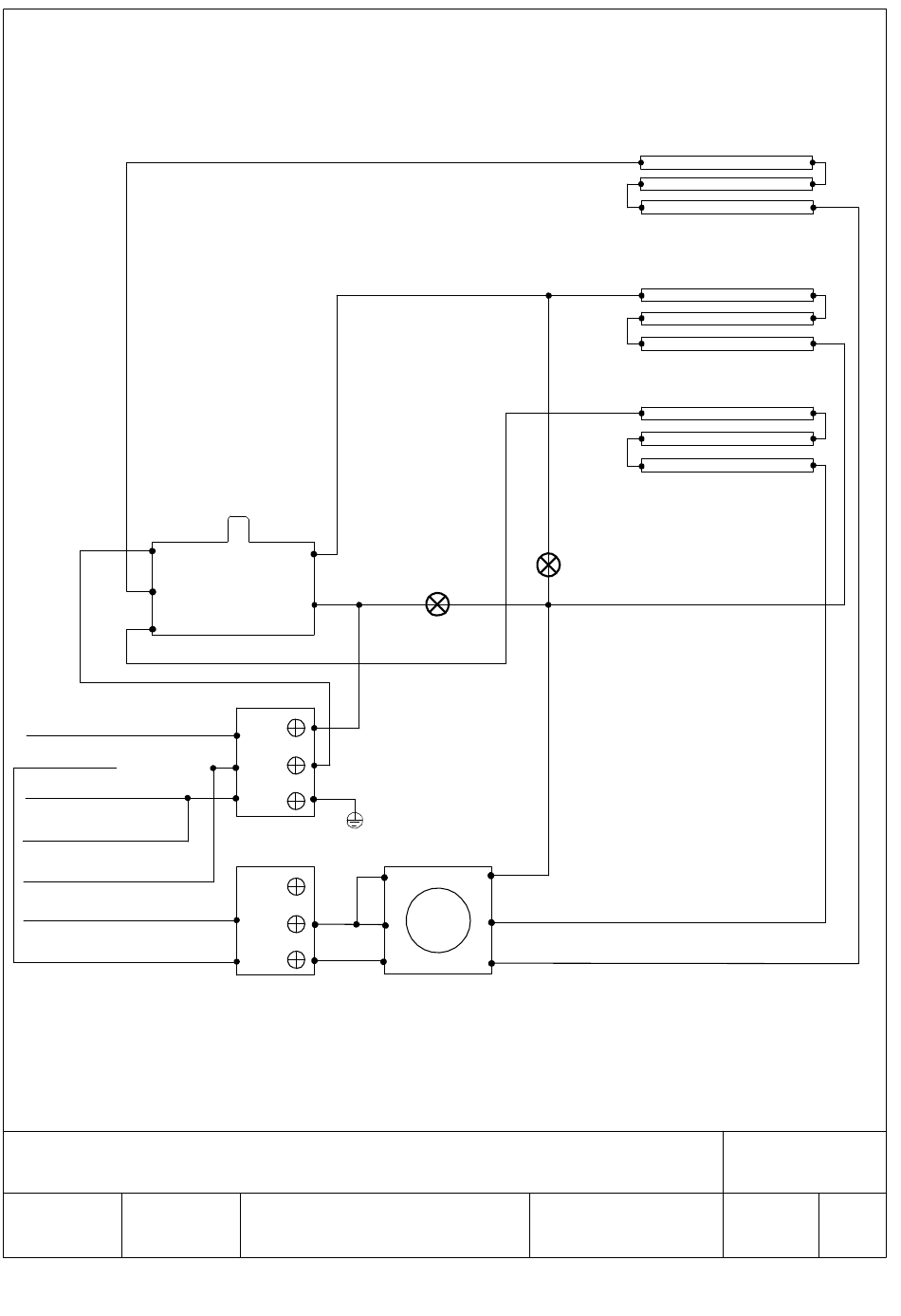

Schéma électrique
Date :
20/11/014
Indice
A
21
