Présentation De La Centrale De Détection Incendie; Interface Utilisateur Pour Les Centrales De Détection Incendie À Deux Et Quatre Zones - GE 1X-F Série Guide D'utilisation

Présentation de la centrale de détection incendie
Ce point fournit une présentation de l'interface de la centrale de détection incendie,
des commandes d'opérateur et des indicateurs.
Interface utilisateur pour les centrales de détection incendie à
deux et quatre zones

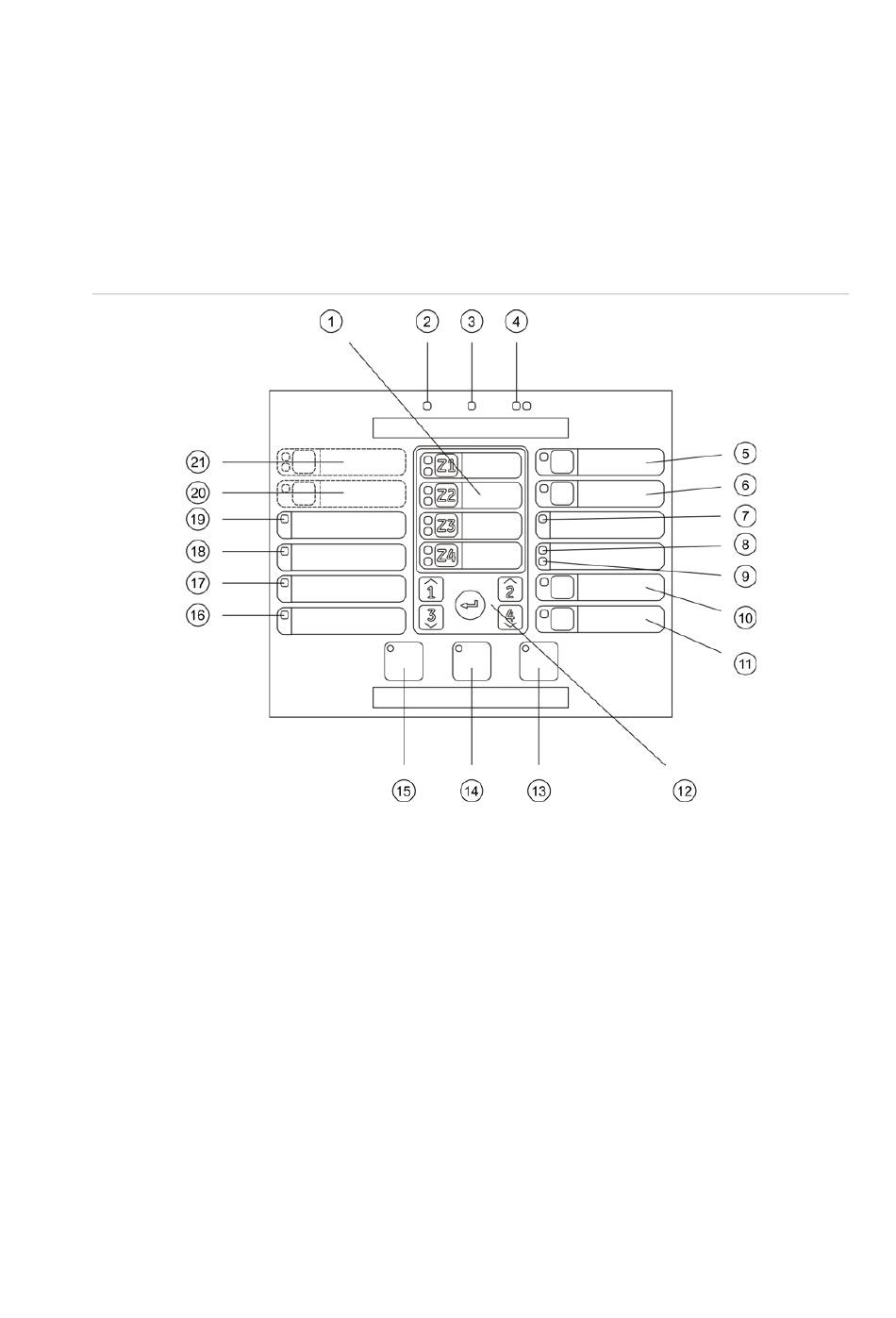

Figure 1: Interface utilisateur pour les centrales de détection incendie à deux et quatre zones
1. LED et boutons de zone (Z1, Z2, etc.)
2. LED Alimentation
3. LED Dérangement général
4. LED Alarme feu générale
5. LED et bouton Evacuation
dérangement/hors service/test
6. LED et bouton Retard évacuation
7. LED Dérangement réseau
8. LED Maintenance détecteur
9. LED Extension I/Odérangement/
hors service
10. LED et bouton Hors service généraux
11. LED et bouton Test généraux
Remarque : les centrales de détection incendie à deux zones ne comprennent pas
l'avertissement.
Guide d'utilisation de la série 1X-F
12. Commandes de configuration
13. LED et bouton Réarmement
14. LED et bouton Arrêt buzzer
15. LED et bouton Evacuation start/stop
16. LED Dérangement système
17. LED Hors service
18. LED Dérangement terre
19. LED Dérangement alimentation
20. LED et bouton Retard avertissement
21. LED et bouton Avertissement Start et
Avertissement dérangement/hors
service/test
