INNO FLEX Mode D'emploi

Répartiteurs INNO-FLEX
Conduits - Accessoires
Propriétés
• Le Répartiteur INNO Flex* est spécialement conçu pour
les installations de ventilation pour une distribution fle
xible, rapide, et efficace, en position horizontale ou ver-
ticale
• Mode d'assemblage multifonctionnel et modulable,
garantissant un gain de temps pour l'installation dans
les dalles béton coulées en place, les faux plafonds, et
tous types de cloisons
• Montage aisé et fonctionnel sans outils spéciaux
• Poids faible, haute rigidité
• Sans odeur et sans risque pour la santé grâce à l'em-
ploi de matériaux respectueux de l'environnement
(HPDE) et l'utilisation de résine vierge
• Ne génère pas d'émanations toxiques type composés
volatils organochlorés
• Dépôt de poussière réduit grâce au revêtement antista-
tique (Procédé Antistatikum)
• Testé sans concentration de substance toxique
mesurable dans l'air
• Hygiéniquement irréprochable, conformément à la
norme VDI 6022
L'élément répartiteur est utilisable en tant que:
• répartiteur centralisé pour une installation en pièce
technique, par exemple
• répartiteur par étage
• répartiteur de transition entre différentes zones
L'élément répartiteur peut être dimensionné comme suit:
• répartiteur avec 6, 12 ou 18 sorties, combinable selon
les besoins (par empilement ou alignement de plusieurs
répartiteurs de base)
L'élément répartiteur peut être positionné en gaine
technique, en faux plafond, en cloisons ou en chape
• étanchéité selon la norme DIN EN 1610 grâce à l'utili-
sation de joints d'étanchéité spéciaux pour la connexion
des systèmes de gaines
* Modèle déposé
Composants
Répartiteur de base:
• Dimensions compacte L x l x h : 400 x 400 x 84 mm
• Répartiteur de base avec 2 possibilités de branchement
(face supérieure ou inférieure) pour raccord des con-
duits d'entrée et de sortie, ou pour extension avec
d'autres répartiteurs de base, faciles à ouvrir grâce à
l'opercule défonçable au marteau
• 6 alvéoles de branchements (3 de chaque côté) pour
gaine DN 75/63. Hermétiquement scellées en usine,
avec trait de coupe pour une ouverture propre et facile
des connexions nécessaires
• trappe de visite prédécoupée, hermétiquement scellée
en usine, facile à ouvrir selon besoin sur le trait de
coupe, assemblage par encliquetage garantissant
l'étanchéité
• combinable en hauteur ou à plat avec 6, 12 ou 18
sorties
© INNO-Products GmbH - N° Impr. 1030.2.FR - Sous réserve de modifications techniques Validité 01.09. Les illustrations et les spécifications sont sujettes
Raccord de branchement mixte utilisable comme:
• connecteur entre deux répartiteurs de base pour
montage en hauteur par empilement
• Raccord de branchement L = 50 mm pour conduits
DN 180 (intérieur), par mise à la côte aisée à la
longueur requise sur le trait de coupe
• Raccord de branchement L = 50 mm pour conduits
DN 150 (intérieur)
Raccordements
• montage simple et rapide grâce au raccordement enc-
lipsable des gaines
• étanchéité par joints toriques
• temps de montage réduit
• Facilement adaptable grâce aux multiples combinaisons
possibles en fonction des besoins
• Grâce à l'emploi de matériau HDPE, il n'est pas néces-
saire d'utiliser de meuleuse pour le montage, qui s'effec-
tue en toute sécurité : absence totale d'étincelles

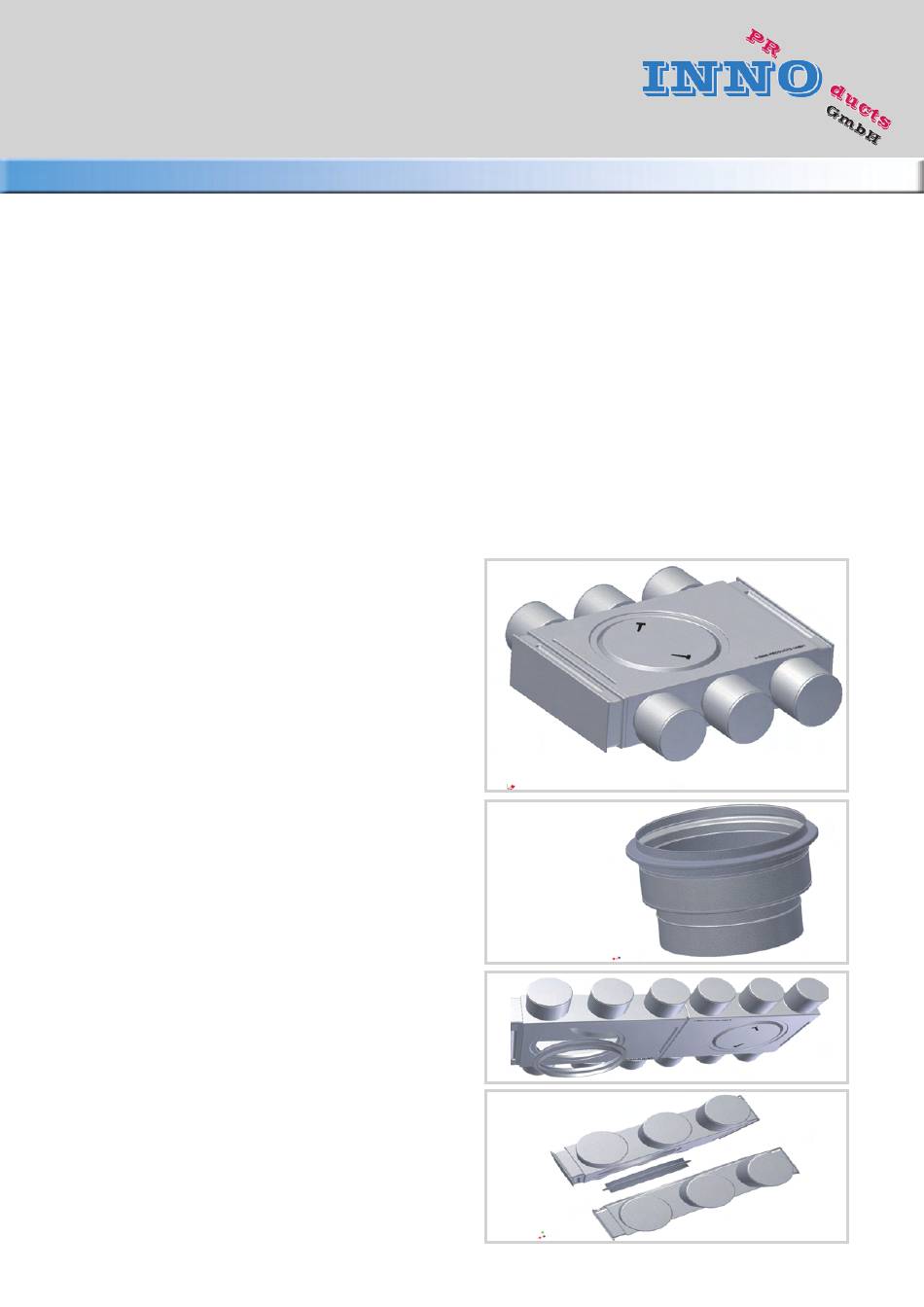

Répartiteur de base avec 6 sorties
Raccord mixte
de branchement
et connexion
Exemple Ex 2
Exemple Ex 1
1
