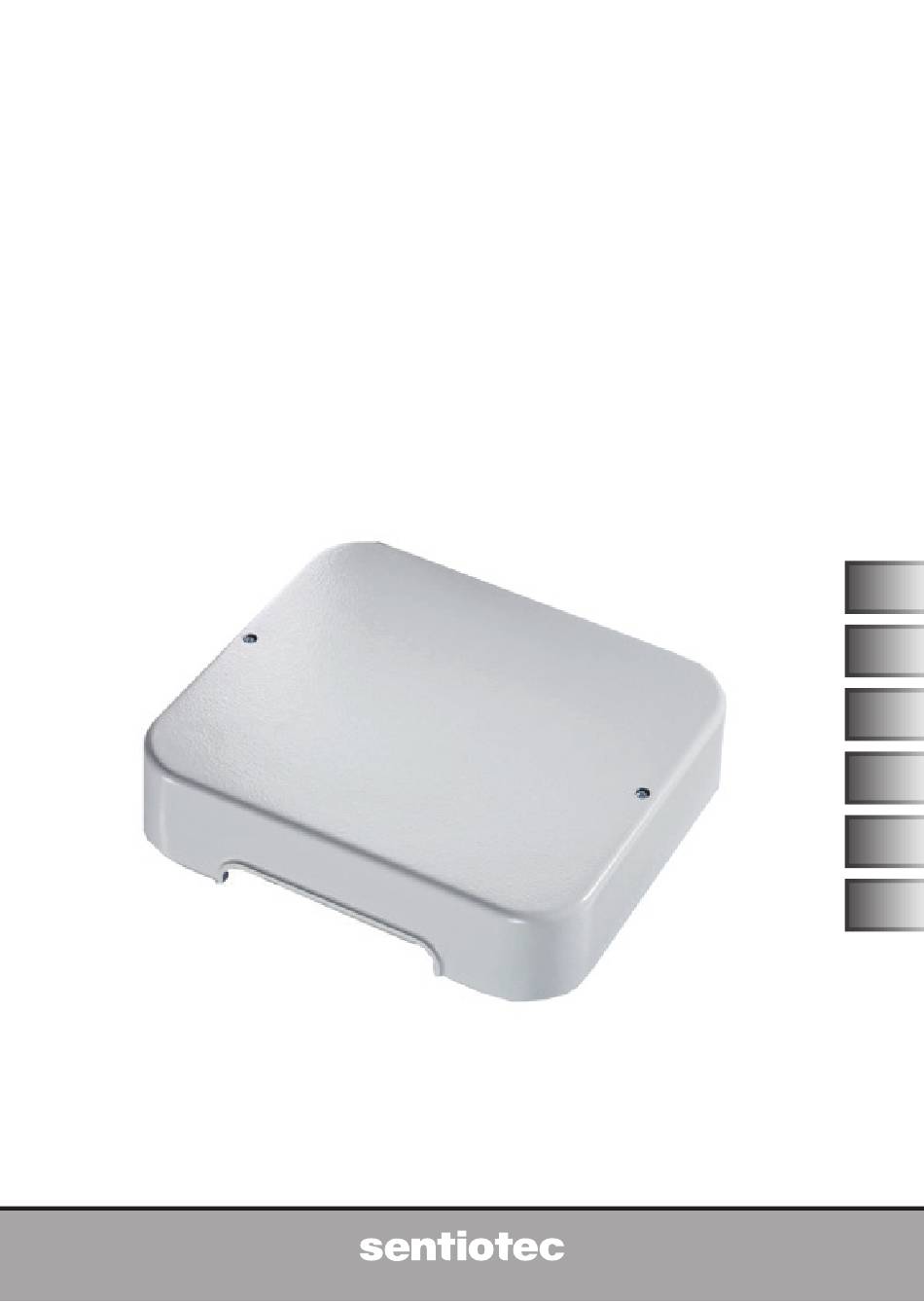

- Page 1 Leistungserweiterung S2-18 / S2-18S / S2-30 MONTAGEANWEISUNG Deutsch Version 01/21 Ident-Nr. 1-021-777...
-
Page 2: Table Des Matières
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Produktfunktionen 3.3. Regellast 4. Montage 4.1. Montageort 4.2. Montage 5. Anschluss 5.1. Anschlussschema 6. Anschlussplan Pro B,C,D, home.com4 7. -
Page 3: Zu Dieser Anleitung
Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Down- loadbereich unserer Webseite auf www.sentiotec.com. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Page 4: Wichtige Hinweise Zu Ihrer Sicherheit
Montageanweisung S. 4/12 2. Wichtige Hinweise zu Ihrer Sicherheit Die Leistungserweiterung S2-18, S2-18S und S2-30 ist nach anerkannten si- cherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. -
Page 5: Produktbeschreibung
● Leistungserweiterung ● Montagezubehör 3.2. Produktfunktionen Die Leistungserweiterung S2-18 / S2-18S / S2-30 dient zum Erhöhen der ma- ximalen Schaltlast Ihrer Saunasteuerung. Die zwei verbauten Schützen dienen zum Schalten der Netzspannung auf das Heizsystem. Der Schütz K1 (ST1) wird als Schütz für den Sicherheitskreis und der Schütz K2 (ST2) als Schütz für den Schaltkreis verwendet. -
Page 6: Montage
Elektroinstallateur ausgeführt werden. 4.2. Montage WARNUNG! Stromschlag-Gefahr ● Machen Sie das Gerät stromlos, bevor Sie den Gehäusedeckel entfernen. Montieren Sie das Gerät mit den im Lieferumfang enthaltenen Halbrundholz- schrauben (Siehe Abb.1). Abb.1 S2-18 S2-30 4x25 4x25 4x25 4x25 4x25 4x25 4x25... -
Page 7: Anschluss
Montageanweisung S. 7/12 5. Anschluss 5.1. Anschlussschema Sicherheitsschütz Regelschütz Neutralleiter Heizsystem... -
Page 8: Anschlussplan Pro B,C,D, Home.com4
Montageanweisung S. 8/12 6. Anschlussplan Pro B,C,D, home.com4 Schwarz Braun Grau Blau Gelb/Grün... -
Page 9: Anschlussplan Cv31, Ck31
Montageanweisung S. 9/12 7. Anschlussplan CV31, CK31 Schwarz Braun Grau Blau Gelb/Grün... -
Page 10: Anschlussplan A2, K3-Next, K4-Next
Montageanweisung S. 10/12 8. Anschlussplan A2, K3-Next, K4-Next Schwarz Braun Grau Blau Gelb/Grün... -
Page 11: Anschlussplan Wave.com4 11Kw
Montageanweisung S. 11/12 9. Anschlussplan wave.com4 11kW Schwarz Braun Grau Blau Gelb/Grün... -
Page 12: Technische Daten
S. 12/12 10. Technische Daten ● Nennspannung 400V, 3N~ ● Frequenz 50 Hz ● Schutzklasse IPX4 ● Schaltleistung S2-18, S2-18S 9 kW ● Schaltleistung S2-30 21 kW ● Abmessungen 250 x 224 x 75 mm ● Umgebungstemperatur -10°C bis +40°C Empfohlene Steuergeräte:... - Page 13 Power booster S2-18 / S2-18S / S2-30 INSTALLATION INSTRUCTIONS English Version 01/21 Ident-Nr. 1-021-777...
- Page 14 Table of Contents 1. About this instruction manual 2. Important information for your safety 2.1. Intended use 2.2. Safety information for the installer 3. Product description 3.1. Scope of delivery 3.2. Product functions 3.3. Normal load 4. Installation 4.1. Installation location 4.2.
-
Page 15: About This Instruction Manual
This ensures that you can refer to in- formation about safety and operation at any time. These installation and operating instructions can also be found in the downloads section of our website: www.sentiotec.com. Symbols used for warnings These installation and operating instructions feature warning symbols next to activities presenting a hazard to the user. -
Page 16: Important Information For Your Safety
2.1. Intended use The S2-18, S2-18S and S2-30 power boosters are used to expand the maximum switching load of your sauna control unit. The device can be used for all sauna control units which have a 230 V switch output for the safety and switching circuit. -
Page 17: Product Description
● Installation accessories 3.2. Product functions The S2-18 / S2-18S / S2-30 power boosters are used to increase the maximum switching load of your sauna control unit. The two built-in contactors are used for switching the mains voltage to the heating system. Contactor K1 (ST1) is used as a contactor for the safety circuit, and contactor K2 (ST2) as a contactor for the switching circuit. -
Page 18: Installation
VDE 0100, Part 703. 4.2. Installation WARNING! Risk of electric shock ● Disconnect the device from the power before removing the housing cover. Mount the device with the half-round wood screws provided (see Fig.1). Fig.1 S2-18 S2-30 4x25 4x25 4x25 4x25 4x25 4x25... -
Page 19: Connection
Instructions for installation p. 7/12 5. Connection 5.1. Connection diagram Safety contactor Control contactor Neutral line Heating system... -
Page 20: Connection Diagram Pro B, C, D, Home.com4
Instructions for installation p. 8/12 6. Connection diagram Pro B, C, D, home.com4 Black Brown Grey Blue Yellow/Green... -
Page 21: Connection Diagram Cv31, Ck31
Instructions for installation p. 9/12 7. Connection diagram CV31, CK31 Black Brown Grey Blue Yellow/Green... -
Page 22: Connection Diagram A2, K3-Next, K4-Next
Instructions for installation p. 10/12 8. Connection diagram A2, K3-Next, K4-Next Black Brown Grey Blue Yellow/Green... -
Page 23: Connection Diagram Wave.com4 11Kw
Instructions for installation p. 11/12 9. Connection diagram wave.com4 11kW Black Brown Grey Blue Yellow/Green... -
Page 24: Technical Data
10. Technical data ● Rated voltage 400V, 3N~ ● Frequency 50 Hz ● Protection class IPX4 ● Contact rating S2-18, S2-18S 9 kW ● Contact rating S2-30 21 kW ● Dimensions 250 x 224 x 75 mm ● Ambient temperature -10°C to +40°C... - Page 25 Module d’extension de puissance S2-18 / S2-18S / S2-30 INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI Français Version 01/21 d’ident. 1-021-777...
- Page 26 Table des matières 1. Concernant ces instructions 2. Remarques importantes pour votre sécurité 2.1. Usage conforme 2.2. Consignes de sécurité pour le monteur 3. Description du produit 3.1. Contenu de la livraison 3.2. Fonctions du produit 3.3. Charge de régulation 4.
-
Page 27: Concernant Ces Instructions
à votre sécurité. Vous trouverez ces instructions de montage et ce mode d’emploi éga- lement dans la rubrique de téléchargement de notre site Internet www.sentiotec.com. Symboles d’avertissement Dans les instructions de montage et le mode d’emploi, un avertissement précède les activités représentant un danger. Conformez-vous impérativement à ces avertissements. -
Page 28: Remarques Importantes Pour Votre Sécurité
4/12 2. Remarques importantes pour votre sécurité Le module d’extension de puissance S2-18, S2-18S et S2-30 est construit selon des règles techniques de sécurité reconnues. Cependant, des dangers peuvent survenir lors de l’utilisation. C’est pourquoi vous devez suivre les consignes de sécurité... -
Page 29: Description Du Produit
● Accessoires de montage 3.2. Fonctions du produit Le module d’extension de puissance S2-18 / S2-18S / S2-30 permet d’aug- menter la charge de commutation maximale de votre commande de sauna. Les deux contacteurs intégrés permettent de commuter la tension du secteur vers le système de chauffage. -
Page 30: Montage
Risque d’électrocution ● Mettez l’appareil hors tension avant de retirer le couvercle du boîtier. Montez l’appareil avec les vis à bois à tête demi-ronde comprises dans la livrai- son (voir Fig. 1). Fig. 1 S2-18 S2-30 4x25 4x25 4x25 4x25... -
Page 31: Raccordement
Instructions de montage et mode d‘emploi p. 7/12 5. Raccordement 5.1. Schéma de raccordement Contacteur de sécurité Contacteur de réglage Conducteur neutre Système de chauffage... -
Page 32: Plan De Raccordement Pro B, C, D, Home.com4
Instructions de montage et mode d‘emploi p. 8/12 6. Plan de raccordement Pro B, C, D, home.com4 Noir Brun Gris Bleu Jaune / Vert... -
Page 33: Plan De Raccordement Cv31, Ck31
Instructions de montage et mode d‘emploi p. 9/12 7. Plan de raccordement CV31, CK31 Noir Brun Gris Bleu Jaune / Vert... -
Page 34: Plan De Raccordement A2, K3-Next, K4-Next
Instructions de montage et mode d‘emploi p. 10/12 8. Plan de raccordement A2, K3-Next, K4-Next Noir Brun Gris Bleu Jaune / Vert... -
Page 35: Plan De Raccordement Wave.com4 11Kw
Instructions de montage et mode d‘emploi p. 11/12 9. Plan de raccordement wave.com4 11kW Noir Brun Gris Bleu Jaune / Vert... -
Page 36: Caractéristiques Techniques
● Tension nominale 400 V, 3N~ ● Fréquence 50 Hz ● Classe de protection IPX4 ● Puissance de commutation S2-18, S2-18S 9 kW ● Puissance de commutation S2-30 21 kW ● Dimensions 250 x 224 x 75 mm ● Température ambiante -10 °C à... - Page 37 Ampliamento della potenza S2-18 / S2-18S / S2-30 ISTRUZIONI DI MONTAGGIO Italiano Version 01/21 N° d’ident. 1-021-777...
- Page 38 Indice 1. Informazioni sul presente manuale 2. Importanti indicazioni per la sicurezza personale 2.1. Conformità d’uso 2.2. Indicazioni di sicurezza per l’installatore 3. Descrizione del prodotto 3.1. Dotazione 3.2. Funzioni del prodotto 3.3. Carico teorico 4. Montaggio 4.1. Luogo di montaggio 4.2.
-
Page 39: Informazioni Sul Presente Manuale
Le presenti istruzioni di montaggio e d’uso si trovano anche nell’area di download della nostra pagina web all’indirizzo: www.sentiotec.com. Simboli nelle avvertenze Nelle presenti istruzioni di montaggio e d’uso, prima di ogni attività che genera un pericolo, è... -
Page 40: Importanti Indicazioni Per La Sicurezza Personale
P. 4/12 2. Importanti indicazioni per la sicurezza personale L’ampliamento della potenza nelle versioni S2-18, S2-18S e S2-30 è stato realizzato secondo le regole di sicurezza riconosciute. Tuttavia, durante l’utilizzo, possono presentarsi pericoli. Osservare pertanto le seguenti indicazioni di sicurezza e le avvertenze speciali riportate nei singoli capitoli. -
Page 41: Descrizione Del Prodotto
● Accessori per il montaggio 3.2. Funzioni del prodotto L’ampliamento della potenza nelle versioni S2-18 / S2-18S / S2-30 serve per incrementare la potenza massima d’interruzione del comando della sauna. I due contattori installati servono per il collegamento della tensione nel sistema di riscaldamento. -
Page 42: Montaggio
VDE 0100, parte 703. 4.2. Montaggio AVVERTENZA! Pericolo di scossa elettrica ● Togliere la corrente all’apparecchio prima di rimuovere il coperchio dell’alloggiamento. Montare l’apparecchio usando le viti semicircolari per legno (vedi Fig.1). Fig.1 S2-18 S2-30 4x25 4x25 4x25 4x25 4x25 4x25... -
Page 43: Collegamento
Istruzioni di montaggio P. 7/12 5. Collegamento 5.1. Schema di collegamento Contattore di sicurezza Contattore di regolazione Conduttore neutro Sistema di riscaldamento... -
Page 44: Schema Di Collegamento Pro B, C, D E Home.com4
Istruzioni di montaggio P. 8/12 6. Schema di collegamento Pro B, C, D e home.com4 Nero Marrone Grigio Giallo/verde... -
Page 45: Schema Di Collegamento Cv31 E Ck31
Istruzioni di montaggio P. 9/12 7. Schema di collegamento CV31 e CK31 Nero Marrone Grigio Giallo/verde... -
Page 46: Schema Di Collegamento A2, K3-Next , K4-Next
Istruzioni di montaggio P. 10/12 8. Schema di collegamento A2, K3-Next , K4-Next Nero Marrone Grigio Giallo/verde... -
Page 47: Schema Di Collegamento Wave.com4 11Kw
Istruzioni di montaggio P. 11/12 9. Schema di collegamento wave.com4 11kW Nero Marrone Grigio Giallo/verde... -
Page 48: Specifiche Tecniche
10. Specifiche tecniche ● Tensione nominale 400 V, 3N~ ● Frequenza 50 Hz ● Classe di protezione IPX4 ● Potenza d’interruzione S2-18, S2-18S 9 kW ● Potenza d’interruzione S2-30 21 kW ● Dimensioni 250 x 224 x 75 mm ● Temperatura ambiente da -10 °C a +40 °C... - Page 49 Effektförstärkning S2-18/S2-18S/S2-30 MONTERINGS- OCH BRUKSANVISNING Svenska Version 01/21 ID-nr: 1-021-777...
- Page 50 Innehållsförteckning 1. Om monterings- och bruksanvisningen 2. Viktig säkerhetsinformation 2.1. Ändamålsenlig användning 2.2. Säkerhetsanvisningar för installatören 3. Produktbeskrivning 3.1. Leveransomfattning 3.2. Funktioner 3.3. Standardbelastning 4. Montering 4.1. Installationsplats 4.2. Montering 5. Anslutning 5.1. Kopplingsschema 6. Kopplingsschema för Pro B, C, D och home.com4 7. Kopplingsschema CV31 och CK31 8.
-
Page 51: Om Monterings- Och Bruksanvisningen
Du kan då när som helst läsa de specifika säkerhets- och användningsanvisningarna. Den här monterings- och bruksanvisningen kan även laddas ner från vår webbsida, www.sentiotec.com. Symboler och varningar I den här monterings- och bruksanvisningen används olika varningssymboler vid avsnitt som beskriver situationer som kan medföra fara eller risker av olika slag. -
Page 52: Viktig Säkerhetsinformation
Följ alltid nedanstående säkerhetsanvisningar och observera de särskilda varningarna i resp. kapitel. 2.1. Ändamålsenlig användning Effektförstärkningarna S2-18, S2-18S och S2-30 används för att öka bastu- styrenhetens maximala kopplingsbelastning. Enheten kan kombineras för alla bastustyrenheter som har en 230 V-kopplingsutgång för säkerhets- och kopp- lingskretsen. -
Page 53: Produktbeskrivning
● Effektförstärkning ● Monteringstillbehör 3.2. Funktioner Effektförstärkningarna S2-18/S2-18S/S2-30 används för att öka bastustyren- hetens maximala kopplingsbelastning. De två inbyggda skydden används för att koppla nätspänningen till värmesystemet. Skyddet K1 (ST1) fungerar som skydd för skyddskretsen och skyddet K2 (ST2) som skydd för kopplingskretsen. -
Page 54: Montering
VDE 0100, del 703, av en certifierad elinstallatör. 4.2. Montering VARNING! Risk för elektriska stötar ● Bryt strömmen till enheten innan du tar bort kåpan. Montera enheten med de medföljande halvrunda träskruvarna (se Bild 1). Bild 1 S2-18 S2-30 4x25 4x25 4x25 4x25 4x25... -
Page 55: Anslutning
Monteringsanvisning sid. 7/12 5. Anslutning 5.1. Kopplingsschema Säkerhetskontaktor Styrkontaktor Neutralledare Värmesystem... -
Page 56: Kopplingsschema För Pro B, C, D Och Home.com4
Monteringsanvisning sid. 8/12 6. Kopplingsschema för Pro B, C, D och home.com4 Svart Brun Grå Blå Gul/grön... -
Page 57: Kopplingsschema Cv31 Och Ck31
Monteringsanvisning sid. 9/12 7. Kopplingsschema CV31 och CK31 Svart Brun Grå Blå Gul/grön... -
Page 58: Kopplingsschema A2, K3-Next Och K4-Next
Monteringsanvisning sid. 10/12 8. Kopplingsschema A2, K3-Next och K4-Next Svart Brun Grå Blå Gul/grön... -
Page 59: Kopplingsschema Wave.com4 11Kw
Monteringsanvisning sid. 11/12 9. Kopplingsschema wave.com4 11kW Svart Brun Grå Blå Gul/grön... -
Page 60: Tekniska Data
10. Tekniska data ● Märkspänning 400 V, 3 N~ ● Frekvens 50 Hz ● Kapslingsklass IPX4 ● Kopplingseffekt S2-18, S2-18S 9 kW ● Kopplingseffekt S2-30 21 kW ● Dimensioner 250 x 224 x 75 mm ● Omgivningstemperatur -10 °C till +40 °C Rekommenderade styrenheter: home.com4, Pro B2, B3, C2, C3, Pro D, wave.com4 11kW, A2, K3-Next,... - Page 61 Teholaajennus S2-18 / S2-18S / S2-30 ASENNUS- JA KÄYTTÖOHJEET Suomi Versio 01/21 Tunnistenro 1-021-777...
- Page 62 Sisällysluettelo 1. Sananen näistä ohjeista 2. TÄRKEITÄ OHJEITA turvallisuutesi varmistamiseksi 2.1. Käyttötarkoitus 2.2. Turvaohjeita asentajalle 3. Tuotekuvaus 3.1. Toimituskokonaisuus 3.2. Tuotteen toiminnot 3.3. Säätökuorma 4. Asennus 4.1. Asennuspaikka 4.2. Asennus 5. Liitäntä 5.1. Liitäntäkaavio 6. Liitäntäkaavio Pro B, C, D ja home.com4 7.
-
Page 63: Sananen Näistä Ohjeista
Näin voit katsoa turvallisuuttasi sekä käyttöä koskevia tietoja milloin tahansa. Asennus- ja käyttöohjeet saat myös Internet-sivujemme materiaalinla- tausosiosta osoitteesta www.sentiotec.com. Symbolit ja varoitukset Näissä asennus- ja käyttöohjeissa annetaan varoitus ennen toimia, jotka muo- dostavat vaaratekijän. Näitä varoituksia on ehdottomasti noudatettava. Näin vältät esinevahingot ja loukkaantumiset, jotka pahimmassa tapauksessa voivat... -
Page 64: Tärkeitä Ohjeita Turvallisuutesi Varmistamiseksi
Asennus-ja käyttöohjeet s. 4/12 2. TÄRKEITÄ OHJEITA turvallisuutesi varmistamiseksi Teholaajennukset S2-18, S2-18S ja S2-30 on valmistettu tunnustettujen turvatek- nisten säätöjen mukaisesti. Käytön yhteydessä voi silti ilmetä vaaroja. Noudata siksi seuraavia turvaohjeita ja yksittäisissä luvuissa annettuja erityisiä varoituksia. 2.1. Käyttötarkoitus Teholaajennuksia S2-18, S2-18S ja S2-30 käytetään saunaohjaimen enimmäiskyt- kentäkuorman suurentamiseen. -
Page 65: Tuotekuvaus
3.1. Toimituskokonaisuus ● Teholaajennus ● Asennustarvikkeet 3.2. Tuotteen toiminnot Teholaajennusta S2-18 / S2-18S / S2-30 käytetään saunaohjaimien enimmäis- kytkentäkuorman suurentamiseen. Kahdella asennetulla kontaktorilla kytketään verkkojännite lämmitysjärjestelmään. Kontaktoria K1 (ST1) käytetään turvapiirin kontaktorina ja kontaktoria K2 (ST2) kytkentäpiirin kontaktorina. Kun ST2 liitetään johonkin kiukaan lähdöistä (U, V tai W), saunaohjaimen vai- hesovitus, jos käytettävissä, täytyy deaktivoida. -
Page 66: Asennus
Asennus täytyy teettää normin VDE 0100 osa 703 mukaan valtuutetulla sähköasentajalla. 4.2. Asennus VAROITUS! Sähköiskuvaara ● Kytke laite virrattomaksi ennen kuin irrotat kotelon kannen. Asenna laite toimitukseen oheisilla pallokantapuuruuveilla (ks. Kuva 1). Kuva 1 S2-18 S2-30 4x25 4x25 4x25 4x25 4x25 4x25... -
Page 67: Liitäntä
Asennus-ja käyttöohjeet s. 7/12 5. Liitäntä 5.1. Liitäntäkaavio Turvakontaktori Säätökontaktori Nollajohdin Lämmitysjärjestelmä... -
Page 68: Liitäntäkaavio Pro B, C, D Ja Home.com4
Asennus-ja käyttöohjeet s. 8/12 6. Liitäntäkaavio Pro B, C, D ja home.com4 Musta Ruskea Harmaa Sininen Keltavihreä... -
Page 69: Liitäntäkaavio Cv31 Ja Ck31
Asennus-ja käyttöohjeet s. 9/12 7. Liitäntäkaavio CV31 ja CK31 Musta Ruskea Harmaa Sininen Keltavihreä... -
Page 70: Liitäntäkaavio A2, K3-Next, K4-Next
Asennus-ja käyttöohjeet s. 10/12 8. Liitäntäkaavio A2, K3-Next, K4-Next Musta Ruskea Harmaa Sininen Keltavihreä... -
Page 71: Liitäntäkaavio Wave.com4 11Kw
Asennus-ja käyttöohjeet s. 11/12 9. Liitäntäkaavio wave.com4 11kW Musta Ruskea Harmaa Sininen Keltavihreä... -
Page 72: Tekniset Tiedot
10. Tekniset tiedot ● Nimellisjännite 400 V, 3 N~ ● Taajuus 50 Hz ● Kotelointiluokka IPX4 ● Kytkentäteho S2-18, S2-18S 9 kW ● Kytkentäteho S2-30 21 kW ● Mitat 250 x 224 x 75 mm ● Ympäristön lämpötila -10°C...+40°C Suositellut saunaohjaimet: home.com4, Pro B2 / B3 / C2 / C3, Pro D, wave.com4 11kW, K3-Next, K4-Next,... - Page 73 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
