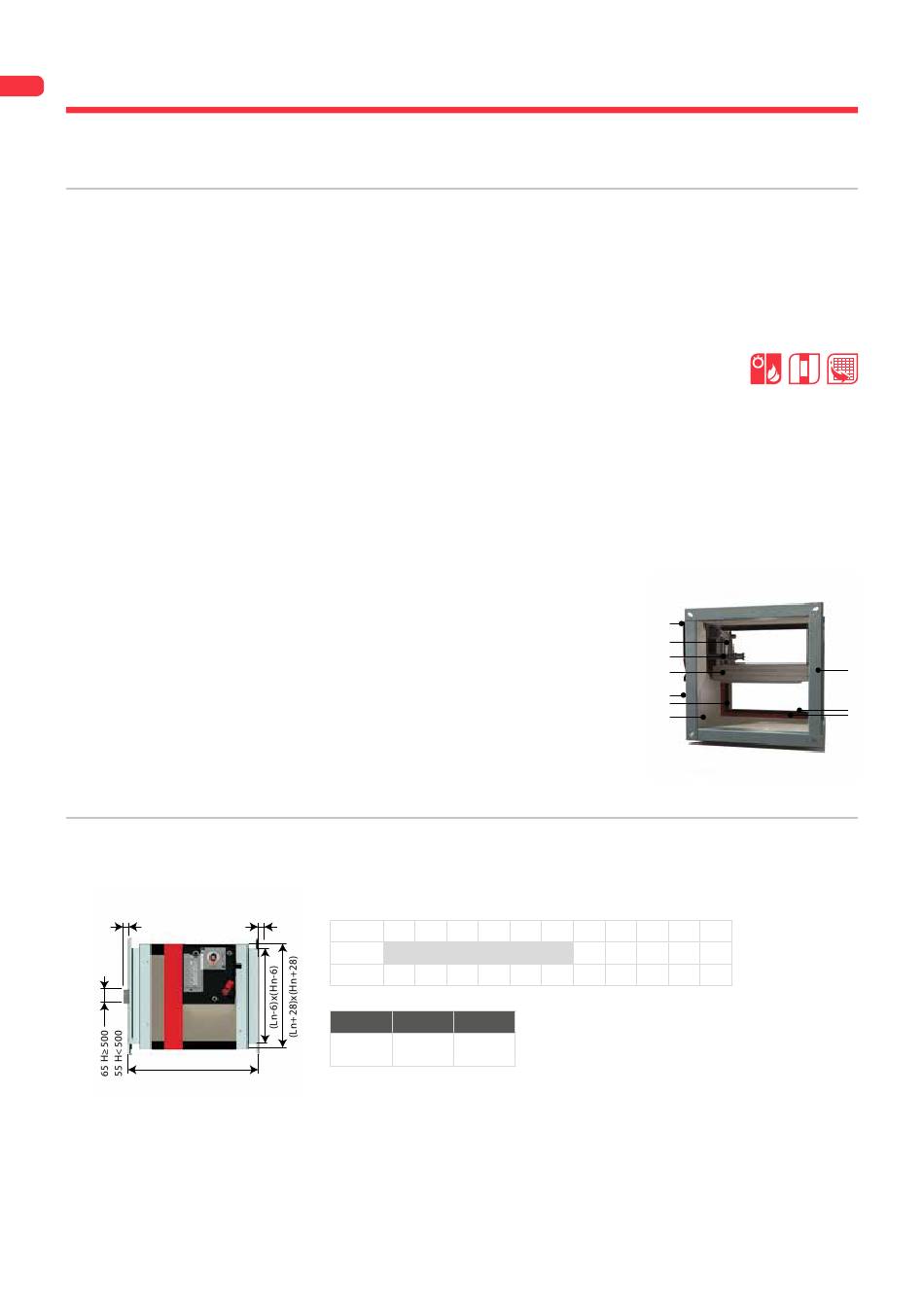

Présentation du produit CU4
4
Présentation du produit CU4
Clapet coupe-feu rectangulaire assurant une résistance au feu de 240 minutes en paroi béton. Le tunnel réfractaire est réalisé en
panneaux résistants à l'humidité et exempts d'amiante.
Les clapets coupe-feu sont installés aux traversées des parois de compartiments coupe-feu par le réseau de ventilation. Ils
rétablissent le degré de résistance au feu et l'étanchéité à la fumée de la paroi traversée par la gaine. Les clapets se différencient
notamment par leur degré de résistance au feu, par leurs qualités aérauliques et par leur simplicité d'installation. Les clapets
développés par Rf-Technologies sont tous marqués CE. Ils peuvent être équipés de divers types de mécanismes en fonction des
besoins spécifiques liés au projet ou à la réglementation locale.
résistance au feu 240 minutes
5
∎
convient pour pose encastrée
∎
étanchéité à l'air conformément à EN 1751 : classe B (classe C en
option)
∎
testé conformément à EN 1366-2 jusqu'à 500 Pa
∎
mécanisme de commande entièrement hors du mur
∎
sans entretien
∎
pour applications intérieures
∎
température d'usage: max. 50°C
∎
dimensions intermédiaires sur demande
∎
convient pour montage en paroi massive
1. bride de raccordement PG30
2. tunnel en panneaux réfractaires
3. lame mobile
4. mécanisme de commande
5. étanchéité à froid
6. butée d'arrêt de la lame mobile
7. joint intumescent
8. transmission à blocage ouvert/fermé
9. fusible thermique
10. marquage du produit

Gamme et dimensions CU4

Ln/Hn par intervalle de 50 mm; dimensions intermédiaires disponibles sur demande, moyennant supplément (des hauteurs entre
≥ 275 et ≤ 299 mm ne sont pas possibles).
Dépassement lame: X = du côté du mécanisme, Y = du côté mur
Y
400
X
Hn [mm] 300 350
x - -
y 1 26
≥
(Ln x Hn)
200x200
mm
400 450 500 550 600 650
- - - - 25 50
51 51 101 126 151 176
≤
1200x800
240
4
8
9
3
10
6
2
700 750 800
75 100 125
201 226 251
1
5
7
