Vérification des paramètres
de combustion
Pour mesurer le rendement de la combustion et le niveau d'hygiène des
produits de combustion, les modèles de chaudière à flux forcé sont
équipées de deux prises situées sur le raccord concentrique et destinées
à cet usage spécifique.
Une prise est raccordée au circuit d'évacuation des fumées et permet de
relever le niveau d'hygiène des produits de combustion ainsi que le ren-
dement de la combustion. L'autre est raccordée au circuit d'aspiration
de l'air comburant dans lequel on peut contrôler la remise en circulation
éventuelle des produits de combustion dans le cas de conduits coaxiaux.
Dans la prise raccordée au circuit des fumées on peut relever les
paramètres suivants:
* température des produits de combustion;
* concentration d'oxygène (O
* concentration d'oxyde de carbone (CO).
La température de l'air comburant doit être relevée dans la prise raccordée
au circuit d'aspiration de l'air présent sur le raccord concentrique.
Pour les modèles de chaudières à tirage naturel, il est nécessaire de percer
un trou sur le conduit d'évacuation des fumées à une distance de la
chaudière correspondant à 2 fois le diamètre intérieur dudit conduit.
A travers ce trou, il est possible d'évaluer les paramètres suivants:
* température des produits de combustion;
* concentration d'oxygène (O
* concentration d'oxyde de carbone (CO).
La mesure de la température de l'air comburant doit être effectuée à
proximité de l'entrée de l'air dans la chaudière.
Le trou, qui sera percé par le responsable de l'installation à l'occasion
de la première mise en service, sera bouché pour garantir l'etanchéité du
conduit d'évacuation des produits de la combustion pendant le fonction-
nement normal.

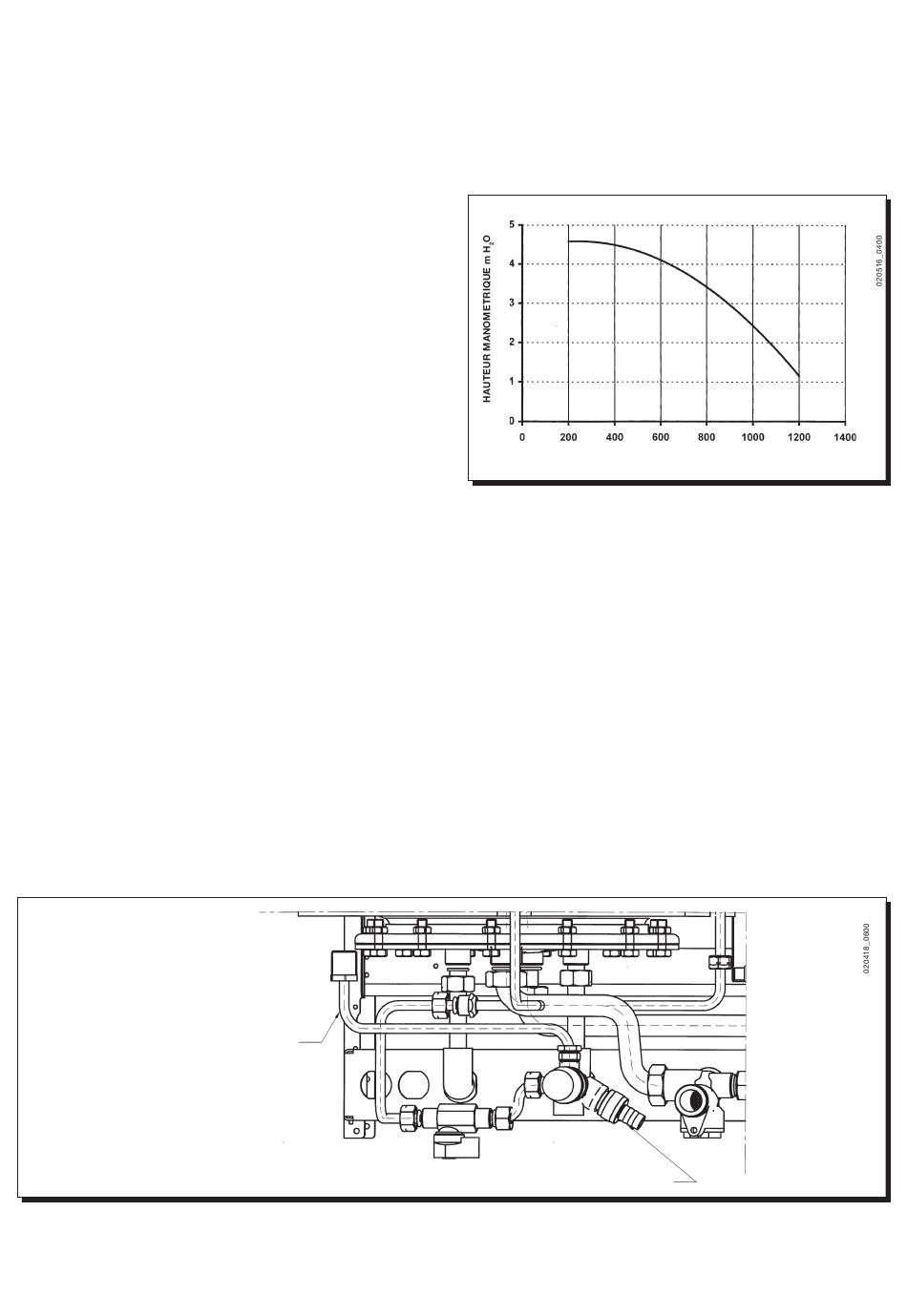

Position du tube vase expansion
sanitaire fourni comme accessoire
Figure 14
) ou de dioxide de carbone (CO
2
) ou de dioxide de carbone (CO
2
Caractéristiques de la pompe
de circulation
La pompe utilisée est du type à grande hauteur manométrique et convient
sur n'importe quel type d'installation de chauffage monotube ou bitube.
Le degazeur incorporé dans le corps de la pompe permet une purge rapi-
de de l'installation de chauffage.
);
2
);
Graphique 1
2
Vase expansion sanitaire
La chaudière est prevue pour le raccordement d'un vase d'expansion
sanitaire fourni comme accessoire.
Lire la notice technique qui est fournie avec l'accessoire pour le
raccordement.
Vidange de l'eau contenue
dans le ballon
La vidange de l'eau contenue dans le ballon peut être effectuée en sui-
vant la démarche indiquée ci-dessous :
* fermer le robinet d'entrée d'eau sanitaire;
* ouvrir un robinet de service;
* dévisser la bague du robinet de vidange prévu à cet effet (fig. 14);
* dévisser légèrement l'écrou situé sur le tuyau de sortie de l'eau sani-
taire du ballon.
robinet de vidange ballon
14
DEBIT l/h
