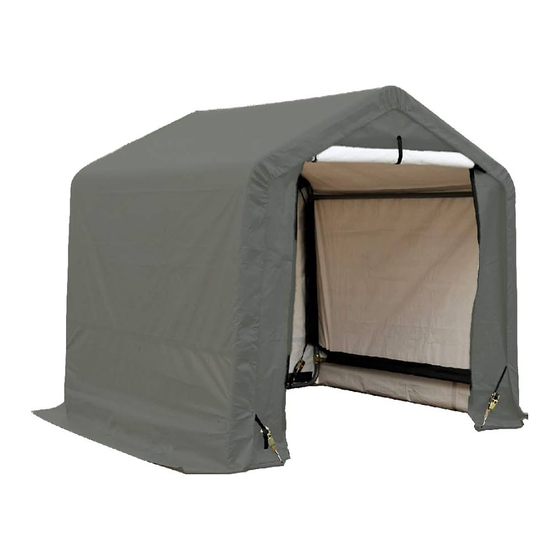

- Page 1 ABRI TOILE RENFORCEE 3,35 m2 / 6,10 m3 Réf : AT 1818...
- Page 2 ABRI TOILE RENFORCEE Réf : AT 1818 NOTICE A LIRE ATTENTIVEMENT ET A CONSERVER EN CAS DE PRÊT OU DE VENTE DE L’ABRI VOUS DEVEZ COMMUNIQUER CETTE NOTICE A L’ACQUEREUR ATTENTION - Il est formellement interdit de monter sur le toit de l’abri toile renforcée - En cas de chute de neige importante, supérieure à...
- Page 3 Eviter les lignes électriques, les branches d’arbres et les autres types de structures. Avant de creuser, vérifier la présence de tuyaux ou de fils enfouis. Ne pas installer l’abri HABRITA à proximité d’un toit ou de toute autre structure pouvant laisser tomber de la neige, de la glace ou des débris. Ne suspendre AUCUN objet au toit ou aux câbles de soutien.
- Page 4 IMPORTANT ATTENTION : • Ne pas fumer et n’utiliser aucun dispositif produisant des flammes (barbecue, foyer, friteuse, bougie, lanterne) à proximité de l’abri. Ne pas ranger des liquides inflammables (essences, kérosène, pétrole lampant, etc..) à proximité de l’abri. Ne pas exposer le dessus ou les parois de l’abri au feu ou à toute source de d’incendie.
- Page 5 INFORMATIONS COMPLEMENTAIRES LA GARANTIE NE CONCERNE PAS : • Les griffes, empreintes, éclats, coups ou brûlures – les défauts ou détériorations provoqués par un usage différent de celui pour lequel le produit a été conçu, par une mauvaise utilisation ou par le non-respect de la notice de montage, guide de pose ou des conseils d’utilisation et d’entretien ;...
- Page 7 AVERTISSEMENT : Des blessures physiques ou des dommages aux bâtiments peuvent arriver si la couverture et l'abri ne sont pas l’installation. ancrés, laissés sans surveillance lors L'abri doit être ancré et sécurisé jusqu'à ce que l'installation soit terminée.
- Page 8 Etape 1 : assembler les pièces du toit ● Assembler les pièces composant le toit (fig. 1) Etape 2 : attention ● Les connecteurs sont différents et individuellement numérotés .
- Page 9 Etape 3 : joindre les pièces du toit ● joindre les pièces composant le toit avec la quincaillerie (fig. 3) Etape 4 : placer les pièces du bas du toit ● installer les pièces composant le bas du toit (fig. 4)
- Page 10 Etape 5 : joindre les pièces des pieds ● joindre les pièces composant les 4 pieds de la structure (fig. 5) Etape 6 & 7 : positionner les pieds ● installer les pieds sur la structure (fig. 6 & 7)
- Page 11 Etape 8 : fixer les pièces de jonction ● joindre les pièces jonctions des pieds avec la quincaillerie (fig. 8) Etape 9 : Ajuster la hauteur des barres ● les barres 4 et 5 des 2 bords doivent être à la même distance du sol. (Ajuster leur hauteur avec les écrous et boulons de fixation des bords)
- Page 12 Etape 10 : vérification des distances A. Poser la charpente sur son emplacement définitif, qui doit être de niveau, et le plus plat possible. B. Mesurer les diagonales (AB & CD). Les distances devraient être les mêmes à 2,5 cm près. C.
- Page 13 Etape 11 : ancrer la structure A. Positionner les ancres à côté de chacun des pieds – les enfoncer dans le sol meuble(fig. 11) B. Laisser seulement la boucle apparaitre. C. Joindre les pieds et les ancres comme indiqué (fig. 11) ATTENTION : L’abri doit être solidement ancré.
- Page 14 Etape 12 : installation des toiles de l’avant et l’arrière A. vérifier que le zip de la porte de devant est fermé B. Etendre la toile au centre de la structure C. Rabattre les bords sanglés sur les tubes face claire vers l’intérieur (fig.12)
- Page 15 Etape 13 : sangle A. Installer la sangle dans les cliquets (fig.13) Etape 14 : sangle A. Soulever et abaisser la poignée deux ou trois fois pour enrouler la sangle sur la broche (fig.14)
- Page 16 Etape 15/16/17 : installation de l’avant et l’arrière A. Rabattre les rebords autour de la structure (fig.15) B. Déboiter le tube et placer la sangle après celui-ci (fig. 16) et (fig.17).
- Page 17 Etape 18 : installation du crochet ‘’S’’ Insérer le crochet en « S » de la bride à cliquet dans le trou pratiqué dans le montant recourbé. Insérer la courroie dans la bobine du cliquet et tirer sur la courroie. Actionner le cliquet de sorte que la courroie s’enroule sur elle-même.
- Page 18 Etape 19/20 : installation de la couverture centrale A. Étaler la couverture à côté de la charpente avec le côté avec les poches vers le sol, et les sangles près des coins avant et arrière de l'abri. B. Tirer la couverture par-dessus l'abri. Le rebord devrait être égal aux 4 coins. C.
- Page 19 Etape 21 : installation de la couverture centrale A. Démonter les tubes de la structure et les glisser dans les supports, et remonter les tubes et les fixer avec les pièces 12-13-14. Répéter cela de l'autre côté. Appuyer sur les tubes de couvertures afin de bien tendre la couverture avant de bien serrer les boulons avec une pince.
