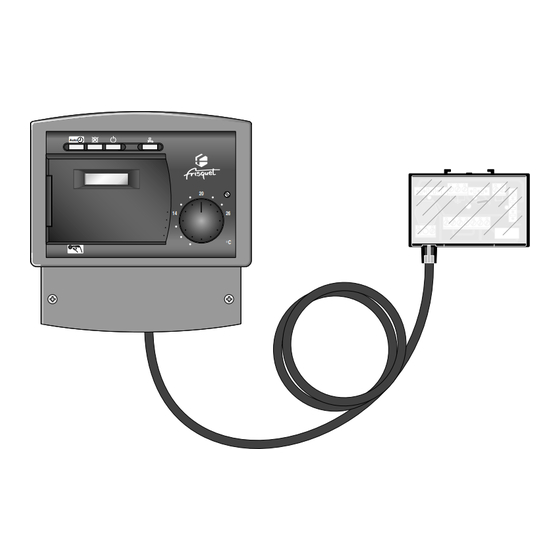

- Page 1 NOTICE D’INSTALLATION RIF 2000 RIF 2000 REGULATION INTEGRALE FRISQUET...
-
Page 2: Table Des Matières
8 - Programmation de l’eau chaude sanitaire ........EXEMPLES DE RÉALISATIONS CARACTERISTIQUES TECHNIQUES DES ELEMENTS DE LA RIF 2000... - Page 3 RAPPEL DES FONCTIONS PRINCIPALES Spécifiquement développée pour les chaudières FRISQUET, la régulation climatique RIF 2000 leur apporte un automatisme intégral toute l’année. - Contrôle constant et interactif des températures : • Extérieure • Ambiante • Départ chauffage • Eau chaude sanitaire (Si un ballon réchauffeur est associé...
-
Page 4: Installation
INSTALLATION A) MISE EN PLACE DU MOTEUR MP 103 - Supprimer la commande manuelle rotative (A ). - Dévisser l’écrou (B ). GAZLINER - Placer les 2 écrous rapides (7) sur l’étrier (3). HYDRO TGP HYDROMOTRIX - Fixer l’étrier (3) avec l’écrou (2) sur la plaque support boîtier électrique (ou directement sur la vanne 3 voies (1) pour PRESTIGE). -
Page 5: Mise En Place De L'unite Centrale Ref
Gabarit de pose du coffret B) MISE EN PLACE DE L’UNITE CENTRALE Toutes les liaisons électriques entre l’unité centrale et la chaudière sont précâblées. ø 6 Toute intervention sur le précâblage entraîne la perte de la garantie . 1 - Chaudière murale •... -
Page 6: Mise En Place De La Sonde De Depart Qad 26
C) MISE EN PLACE DE LA SONDE DE DEPART Attention, l’élément de mesure est un élément flexible en «Nickel» qui s’adapte à la courbure des tubes, assurant ainsi une excellente conductibilité La sonde ne doit pas se trouver ni sur, ni sous l’isolation du tube. -
Page 7: Mise En Place De La Sonde Sanitaire
- Débrancher le connecteur mâle / femelle du circulateur ballon. - Raccorder le câble électrique livré avec la RIF 2000 au connecteur du circulateur ballon. - Raccorder le câble électrique (3 fils souples de section minimale 1 mm ) aux bornes - Circul. ballon - de l’unité... -
Page 8: Mise En Place De La Commande A Distance
F) MISE EN PLACE DE LA COMMANDE A DISTANCE / DETECTEUR D’AMBIANCE Pour une installation de chauffage par le sol, ne pas raccorder ce détecteur. Pour conserver la commande à distance voir page 13 chap. 6 « Influence du détecteur d’ambiance » - Retirer le couvercle plastique à... -
Page 9: Raccordement Electrique De L'unite Centrale
G) RACCORDEMENT ÉLECTRIQUE DE L’UNITE CENTRALE Auto °C CIRCULATEUR BALLON RELAIS TÉLÉCOMMANDÉ « Non fourni » DETECTEUR D’AMBIANCE COMMANDE A DISTANCE SONDE EXTERIEURE SONDE SANITAIRE CIRCULATEUR 2ieme CIRCUIT « Non fourni » SONDE DEPART THERMOSTAT DE SECURITE pour plancher chauffant «... -
Page 10: Mise En Service
MISE EN SERVICE A) DESCRIPTION DE L’UNITE CENTRALE - Vue d’ensemble Gestion de l’eau chaude sanitaire* Gestion du chauffage Auto °C Afficheur RVP 54.130 °C Fonctionnement manuel Température ambiante * Pour chaudière avec ballon d’accumulation séparé ou modèle Hydroconfort 96 version 80/450 et 120/700 - Vue de l’afficheur Etat des commandes Séquence actuelle... -
Page 11: Repère De Programmation
C) PROGRAMMATION STRICTEMENT RESERVEE AU PROFESSIONNEL Facultatif ou nécessaire selon les installations ce niveau permet : - de personnaliser la caractéristique de chauffe à l’installation concernée. - de vérifier le raccordement et le fonctionnement des sondes et organes commandés. 1 - Repère de programmation - Appuyer sur les 2 touches en même temps pendant 3 secondes, l’afficheur indiquera le repère de programme 51. -
Page 12: Test Des Relais
3 - Test des relais . - Appuyer sur la touche pour obtenir le repère 52 . - Commander successivement le test des 5 relais en appuyant sur la touche Affichage Relais commandé Actions Mode test actif Toutes les sorties sur «Arrêt» Brûleur sur marche - Autorisation - Circulateur ballon sur marche Circulateur(s) chauffage sur marche... -
Page 13: Influence Du Détecteur D'ambiance
6 - Influence du détecteur d’ambiance . - Appuyer sur la touche pour obtenir le repère 61 sur l’afficheur. - Pour modifier , appuyer sur les touches 1 = Avec influence Prog 0 = Sans influence L’influence de la température ambiante corrige la valeur de consigne déterminée en fonction des conditions extérieures. -
Page 14: Exemples De Réalisations
9 - Retour au mode « UTILISATION » Auto - Pour revenir en mode « Utilisation » presser l’une des touches de l’unité centrale celle-ci sera alors sélectionnée. Attention, si elle ne correspond pas au mode recherché il suffit d’en sélectionner une autre. Dans tous les cas, si aucune action n’est effectuée durant 8 minutes, le REF 11 reviendra en fonction «... -
Page 15: Caracteristiques Techniques Des Elements De La Rif 2000
CARACTERISTIQUES TECHNIQUES DES ELEMENTS DE LA RIF 2000 Unité centrale REF 11 Tension nominale ........230 V +10 % / - 15 % Fréquences nominales . - Page 16 Il est indispensable de nous retourner la carte de garantie de la chaudière complétée pour que votre demande soit enregistrée. FRISQUET S.A. 20 RUE BRANLY Z.I BEAUVAL 77100 MEAUX TEL: 01 60 09 91 00 / FAX : 01 60 25 38 50...
