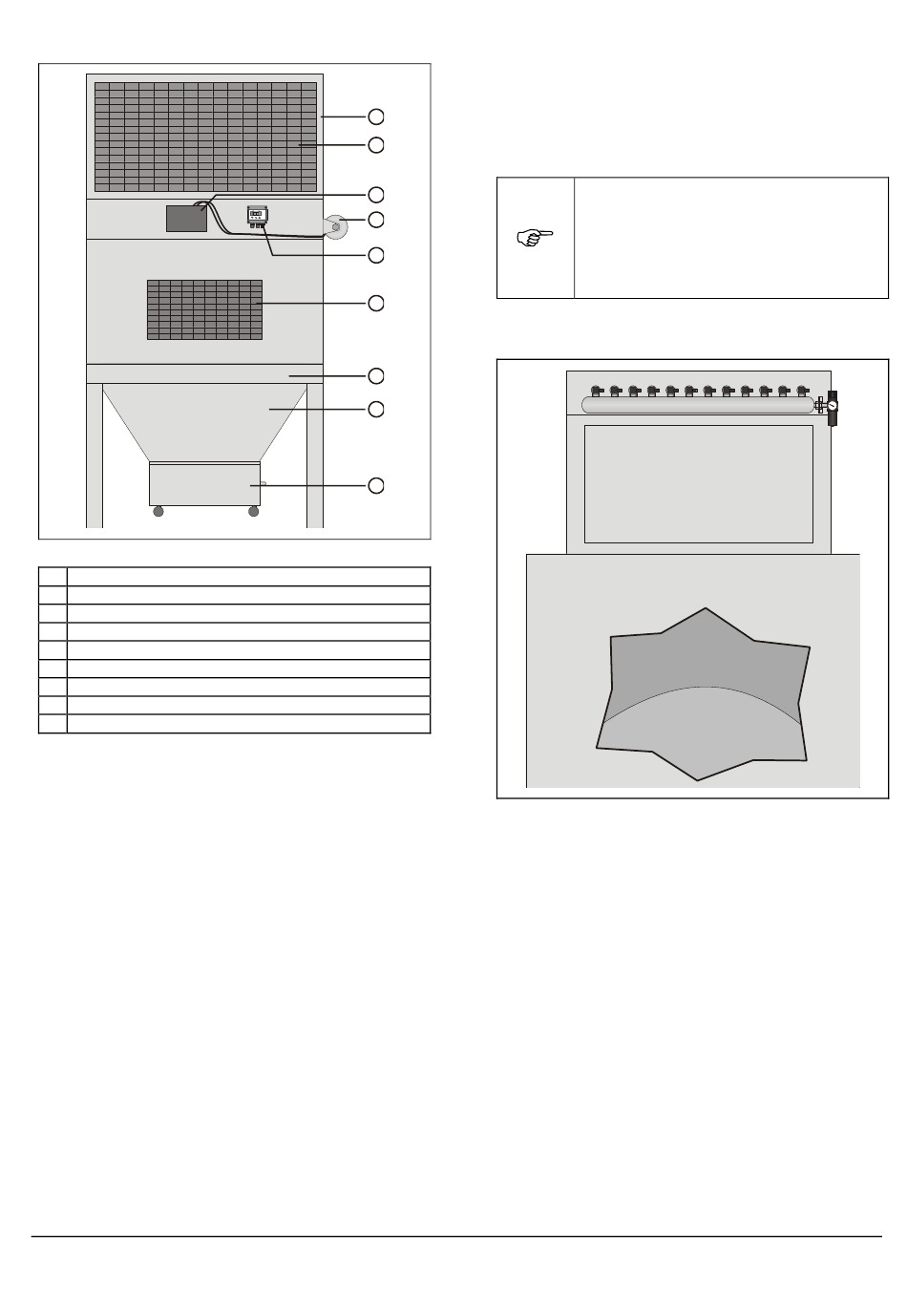

7.3.2 Vue de côté
Fig. 6:
Désignation des principaux composants
1
Capot insonorisant
2
Sortie de filtre
3
Commande de filtre ou bornier
4
Réservoir à air comprimé
5
Affichage de pression différentielle (option)
6
Entrée de filtre
7
Châssis
8
Entonnoir
9
Bac à poussières
Page 8
Traduction du mode d'emploi original avec notice d'assemblage Dépoussiéreur, Filtration Group GmbH,30.04.21, N° ident. 76380489, Version 00
1
2
3
1
2
8
8
8
b a r
1
P
4
P
k P a
2
p s i
5
6
7
8
9
7.4
Types de construction
ð Le dépoussiéreur est disponible avec différentes options
et en différents types de construction.
— Le type de construction exact du dépoussiéreur fourni
figure dans la confirmation de commande ou les
documents contractuels.
— Tenir compte de la codification (chapitre 16).
Tous les types de construction peuvent être
équipés d'un capot anti-intempéries ou d'un
ventilateur / capot insonorisant.
En cas de capot insonorisant, le client devra
réaliser une traversée de câble vers le
ventilateur s'il n'existe pas de bornier
extérieur.
7.4.1 Filtre haut de silo
ð Désignation dans la codification, position 5 : A
ð Domaine d'utilisation : par ex. pour montage sur des silos
Fig. 7:
Filtre haut de silo, type A
