Bezeichnungen
1.
Signal-Eingangswahlschalter für Kanal 1 bis 4
2.
Gain-Regler für Kanal 1 bis 4
3.
3-fach Equalizer für Kanal 1 bis 4
4.
Aussteuerungs-LEDs für Kanal 1 bis 4
5.
Cue-Schalter für Kanal 1 bis 4
6.
Linefader Curve Regler für Kanal 1 bis 4
7.
Linefader Reverse Schalter für Kanal 1 bis 4
8.
Linefader für Kanal 1 bis 4
9.
Crossfader
10. Crossfader Curve Regler
11.
Crossfader Start Play-Schalter für Kanal 1 und 2
12. Crossfader-Belegungs-Schalter
13. Kill Switch Einheiten für beide Crossfader-Kanäle
14. Eingangsbuchse für DJ-Mic (XLR/ 6,3 mm Klinke)
15. Gain-Regler für DJ-Mic
16. 3-fach Equalizer für DJ-Mic
17. Aussteuerungs-LED für DJ-Mic
18. Talkover-Schalter für DJ-Mic
19. Lautstärkeregler für Kopfhörerausgang
20. Equalizer für Kopfhörerausgang
21. Cue/Master-Regler
22. Mono/Stereo-Split-Schalter für Kopfhörerausgang
23. Ausgangsbuchse für Kopfhörer (6,3 mm Klinke)
24. Mono/Stereo-Schalter für Masterausgang 1 und 2
25. Lautstärke-Regler für Masterausgang 2
26. Aussteuerungs-LED für Mastersignal
27. Cue-Schalter für Mastersignal
28. Balance-Regler für Masterausgang 1 und 2
29. Linefader für Masterausgang 1
30. EIN/AUS Schalter
31. Kanalanzeige für Beatcounter 2
32. Display für Beatcounter 2
33. Kanalanzeige für DSP-Effekteinheit und Beatcounter 1
34. Display für DSP-Effekteinheit und Beatcounter 1
35. Taktanzeige für DSP-Effekteinheit
36. Taktzuweisungsschalter für DSP-Effekteinheit
37. Cue-Schalter für DSP-Effekteinheit
38. Auswahl-Schalter für DSP-Effekteinheit
39. Kanalzuweisungsschalter für DSP-Effekteinheit
40. Zeitparameter-Regler für DSP-Effekteinheit und Beatcounter 1
41. Lautstärken/Intensitäts-Regler für DSP-Effekteinheit
42. EIN/AUS-Schalter für DSP-Effekteinheit und Tap-Button für
Beatcounter 1
43. Ausgangsbuchsen für Faderstart
44. Trim-Regler für Masterausgang 1
45. Master 1 Ausgangsbuchsen (Cinch)
46. Master 2 Ausgangsbuchsen (Cinch)
47. Eingangsbuchsen für Kanal 1 bis 4 (Cinch)
48. GND Erdungsschrauben
49. Phono/Line-Umschalter für Kanal 1 bis 4
50. Eingangsbuchsen für Mic 2 (6,3 mm Klinke)
51. Eingansbuchsen für Return-Signal (6,3 mm Klinke)
52. Ausgangsbuchsen für Send-Signal (6,3 mm Klinke)
53. REC Ausgangsbuchsen (Cinch)
54. Master 1 Ausgangsbuchsen (XLR)
55. Sicherung
56. Eingangsbuchse für Netzkabel

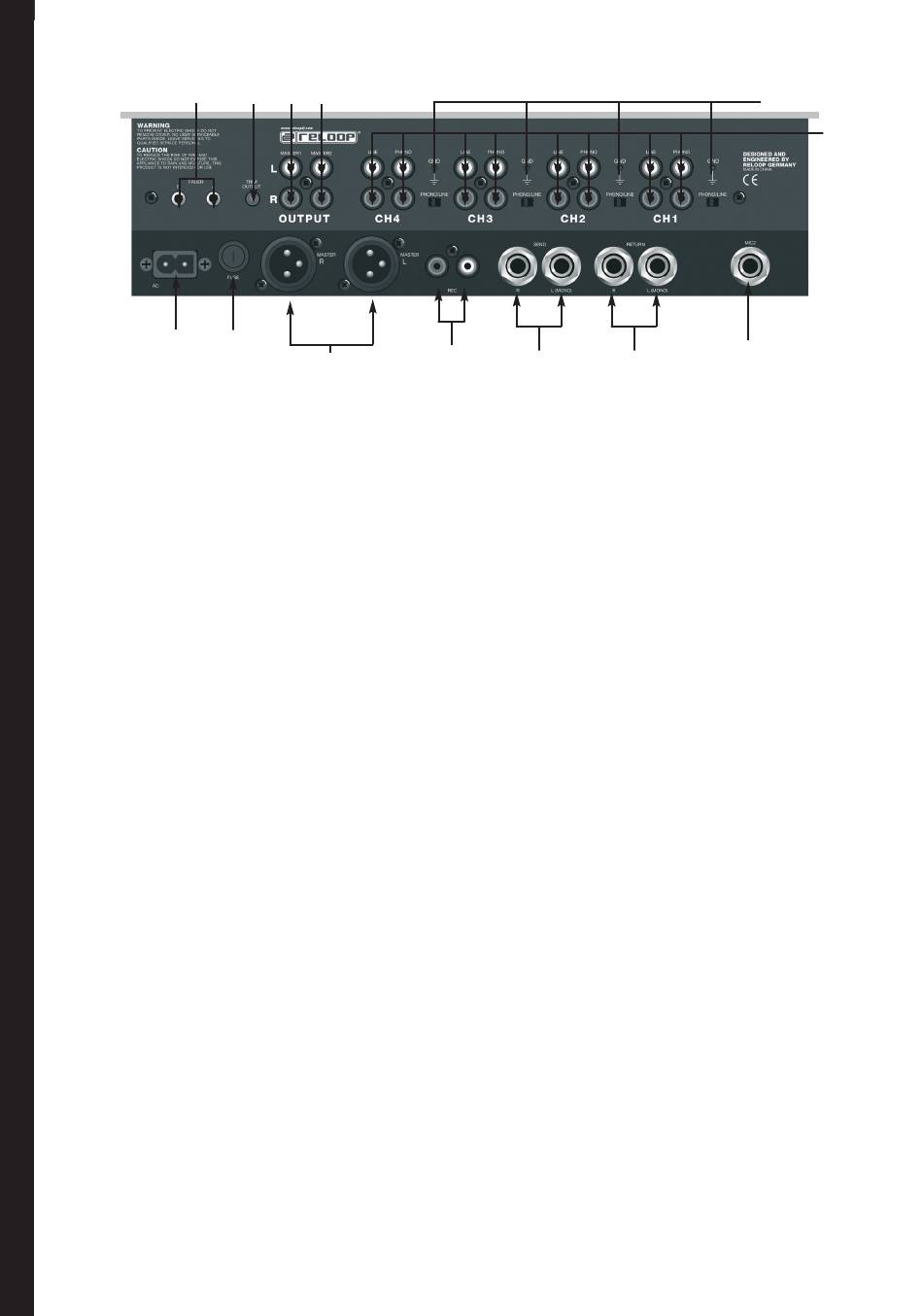

Rear Panel
44
45
46
55
54
Designation
1.
Signal Input Selector for Channels 1 to 4
2.
Gain Control for Channels 1 to 4
3.
3-fold Equalizer for Channels 1 to 4
4.
Modulation LEDs for Channels 1 to 4
5.
Cue Switch for Channels 1 to 4
6.
Linefader Curve Control for Channels 1 to 4
7.
Linefader Reverse Switch for Channels 1 to 4
8.
Linefader for Channels 1 to 4
9.
Crossfader
10. Crossfader Curve Control
11.
Crossfader Start Play Switch for Channels 1 and 2
12. Crossfader Assignment Switch
13. Kill Switch Units for Both Crossfader Channels
14. Input Jack for DJ Mic (XLR/ 6.3 mm jack plug)
15. Gain Control for DJ Mic
16. 3-fold Equalizer for DJ Mic
17. Modulation LED for DJ Mic
18. Talk-over Switch for DJ Mic
19. Volume Control for Headphone Output
20. Equalizer for Headphone Output
21. Cue/Master Control
22. Mono/Stereo Split Switch for Headphone Output
23. Output Jack for Headphones (6.3 mm jack plug)
24. Mono/Stereo Switch for Master Output 1 and 2
25. Volume Control for Master Output 2
26. Modulation LED for Master Signal
27. Cue Switch for Master Signal
28. Balance Control for Master Output 1 and 2
29. Linefader for Master Output 1
30. ON/OFF Switch
31. Channel Display for Beatcounter 2
32. Display for Beatcounter 2
33. Channel Display for DSP Effects Unit and Beatcounter 1
34. Display for DSP Effects Unit and Beatcounter 1
35. Beat Display for DSP Effects Unit
36. Beat Assignment Switch for DSP Effects Unit
37. Cue Switch for DSP Effects Unit
38. Selector for DSP Effects Unit
39. Channel Assignment Switch for DSP Effects Unit
40. Time Parameter Control for DSP Effects Unit and Beatcounter 1
41. Volume/Intensity Control for DSP Effects Unit
42. ON/OFF Switch for DSP Effects Unit and Tap Button for
Beatcounter 1
43. Output Jack for Fader Start
44. Trim Control for Master Output 1
45. Master 1 Output Jacks (Cinch)
46. Master 2 Output Jacks (Cinch)
47. Input Jacks for Channels 1 to 4 (Cinch)
48. GND Grounding Screw
49. Phono/Line Change-over for Channels 1 to 4
50. Input Jacks for Mic 2 (6.3 mm jack plug)
51. Input Jacks for Return Signal (6.3 mm jack plug)
52. Output Jacks for Send Signal (6.3 mm jack plug)
53. REC Output Jacks (Cinch)
54. Master 1 Output Jacks (XLR)
55. Fuse
56. Input Jack for Mains Cable
49
49
53
52
Face arrière
48
49
49
50
51
Désignation
1.
Sélecteur de signal d'entrée pour les canaux 1 à 4
2.
Régleur de gain pour les canaux 1 à 4
3.
Égaliseur 3 voies pour les canaux 1 à 4
4.
DEL de saturation pour les canaux 1 à 4
5.
Touche CUE pour les canaux 1 à 4
6.
Régleur de courbe du curseur linéaire pour les canaux 1 à 4
7.
Touche d'inversion du curseur linéaire pour les canaux 1 à 4
8
Curseur linéaire pour les canaux 1 à 4
9.
Crossfader
10. Régleur de courbe du Crossfader
11.
Touche Crossfader Start Play pour les canaux 1 et 2
12. Touche d'affectation du Crossfader
13. Unité Kill-Switch pour les deux canaux Crossfader
14. Fiche d'entrée pour DJ-Mic (XLR/ 6,3 mm jack)
15. Régleur de gain pour DJ-Mic
16. Égaliseur 3 voies pour DJ-Mic
17. DEL de saturation pour DJ-Mic
18. Touche Talkover pour DJ-Mic
19. Régleur de volume pour la sortie casque
20. Égaliseur pour la sortie casque
21. Régleur Cue/Master
22. Touche Mono/Stereo-Split pour la sortie casque
23. Fiche de sortie du casque (6,3 mm jack)
24. Touche Mono/Stereo pour les sorties Master 1 et 2
25. Régleur de volume pour la sortie Master 2
26. DEL de saturation du signal Master
27. Touche Cue pour le signal Master
28. Régleur de balance pour les sorties Master 1 et 2
29. Curseur linéaire pour la sortie Master 1
30. Touche MARCHE/ARRÊT
31. Affichage du canal pour le compteur de battements 2
32. Écran pour le compteur de battements 2
33. Affichage du canal pour l'unité d'effets DSP et le compteur de
battements 1
34. Écran pour l'unité d'effets DSP et le compteur de battements 1
35. Affichage du tempo pour l'unité d'effets DSP
36. Touche d'affectation du tempo pour l'unité d'effets DSP
37. Touche Cue pour l'unité d'effets DSP
38. Sélecteur pour l'unité d'effets DSP
39. Touche d'affectation du canal pour l'unité d'effets DSP
40. Régleur de paramétrage du temps pour l'unité d'effets DSP et le
compteur de battements 1
41. Régleur de volume/intensité pour l'unité d'effets DSP
42. Touche MARCHE/ARRÊT pour l'unité d'effets DSP et bouton Tap
pour le compteur de battements 1
43. Fiche de sortie pour le démarrage curseur
44. Régleur de gain Trim pour la sortie Master 1
45. Fiches de sortie Master 1 (coaxiales)
46. Fiches de sortie Master 2 (coaxiales)
47. Fiches d'entrée pour les canaux 1 à 4 (coaxiales)
48. Vis de terrage GND
49. Commutateur Phono/Line pour les canaux 1 à 4
50. Fiches d'entrée pour Mic 2 (6,3 mm jack)
51. Fiches d'entrée pour le signal de retour (6,3 mm jack)
52. Fiches de sorties pour le signal envoyé (6,3 mm jack)
53. Fiches de sortie REC (coaxiales)
54. Fiches de sortie Master 1 (XLR)
55. Fusible
56. Fiches d'entrée pour le câble secteur
