L'inversion de l'accouplement de sécurité est dans ce cas recommandé pour
l'entraînement à friction. Elle est obtenue en tournant le disque à cames inséré et en
faisant reposer sa surface lisse contre la surface dentée de la tige.
Respecter également cette consigne en cas de difficultés de prise de l'accouplement
denté lors du travail de filets à trous borgnes, par ex. sur des pièces coulées.
Procédure : Desserrer la vis de réglage pour écrou d'ajustage, desserrer l'écrou
d'ajustage, déposer les rondelles, les ressorts Belleville et le disque à cames. Mettre
le côté lisse du disque à came contre les cames de queue, puis monter les ressorts
Belleville, les rondelles et l'écrou d'ajustage. Exécuter à ce stade le réglage du
couple conformément au point 6.
Exemple : GAN16
c) Matériaux doux à copeaux continus
Pendant le taraudage, rétracter brièvement le fourreau de broche du dispositif, pour
permettre au dispositif de passer en marche à gauche et au taraud de revenir un
peu en arrière. Après une rotation de 1 - 1,5 environ, remettre le fourreau de broche
en position de taraudage. Le dispositif poursuit le découpage en marche à droite.
Cette procédure permet de casser les copeaux et d'empêcher le taraud d'être
obstrué par les copeaux.
FR
Instructions d'utilisation GAN
Page 5
Instructions d'utilisation GAN

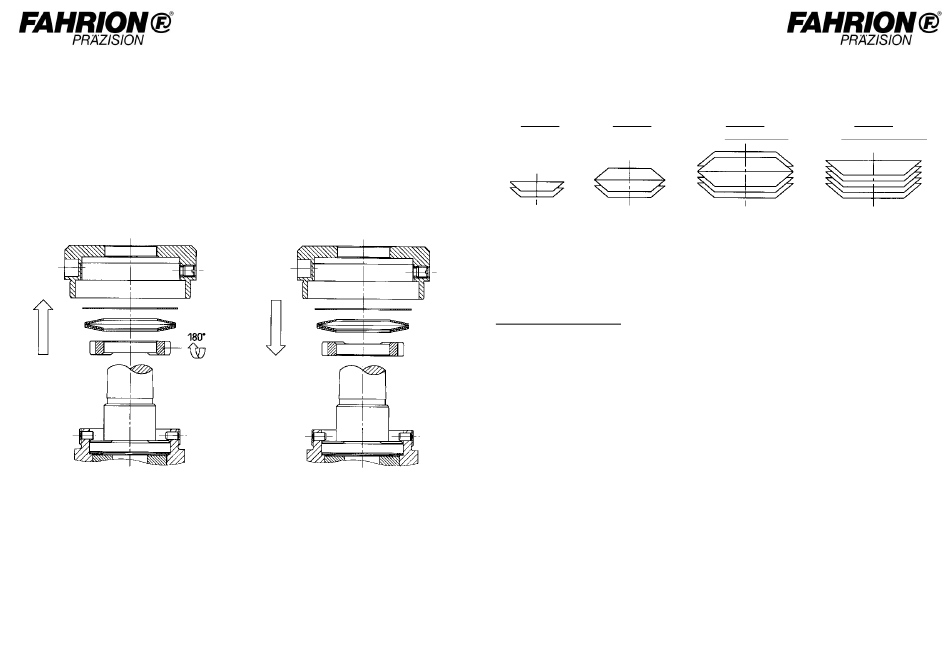

9. Sens de montage des ressorts Belleville en fonction du côté
Côté queue
GAN10
GAN16
Côté taraud
10. Entretien
Il est recommandé de graisser régulièrement le dispositif. Pour ce faire, de la
graisse est injectée dans l'orifice de graissage. Nous conseillons d'utiliser de la
graisse à usage multiple Centoplex 2 de fabrication Klüber. Ne pas utiliser d'huile.
Intervalle de graissage :
Utilisation prolongée
1x par semaine
utilisation normale
1x par trimestre jusqu'à 1x par semestre
Remarque : En cas d'utilisation prolongée, le disque à cames et les cames de la
queue doivent également être aspergées de Molykote G-rapid plus (Aérosol au
graphite).
Procédure : Desserrer la vis de réglage pour écrou d'ajustage, desserrer l'écrou
d'ajustage, déposer les rondelles, les ressorts Belleville et le disque à came.
Asperger de produit le disque à cames et les cames de tige, puis installer le disque
à cames avec les rondelles et les ressorts Belleville. Resserrer l'écrou d'ajustage et
exécuter le réglage du couple conformément au point 6.
En raison de la conception de la machine, il est normal que du lubrifiant ressorte de
la pièce de guidage Les nouveaux dispositifs chauffent généralement jusqu'à ce
qu'ils soient rodés.
FR
GAN27
GAN27
(jusqu'à M16)
(supérieur à M16)
