Leviton Lumina RF Feuillet D'installation Et De Demarrage Rapide

Lampes à incandescence : 800 W à 120 V. Ballasts : 1 200 VA à 120 V, 2 700 VA à 277 V. Moteurs : 1/4 ch à 120 V
AVERTISSEMENTS ET MISES EN GARDE
• POUR ÉVITER LES RISQUES D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU
D'ÉLECTROCUTION, COUPER LE COURANT AU FUSIBLE OU AU DISJONCTEUR
ET S'ASSURER QUE LE CIRCUIT EST BIEN COUPÉ AVANT DE PROCÉDER AU
CÂBLAGE.
• Installer ou utiliser conformément aux codes de l'électricité en vigueur.
REMARQUES
• Ce dispositif est muni d'un relais à enclenchement mécanique de 10 A robuste/qualité
commerciale capable de gérer les charges importantes et à courant d'appel élevé (DEL).
• Les communications avec d'autres dispositifs compatibles sans fil se font par
l'intermédiaire du protocole Lumina MC
• On doit se servir d'une passerelle Lumina
• Le modèle ZSS10-NxZ requiert un raccord au neutre (fil blanc).
• Le modèle ZSS10-GxZ ne requiert pas de raccord au neutre (fil blanc), mais a une
charge minimale de 25 W. Ce produit est conçu pour laisser fuir la tension vers la charge.
SURVOL DU PRODUIT
MC
Les dispositifs Lumina RF communiquent les uns avec les autres au moyen de radiofréquences
de 2,4 GHz afin d'assurer la télécommande de l'éclairage. Chaque module de la gamme est
conçu pour faire partie d'un système complet. Les composants alimentés agissent comme des
routeurs qui retransmettent les messages jusqu'au dispositif visé. Cette technologie avancée
fait en sorte que le signal parvienne toujours à destination, et ce, malgré les obstacles ou zones
sourdes qu'il doit traverser.
CHANGEMENT DE COULEUR
La couleur des interrupteurs muraux Lumina
décor. Ils sont livrés avec une touche blanche, ivoire ou amande pâle, mais d'autres teintes sont
aussi offertes; il suffit de contacter le distributeur pour obtenir plus de détails. Pour changer de
couleur, avant de procéder au câblage et à l'installation, il faut procéder comme suit.
1. Enfoncer les deux languettes latérales pour dégager (figure 2).
2. Enclencher en alignant les pattes et en poussant vers l'intérieur (figure 2).
CÂBLAGE
MC
Les interrupteurs Lumina RF de Leviton se raccordent directement à leurs charges et emploient
un relais à enclenchement mécanique pour les commander depuis une bascule Decora
plusieurs interrupteurs commandent la même charge, les directives qui suivent s'appliquent à
chacun d'entre eux; le fonctionnement à partir d'emplacements multiples est ensuite programmé
depuis la passerelle Lumina MC , requise dans toutes les installations de ce genre. Prière de se
reporter au manuel fourni avec cette dernière pour obtenir plus de détails.
REMARQUES :
1. Se reporter à la figure 3 pour connaître les couleurs de chaque raccord.
2. Le modèle ZSS10-NxZ requiert un raccord au neutre (fil blanc).
3. Câblage :
a. raccorder le fil de charge (bleu) au luminaire;
b. raccorder le fil de neutre (blanc) au conducteur correspondant du circuit;
c. raccorder le fil de ligne (noir) à n'importe quelle phase de l'alimentation de 120-277 V.
Le fil de ligne (noir) doit demeurer accessible en cas d'installation d'interrupteurs
supplémentaires.
INSTALLATION
1. POUR ÉVITER LES RISQUES D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU
D'ÉLECTROCUTION, COUPER LE COURANT au fusible ou au disjoncteur et s'assurer que
le circuit est bien coupé avant de procéder à l'installation.
2. Le cas échéant, ôter la plaque de recouvrement de l'interrupteur existant, retirer ce dernier
de la boîte murale et déconnecter tous les fils. Déterminer lesquels sont ceux de ligne, de
neutre, de charge et de liaison (cavalier). REMARQUE : le cavalier n'est pas requis en cas de
commande depuis plusieurs emplacements. Dans de tels cas, il faut l'insérer fermement dans
un capuchon de connexion et le laisser dans un coin de la boîte murale.
3. Dénuder chacun des fils de sortie de l'interrupteur sur 3/4 po (environ 2 cm). Raccorder ces fils
conformément à l'illustration de la figure 3.
4. Bien serrer toutes les connexions sous des capuchons, en faisant en sorte que le cuivre ne
soit jamais exposé.
5. Insérer délicatement l'interrupteur dans la boîte, en plaçant le témoin en haut. Assujettir le tout
au moyen des vis fournies.
6. Avant de mettre la plaque murale, rétablir l'alimentation du circuit et vérifier le fonctionnement
du témoin et de la bascule.
7. Confirmer également le fonctionnement des interrupteurs de tous les emplacements de
commande (se reporter au tableau 1), puis poser une plaque de type Decora sur chacun
d'entre eux.
MODE D'EMPLOI
Fonctionnement local de la bascule
MC
Les interrupteurs Lumina RF de Leviton sont munis d'une bascule qui fonctionne de la manière
décrite au tableau 1.
Témoin
MC
Les interrupteurs Lumina RF de Leviton sont dotés d'un témoin à DEL qui s'allume
normalement en vert quand leurs charges sont hors tension. Ce témoin s'éteint quand les charges
sont mises sous tension.
Mode de configuration
Pour configurer les interrupteurs Lumina
même gamme et un ordinateur utilisant le logiciel requis (pour obtenir de l'aide, on peut se
reporter aux vidéos et directives fournies en ligne sur le site Web de Leviton).
REMARQUE : les dispositifs doivent être en mode d'enregistrement (Network Enrollment) lors de
leur configuration.
© 2017 Leviton Mfg. Co., Inc.
Interrupteurs-relais Lumina RF
N
FEUILLET D'INSTALLATION ET DE DÉMARRAGE RAPIDE
RF de Leviton ® .
MC pour programmer et commander d'autres dispositifs.
MC
RF de Leviton peut être modifiée en fonction du
MC
RF de Leviton, il faut employer une passerelle de la
Ligne d'Assistance Technique : 1 800 824-3005 (en anglais seulement) www.leviton.com
os
de cat. ZSS10-NxZ, ZSS10-GxZ
AVERTISSEMENTS ET MISES EN GARDE
• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit
faire appel à un électricien.
• N'utiliser ce dispositif qu'avec du fil de cuivre ou plaqué cuivre.
• Dispositif pour l'intérieur seulement.
• Conserver les présentes directives.
TABLEAU 1 - Fonctionnement local des interrupteurs Lumina
Action
Toucher une
fois
Haut de la bascule
Bas de la bascule
MD . Quand
Enfoncer les
deux languettes
latérales pour
dégager
MC
de 10 A
Haut de la bascule
Les charges se mettent sous
tension

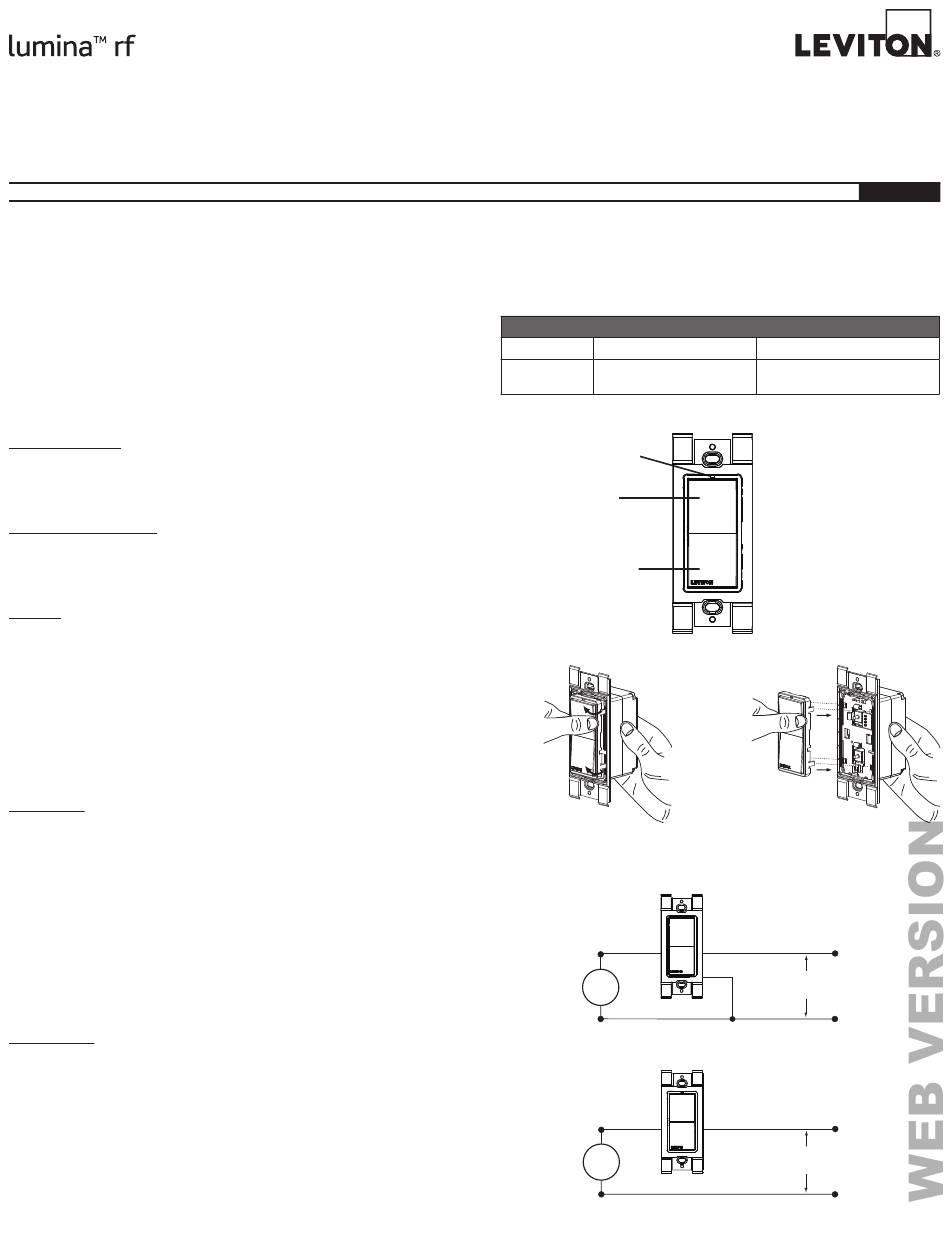

Figure 1 - Interrupteur mural Lumina RF
Témoin
Figure 2 - Changement de couleur
Enclencher en alignant les
pattes et en poussant vers
l'intérieur
Figure 3 - Schémas de câblage
ZSS10-NxZ
(raccord au neutre requis)
Noir
Bleu
Noir
Blanc
Charge
Blanc
ZSS10-GxZ
(pas de raccord au neutre)
Noir
Bleu
Noir
Charge
Blanc
DI-000-ZSS10-50C
FRANÇAIS
MC
RF de Leviton
Haut de la bascule
Les charges se mettent sous
tension
Actif (noir)
Ligne
120-277 V c.a., 60 Hz
Neutre (blanc)
Actif (noir)
Ligne
120-277 V c.a., 60 Hz
Neutre (blanc)
DI-000-ZSS10-50C
