INSTALLATION

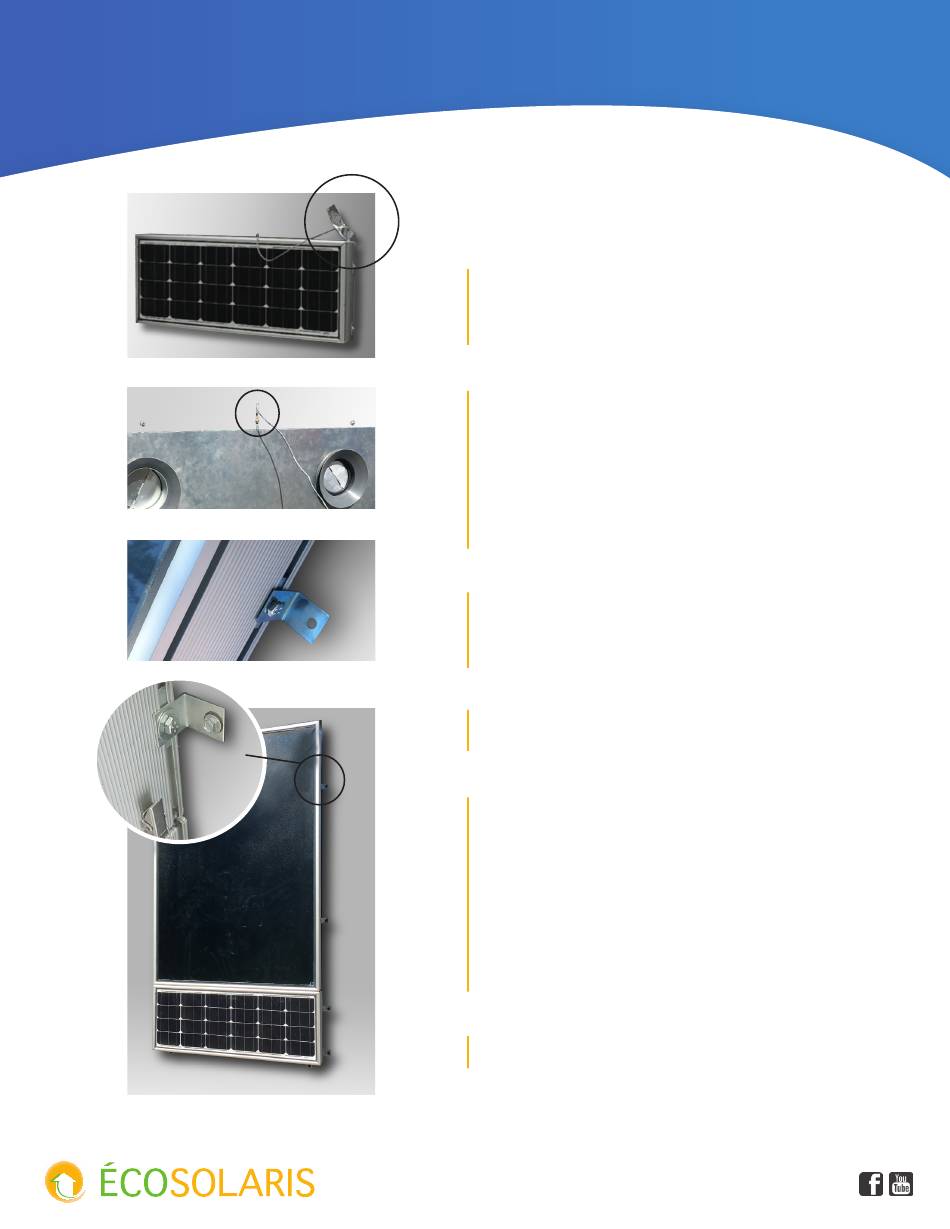

Tirez sur le capteur de température venant de
l'intérieur du boitier de ventilation. Gardez le bien
7
en évidence, il sera inséré dans le trou de sortie du
collecteur thermique.
Fixez le boitier de ventilation sur le support mural à
l'aide des 6 attaches en utilisant les 6 vis fournies.
Sécurisez les attaches avec la méthode préférable
selon le type de mur de l'installation. Les deux
8
trous rectangulaires correspondent à l'admission
et à la sortie du collecteur thermique, ils doivent
impérativement se situer sur la partie supérieure
horizontale du boitier de ventilation.
Au-dessus du boitier de ventilation installé, faites
un trou suffisamment large pour passer le fil allant
9
du boitier de ventilation au contrôleur à travers le
mur. Passez le fil du contrôleur à travers le mur.
10
Fixez les 4 attaches au collecteur thermique avant
de le monter (2 de chaque côté)
Cette opération doit se faire à 2 personnes
minimum.
Montez le collecteur thermique au-dessus du
boitier de ventilation. Pendant cette opération,
11
insérez le capteur de température à l'intérieur du
trou rectangulaire de sortie d'air (côté ventilateur).
Le capteur doit être bien bloqué dans le collecteur
thermique afin de fournir une lecture de
température suffisamment précise.
Vissez les 4 attaches du collecteur thermique
12
au mur.
