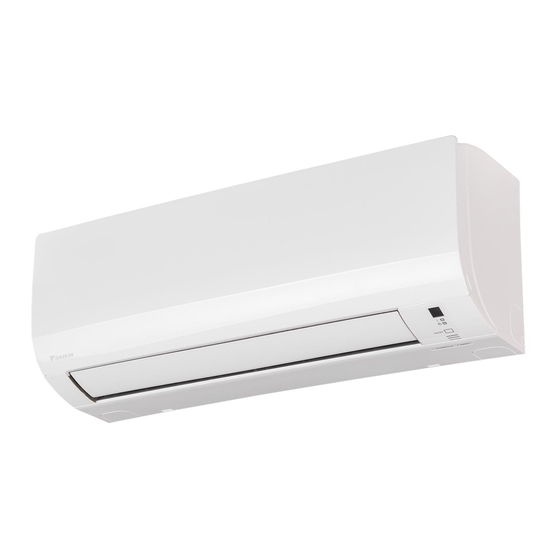

- Page 1 DAIKIN ROOM AIR CONDITIONER MANUEL D'INSTALLATION R410A, R32 Split Series FTX25KMV1B FTX35KMV1B...
- Page 3 3P450973-1...
-
Page 4: Précautions De Sécurité
Précautions de sécurité Lisez attentivement les consignes du présent manuel avant d'utiliser l'unité. • Les précautions décrites ci-dessous sont classées sous AVERTISSEMENT et ATTENTION. Toutes deux contiennent des renseignements importants liés à la sécurité. Veillez à bien respecter toutes les précautions. •... -
Page 5: Accessoires
ATTENTION • N'installer le climatiseur dans aucun endroit présentant le danger de fuites de gaz inflammable. Dans le cas d'une fuite de gaz, l'accumulation de gaz à proximité du climatiseur peut provoquer un incendie. • Seul le personnel qualifié peut manipuler, remplir, purger et mettre au rebut l'huile réfrigérante. •... -
Page 6: Préparation Avant Installation
Préparation avant installation Retrait et installation du panneau avant Encoches sur l'unité intérieure • Méthode de retrait 1) Placez vos doigts dans les encoches situées sur l'unité principale (une sur le côté droit et une sur le côté gauche) et ouvrez le panneau avant jusqu'à... -
Page 7: Schémas D'installation De L'unité Intérieure
Télécommande sans fil Support de la télécommande Vis de fixation pour le support de la télécommande (non fournies: M3 x 20L) AVERTISSEMENT • Utilisez uniquement des pièces en option Daikin approuvées pour ce modèle. Français... -
Page 8: Installation De L'unité Intérieure
Installation de l'unité intérieure Installation de la plaque de montage • La plaque de montage doit être installée sur un mur qui supporte le poids de l'unité intérieure. 1) Sécurisez temporairement la plaque de montage sur le mur, vérifiez que le panneau est bien à niveau et marquez les endroits à... -
Page 9: Tuyauterie Latérale Droite, Arrière Droite Et Inférieure Droite
Installation de l'unité intérieure • Retirez le couvercle de l'orifice du tuyau tel qu'illustré ci-après. 1) Découpez le couvercle à partir de l'intérieur de la grille avant, à l'aide d'une scie à chantourner. Appliquez la lame de la scie sur l'encoche et découpez le couvercle le long de la surface interne irrégulière. -
Page 10: Tuyauterie Latérale Gauche, Arrière Gauche Et Inférieure Gauche
Installation de l'unité intérieure 3) Passez le flexible de drainage et les tuyaux de réfrigérant dans le Plaque de montage trou du mur, puis placez l'unité intérieure sur les crochets de la plaque de montage à l'aide des repères situés au-dessus de l'unité. -
Page 11: Tuyauterie Encastrée
Installation de l'unité intérieure 3) Placez les tuyaux de réfrigérant le long de la voie réservée à cet effet sur la plaque de montage. 4) Passez le flexible de drainage et les tuyaux de réfrigérant dans le trou du Flexible mur, puis placez l'unité... -
Page 12: Schéma De Câblage
Installation de l'unité intérieure Schéma de câblage Pour les pièces appliquées et la numérotation, reportez-vous à l'autocollant du schéma de câblage fourni avec l'unité. Les pièces sont numérotées par ordre croissant et les numéros sont représentés dans la vue d'ensemble ci-dessous par le symbole "*" dans la référence. CONNEXION TERRE DE PROTECTION (VIS) CONNECTEUR... - Page 13 Installation de l'unité intérieure Câblage 1) Dénudez l'extrémité des fils (15 mm). 2) Faites correspondre la couleur des fils avec les numéros de borne des borniers des unités intérieure et extérieure, puis vissez fermement les câbles à la borne correspondante. 3) Raccordez les câbles de mise à...
-
Page 14: Tuyauterie D'évacuation
Installation de l'unité intérieure Tuyauterie d'évacuation 3)S'il est nécessaire de rallonger le flexible de drainage ou 2)Retirez les d'utiliser la 1)Raccorde filtres à air et Le flexible de drainage doit tuyauterie z le flexible versez un peu être incliné vers le bas. d'évacuation de drainage, d'eau dans le... -
Page 15: Travaux Sur La Tuyauterie De Réfrigérant
Travaux sur la tuyauterie de réfrigérant Évasement de l'extrémité du tuyau (Coupez Retirez les bavures. à angle droit). 1) Coupez l'extrémité du tuyau avec un coupe-tube. Évasement Réglez exactement à l'endroit indiqué ci-dessous. 2) Retirez les bavures en orientant la surface de Outil d'évasement coupe vers le bas de manière à... -
Page 16: Précautions Relatives À La Manipulation De La Tuyauterie
Travaux sur la tuyauterie de réfrigérant 2-1. Précautions relatives à la manipulation de Veillez à installer la tuyauterie un capuchon. 1) Protégez l'extrémité ouverte du tuyau contre la poussière et Pluie Si aucun capuchon évasé l'humidité. n'est disponible, recouvrez l'orifice évasé avec du ruban 2) Vous devez plier les tuyaux aussi délicatement que possible. -
Page 17: Essai De Fonctionnement Et Test
Essai de fonctionnement et test Essai de fonctionnement et test • L'essai de fonctionnement doit être mené en mode CHAUFFAGE ou RAFRAÎCHISSEMENT. 1-1. Mesurez la tension d'alimentation et vérifiez qu'elle est comprise dans la plage spécifiée. 1-2. En mode RAFRAÎCHISSEMENT, sélectionnez la plus basse température programmable; en mode CHAUFFAGE, sélectionnez la plus haute température programmable. - Page 20 3P393185-8S 2016.06...
